联锁系统设备调试施工作业指导书

联锁系统设备调试施工作业指导书_第1页
1/7
联锁系统设备调试施工作业指导书_第2页
2/7
联锁系统设备调试施工作业指导书_第3页
3/7

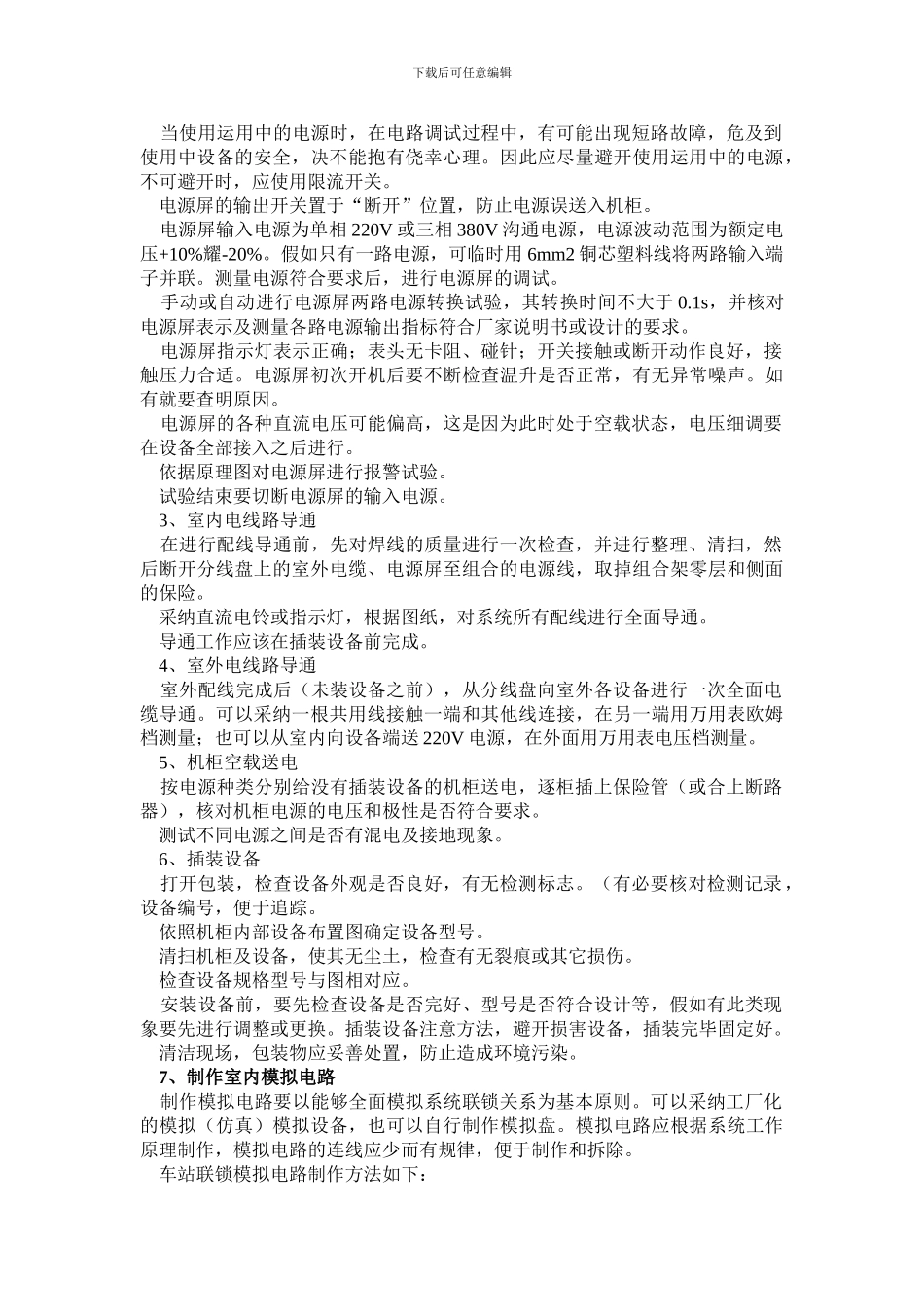

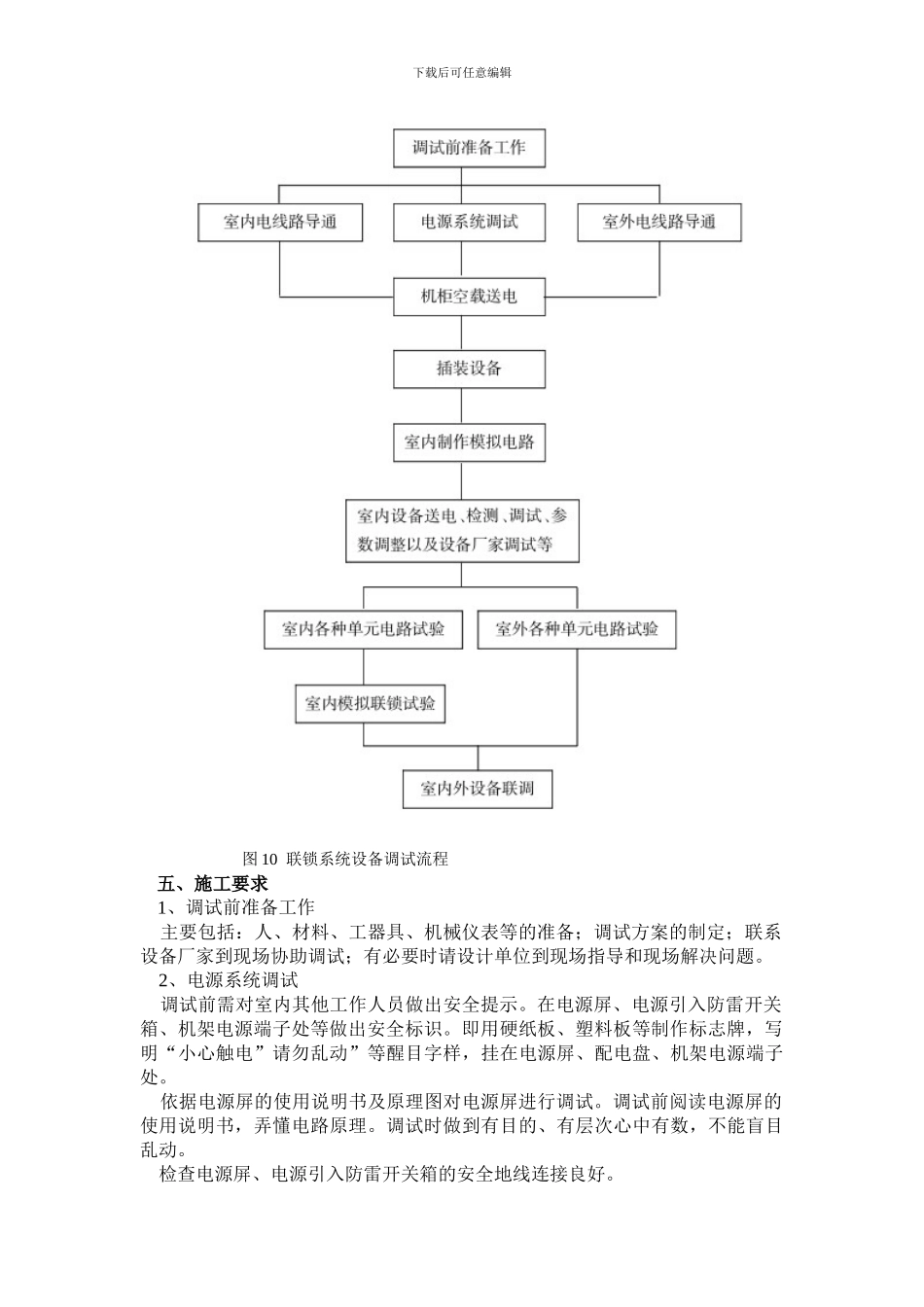

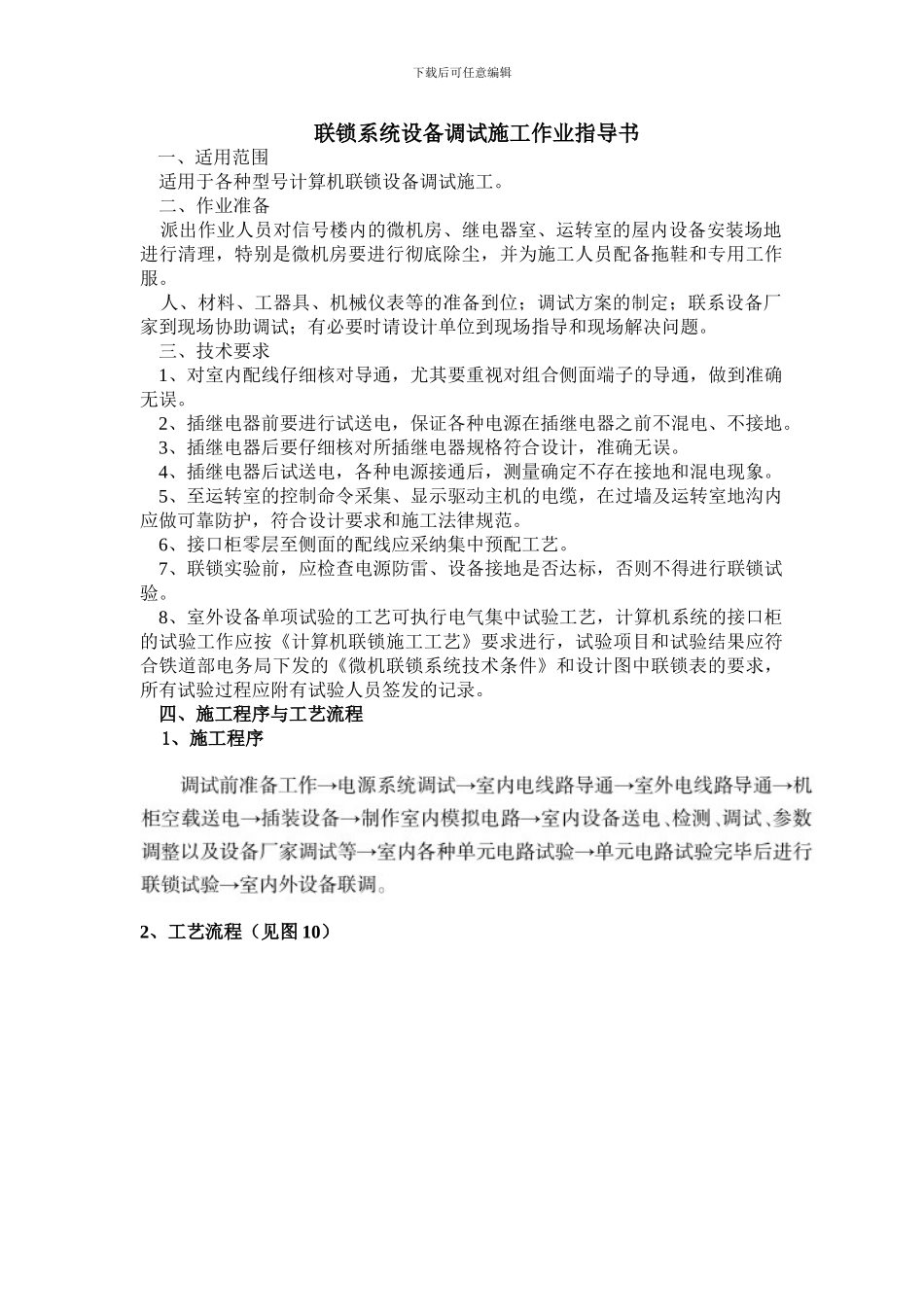

下载后可任意编辑联锁系统设备调试施工作业指导书 一、适用范围 适用于各种型号计算机联锁设备调试施工。 二、作业准备 派出作业人员对信号楼内的微机房、继电器室、运转室的屋内设备安装场地进行清理,特别是微机房要进行彻底除尘,并为施工人员配备拖鞋和专用工作服。 人、材料、工器具、机械仪表等的准备到位;调试方案的制定;联系设备厂家到现场协助调试;有必要时请设计单位到现场指导和现场解决问题。 三、技术要求 1、对室内配线仔细核对导通,尤其要重视对组合侧面端子的导通,做到准确无误。 2、插继电器前要进行试送电,保证各种电源在插继电器之前不混电、不接地。 3、插继电器后要仔细核对所插继电器规格符合设计,准确无误。 4、插继电器后试送电,各种电源接通后,测量确定不存在接地和混电现象。 5、至运转室的控制命令采集、显示驱动主机的电缆,在过墙及运转室地沟内应做可靠防护,符合设计要求和施工法律规范。 6、接口柜零层至侧面的配线应采纳集中预配工艺。 7、联锁实验前,应检查电源防雷、设备接地是否达标,否则不得进行联锁试验。 8、室外设备单项试验的工艺可执行电气集中试验工艺,计算机系统的接口柜的试验工作应按《计算机联锁施工工艺》要求进行,试验项目和试验结果应符合铁道部电务局下发的《微机联锁系统技术条件》和设计图中联锁表的要求,所有试验过程应附有试验人员签发的记录。 四、施工程序与工艺流程 1、施工程序 2、工艺流程(见图 10)下载后可任意编辑 图 10 联锁系统设备调试流程 五、施工要求 1、调试前准备工作 主要包括:人、材料、工器具、机械仪表等的准备;调试方案的制定;联系设备厂家到现场协助调试;有必要时请设计单位到现场指导和现场解决问题。 2、电源系统调试 调试前需对室内其他工作人员做出安全提示。在电源屏、电源引入防雷开关箱、机架电源端子处等做出安全标识。即用硬纸板、塑料板等制作标志牌,写明“小心触电”请勿乱动”等醒目字样,挂在电源屏、配电盘、机架电源端子处。 依据电源屏的使用说明书及原理图对电源屏进行调试。调试前阅读电源屏的使用说明书,弄懂电路原理。调试时做到有目的、有层次心中有数,不能盲目乱动。 检查电源屏、电源引入防雷开关箱的安全地线连接良好。下载后可任意编辑 当使用运用中的电源时,在电路调试过程中,有可能出现短路故障,危及到使用中设备的安全,决不能抱有侥幸心理。因此应尽量避开使用运用中的电源,...
