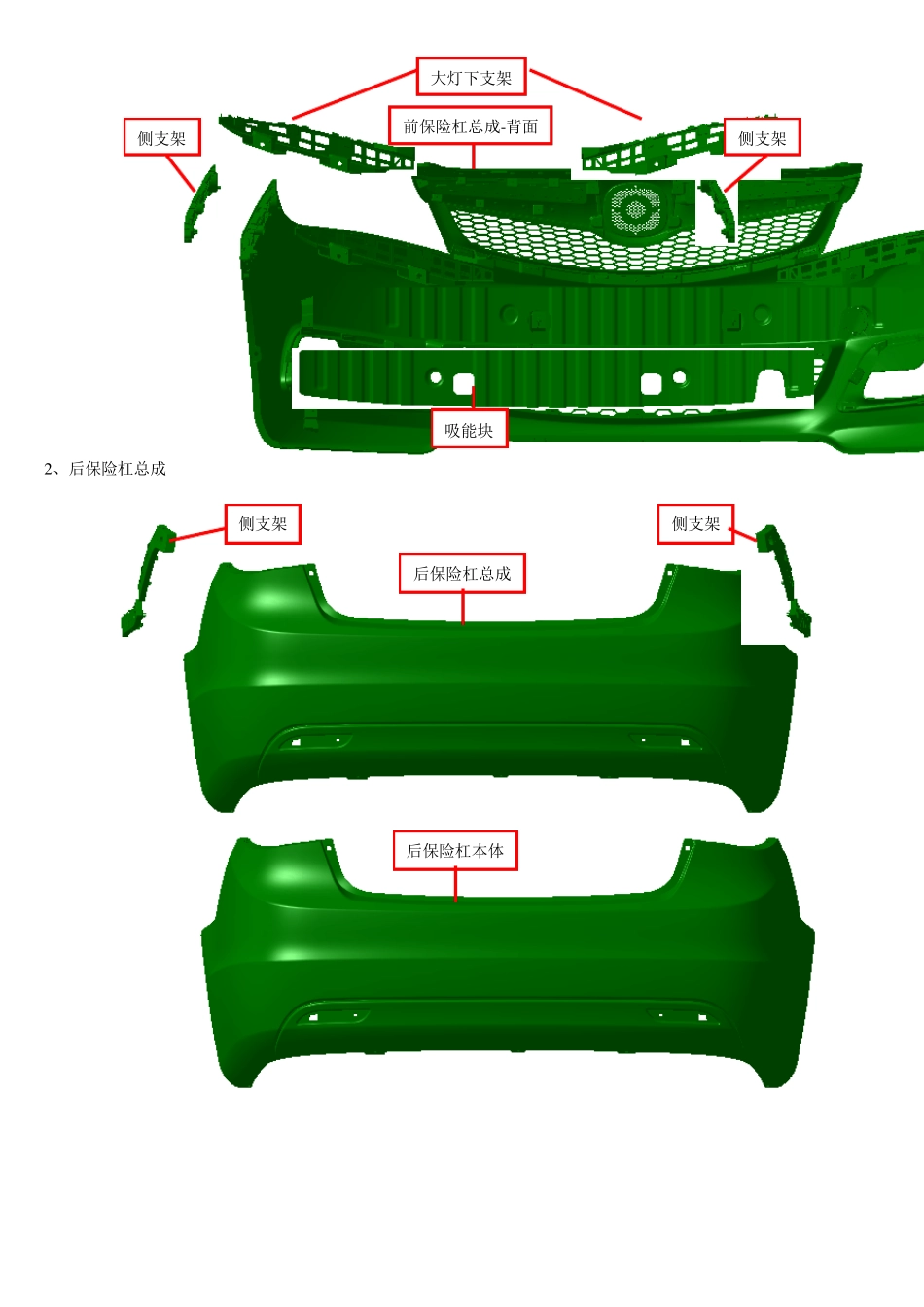

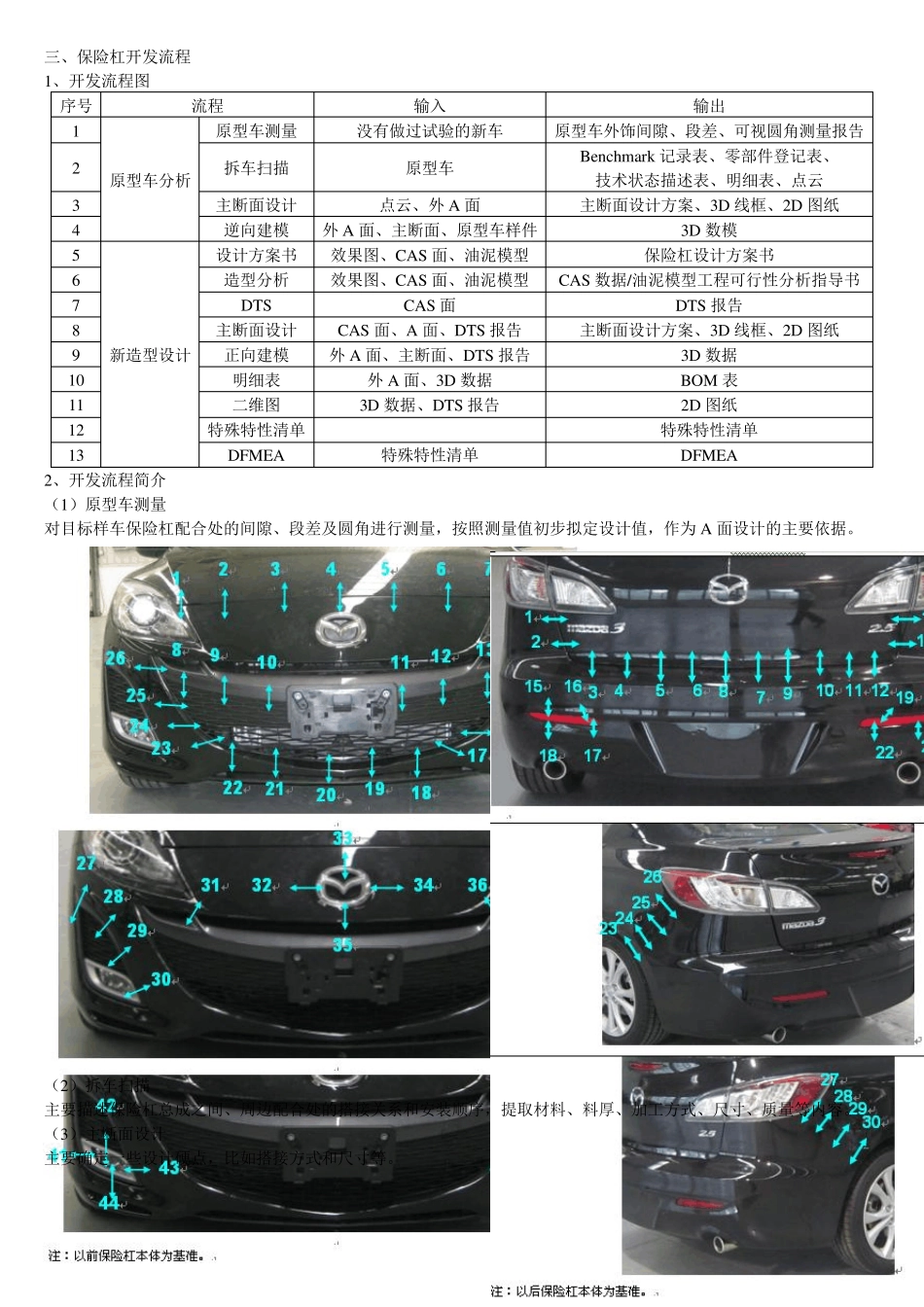

前格栅本体 前格栅饰条 托钩盖 下网格 雾灯盖板 雾灯盖板 前保险杠本体 前保险杠总成-正面 保险杠设计简介 一、保险杠概述 1、保险杠定义 保险杠：载货汽车和座位数≤20 或车长≤6m 的载客汽车在发生低速正、斜向碰撞时，减轻人员伤亡程度及汽车损坏程度的前后保护装置。 保险杠分为前保险杠总成和后保险杠总成。 2、保险杠设计目标 （1）关注行人碰撞保护； （3）保险杠外表面必须与造型面一致； （4）保险杠结构上应实现部分附件和部分电器功能件的承载和安装固定； （5）结构简单可靠，工艺简便合理； （6）易装配固定和拆卸； （7）实现轻量化设计。 二、保险杠主要构造 1、前保险杠总成 前保险杠总成 后保险杠总成 前保险杠总成-背面 吸能块 大灯下支架 侧支架 侧支架 2 、后保险杠总成 后保险杠总成 侧支架 侧支架 后保险杠本体 三、保险杠开发流程 1、开发流程图 序号 流程 输入 输出 1 原型车分析 原型车测量 没有做过试验的新车 原型车外饰间隙、段差、可视圆角测量报告 2 拆车扫描 原型车 Benchmark 记录表、零部件登记表、 技术状态描述表、明细表、点云 3 主断面设计 点云、外 A 面 主断面设计方案、3D 线框、2D 图纸 4 逆向建模 外 A 面、主断面、原型车样件 3D 数模 5 新造型设计 设计方案书 效果图、CAS 面、油泥模型 保险杠设计方案书 6 造型分析 效果图、CAS 面、油泥模型 CAS 数据/油泥模型工程可行性分析指导书 7 DTS CAS 面 DTS 报告 8 主断面设计 CAS 面、A 面、DTS 报告 主断面设计方案、3D 线框、2D 图纸 9 正向建模 外 A 面、主断面、DTS 报告 3D 数据 10 明细表 外 A 面、3D 数据 BOM 表 11 二维图 3D 数据、DTS 报告 2D 图纸 12 特殊特性清单 特殊特性清单 13 DFMEA 特殊特性清单 DFMEA 2、开发流程简介 （1）原型车测量 对目标样车保险杠配合处的间隙、段差及圆角进行测量，按照测量值初步拟定设计值，作为 A 面设计的主要依据。 （2）拆车扫描 主要描述保险杠总成之间、周边配合处的搭接关系和安装顺序，提取材料、料厚、加工方式、尺寸、质量等内容。 （3）主断面设计 主要确定一些设计硬点，比如搭接方式和尺寸等。 （4 ）逆向建模 为新造型设计时提供安装结构、拔模方向等参考。逆向数模不作为加工使用数据，数模完整性不是关注的要素，不完整的地方可以用断面表示。...
