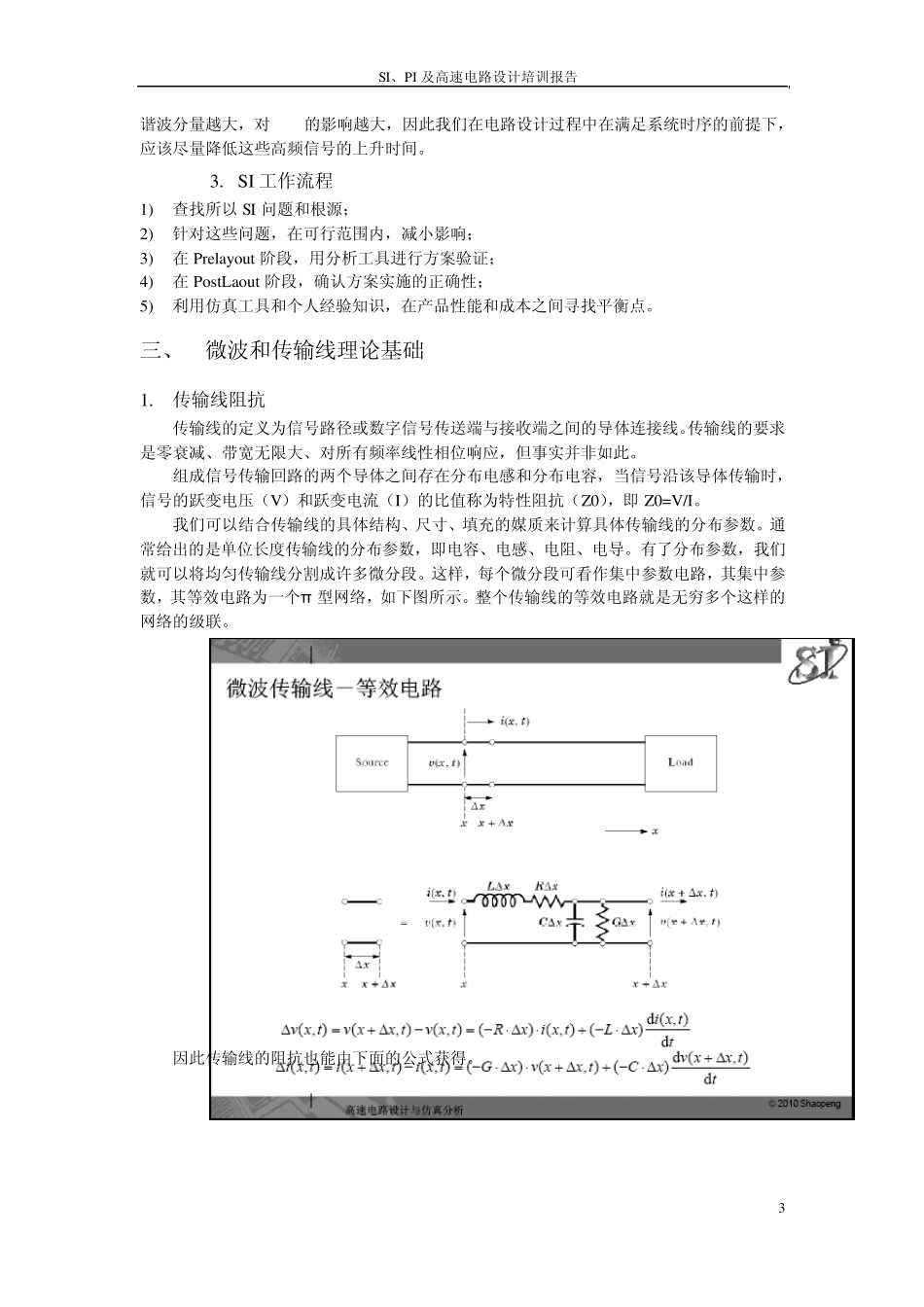

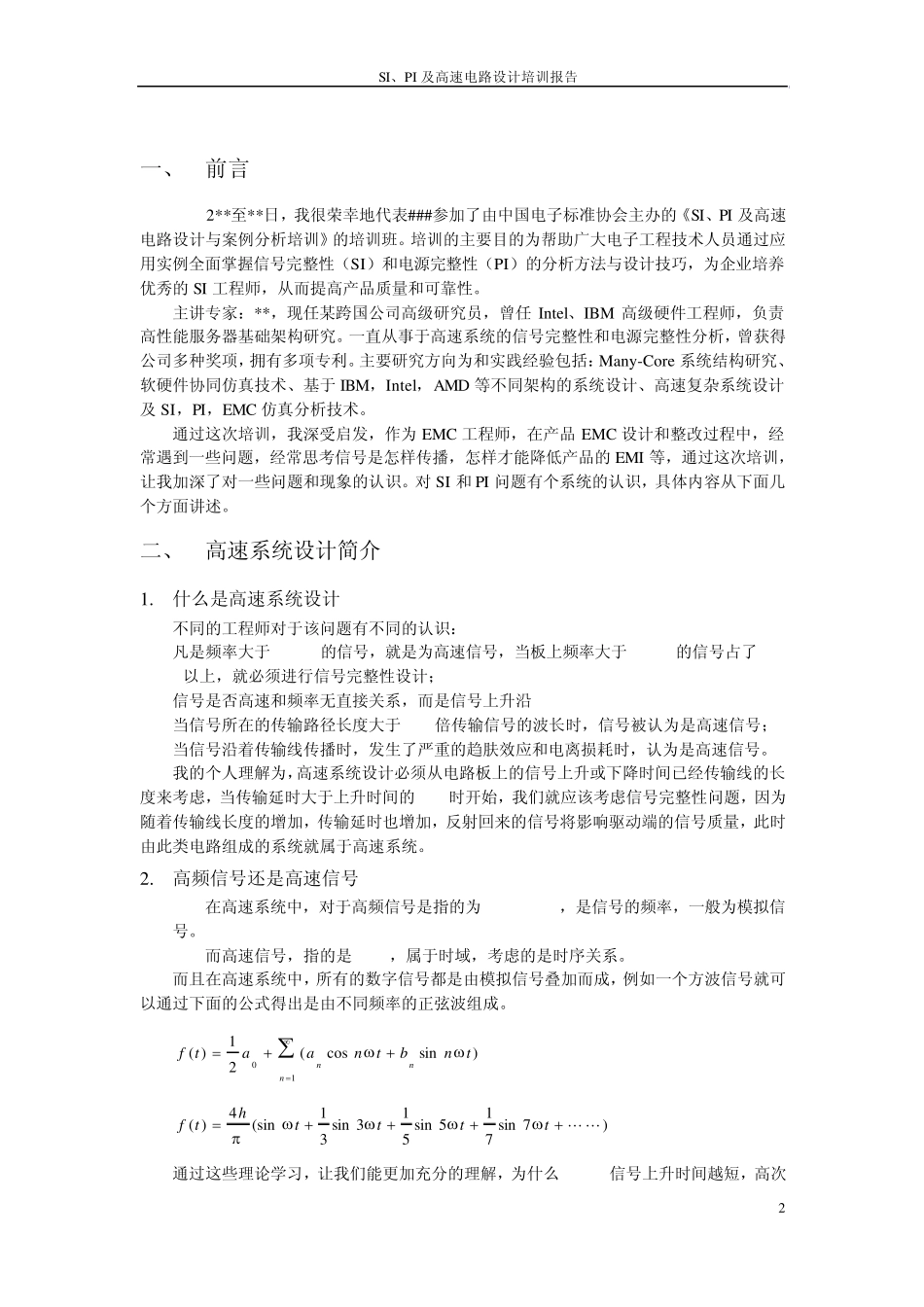

S I、P I 及高速电路设计培训报告 1 SI、 PI 及高速电路设计培训报告 （） 报告人：Raul 提交日期：20**-*-** SI、PI 及高速电路设计培训报告 2 一、 前言 2**至**日，我很荣幸地代表###参加了由中国电子标准协会主办的《SI、PI 及高速电路设计与案例分析培训》的培训班。培训的主要目的为帮助广大电子工程技术人员通过应用实例全面掌握信号完整性（SI）和电源完整性（PI）的分析方法与设计技巧，为企业培养优秀的 SI 工程师，从而提高产品质量和可靠性。 主讲专家：**，现任某跨国公司高级研究员，曾任 Intel、IBM 高级硬件工程师，负责高性能服务器基础架构研究。一直从事于高速系统的信号完整性和电源完整性分析，曾获得公司多种奖项，拥有多项专利。主要研究方向为和实践经验包括：Many -Core 系统结构研究、软硬件协同仿真技术、基于 IBM，Intel，AMD 等不同架构的系统设计、高速复杂系统设计及 SI，PI，EMC 仿真分析技术。 通过这次培训，我深受启发，作为 EMC 工程师，在产品 EMC 设计和整改过程中，经常遇到一些问题，经常思考信号是怎样传播，怎样才能降低产品的 EMI 等，通过这次培训，让我加深了对一些问题和现象的认识。对 SI 和 PI 问题有个系统的认识，具体内容从下面几个方面讲述。 二、 高速系统设计简介 1. 什么是高速系统设计 不同的工程师对于该问题有不同的认识： 1) 凡是频率大于 50MHz的信号，就是为高速信号，当板上频率大于 50MHz的信号占了 1/3以上，就必须进行信号完整性设计； 2) 信号是否高速和频率无直接关系，而是信号上升沿 3) 当信号所在的传输路径长度大于 1/6倍传输信号的波长时，信号被认为是高速信号； 4) 当信号沿着传输线传播时，发生了严重的趋肤效应和电离损耗时，认为是高速信号。 我的个人理解为，高速系统设计必须从电路板上的信号上升或下降时间已经传输线的长度来考虑，当传输延时大于上升时间的 1/2时开始，我们就应该考虑信号完整性问题，因为随着传输线长度的增加，传输延时也增加，反射回来的信号将影响驱动端的信号质量，此时由此类电路组成的系统就属于高速系统。 2. 高频信号还是高速信号 在高速系统中，对于高频信号是指的为 Frequency，是信号的频率，一般为模拟信号。 而高速信号，指的是 Time，属于时域，考虑的是时序关系。 而且在高速系统中，所有的数字信号都是由模拟信号叠加而成，例如一个方波信号就可以通过下面...
