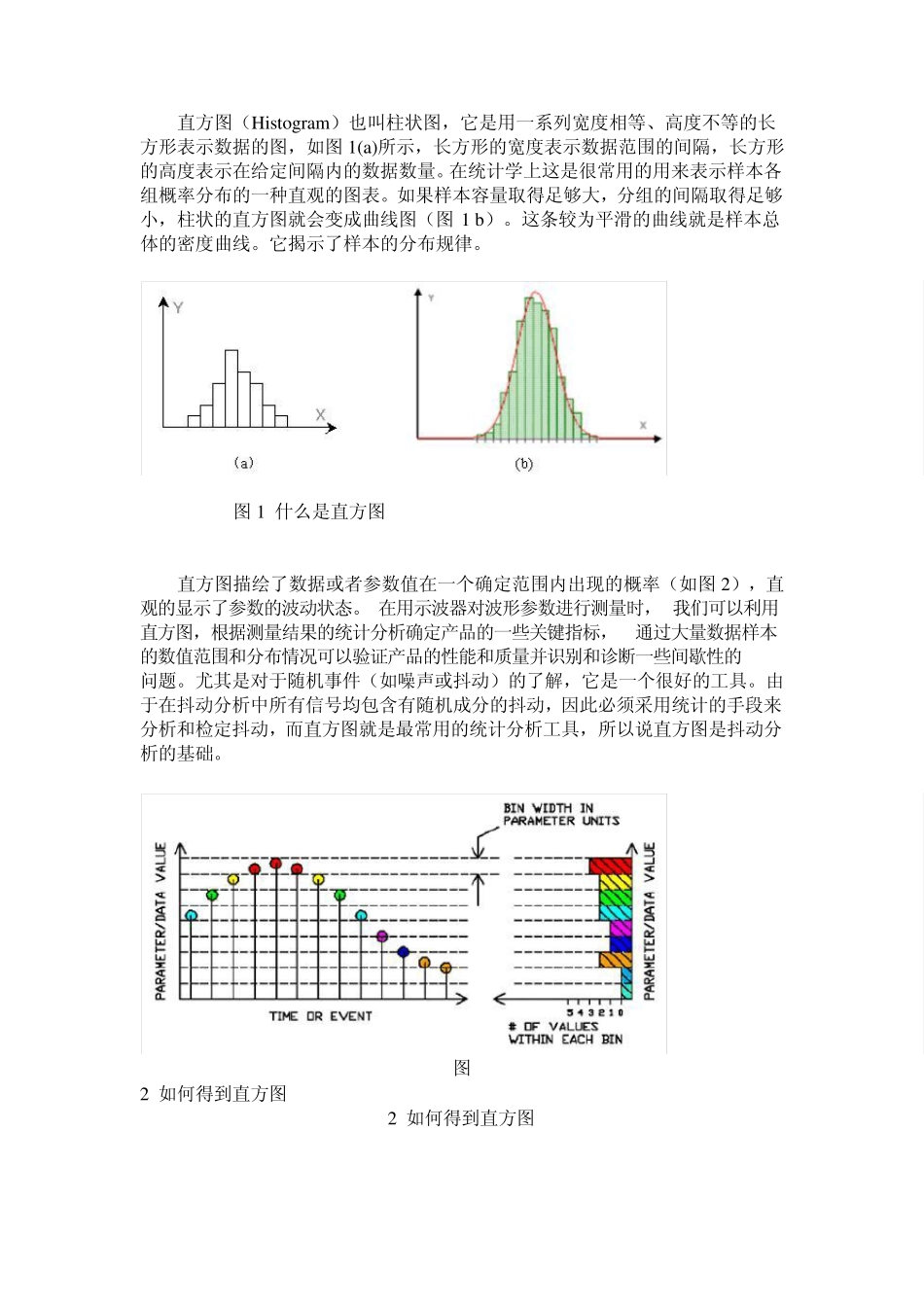

直方图（Histogram）也叫柱状图，它是用一系列宽度相等、高度不等的长方形表示数据的图，如图1(a)所示，长方形的宽度表示数据范围的间隔，长方形的高度表示在给定间隔内的数据数量
在统计学上这是很常用的用来表示样本各组概率分布的一种直观的图表
如果样本容量取得足够大，分组的间隔取得足够小，柱状的直方图就会变成曲线图（图1 b）
这条较为平滑的曲线就是样本总体的密度曲线
它揭示了样本的分布规律
图1 什么是直方图 直方图描绘了数据或者参数值在一个确定范围内出现的概率（如图2），直观的显示了参数的波动状态
在用示波器对波形参数进行测量时，我们可以利用直方图，根据测量结果的统计分析确定产品的一些关键指标，通过大量数据样本的数值范围和分布情况可以验证产品的性能和质量并识别和诊断一些间歇性的问题
尤其是对于随机事件（如噪声或抖动）的了解，它是一个很好的工具
由于在抖动分析中所有信号均包含有随机成分的抖动，因此必须采用统计的手段来分析和检定抖动，而直方图就是最常用的统计分析工具，所以说直方图是抖动分析的基础

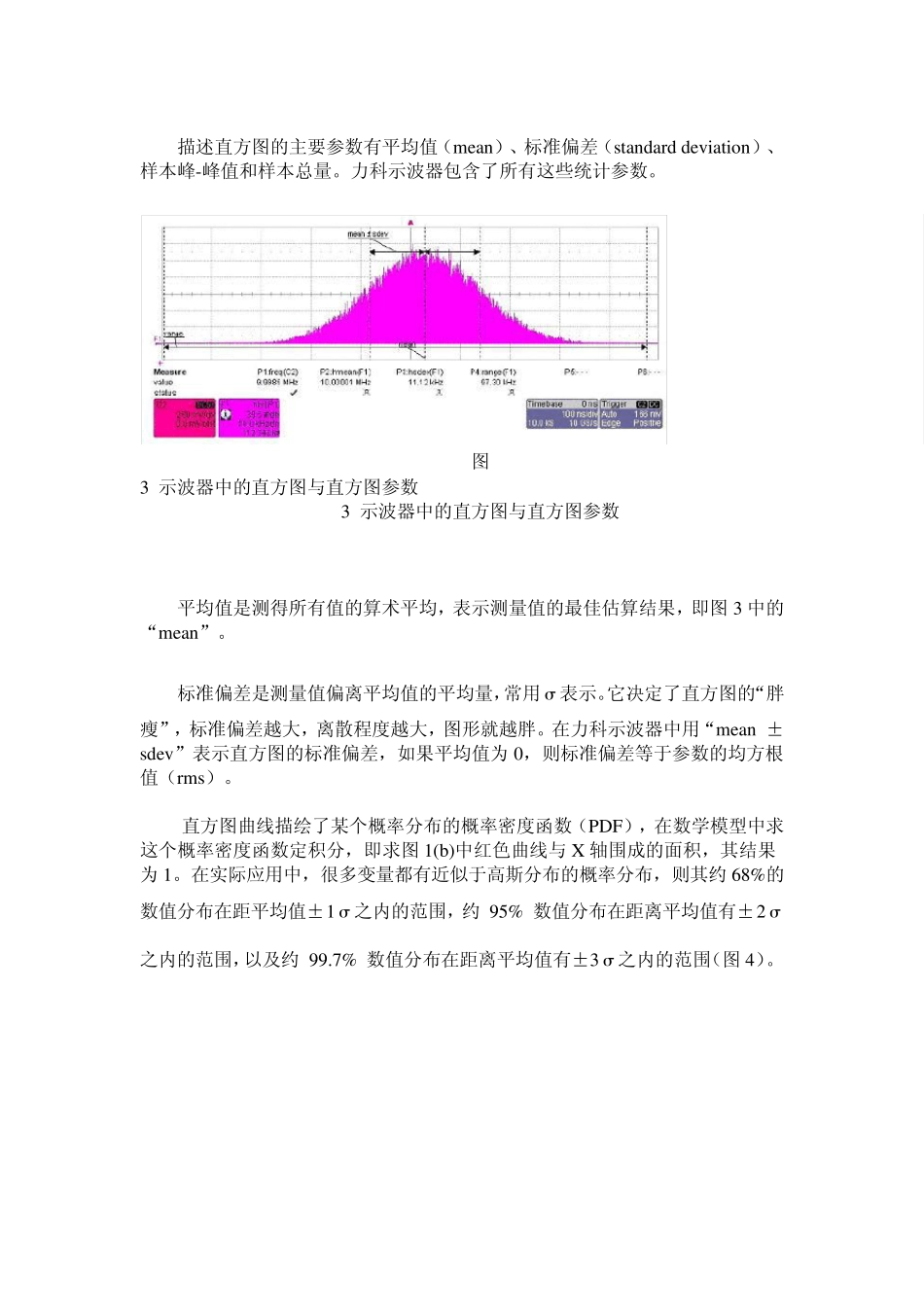

图 2 如何得到直方图 2 如何得到直方图 描述直方图的主要参数有平均值（mean）、标准偏差（standard dev iation）、样本峰-峰值和样本总量
力科示波器包含了所有这些统计参数
图 3 示波器中的直方图与直方图参数 3 示波器中的直方图与直方图参数 平均值是测得所有值的算术平均，表示测量值的最佳估算结果，即图3 中的“mean”
标准偏差是测量值偏离平均值的平均量，常用σ表示
它决定了直方图的“胖瘦”，标准偏差越大，离散程度越大，图形就越胖
在力科示波器中用“mean ± sdev ”表示直方图的标准偏差，如果平均值为 0，则标准偏差等于参数的均方根值（rms）

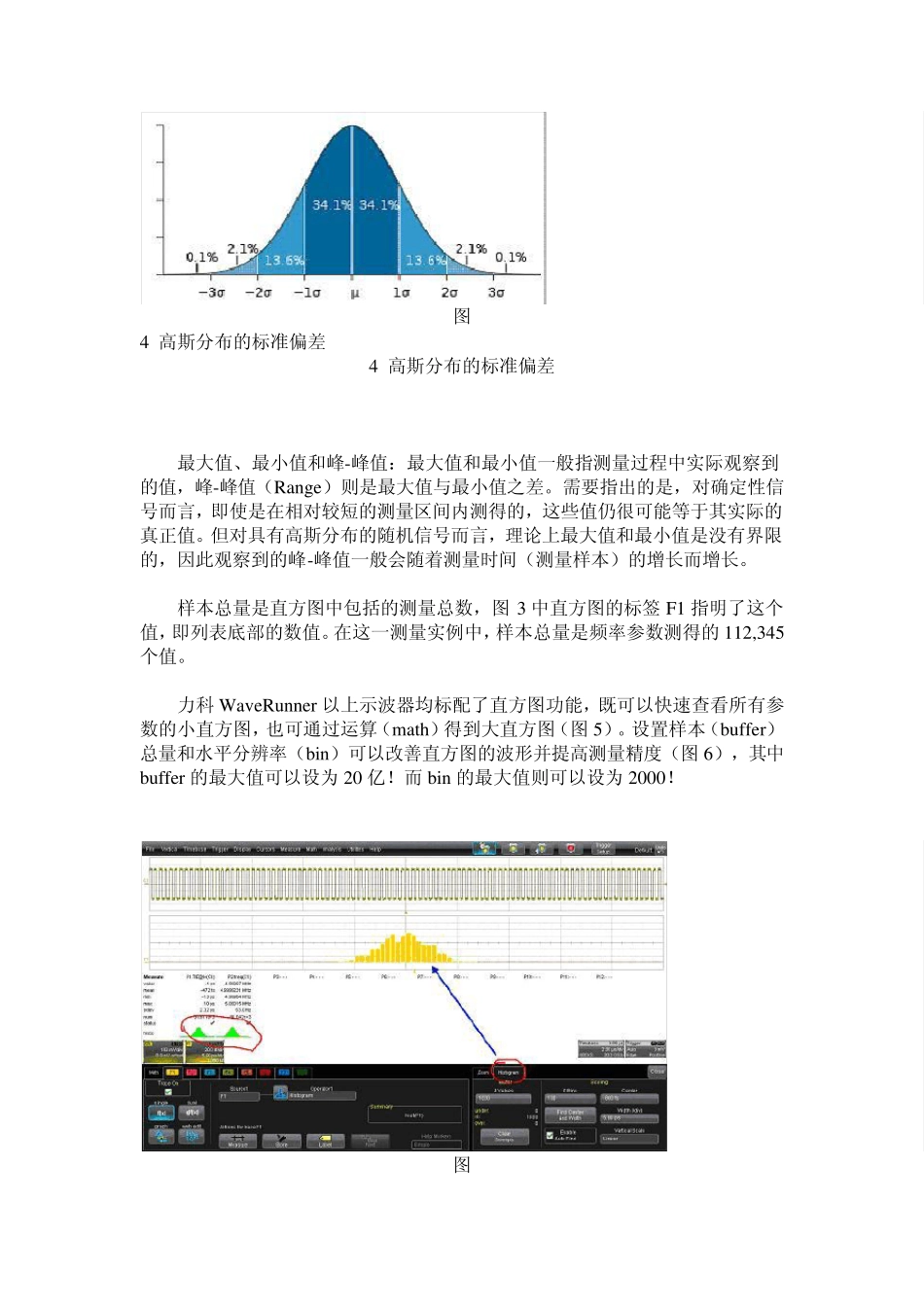

直方图曲线描绘了某个概率分布的概率密度函数（PDF），在数学模型中求这个概率密度函数定积
