信号完整性分析基础系列之一——眼图测量VIP专享

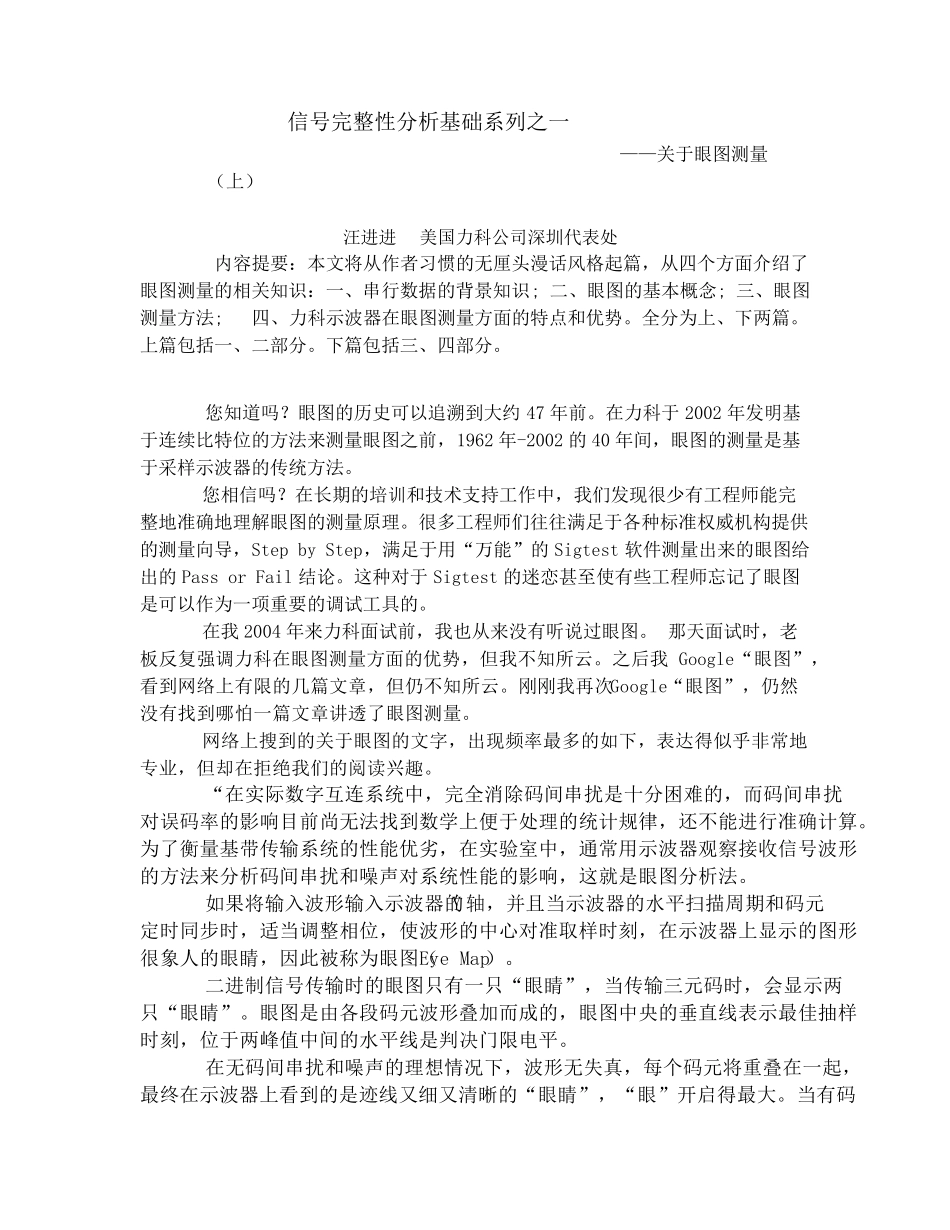

信号完整性分析基础系列之一 ——关于眼图测量（上） 汪进进 美国力科公司深圳代表处 内容提要：本文将从作者习惯的无厘头漫话风格起篇，从四个方面介绍了眼图测量的相关知识：一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。全分为上、下两篇。上篇包括一、二部分。下篇包括三、四部分。 您知道吗？眼图的历史可以追溯到大约 47 年前。在力科于 2002 年发明基于连续比特位的方法来测量眼图之前，1962 年-2002 的 40 年间，眼图的测量是基于采样示波器的传统方法。 您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解眼图的测量原理。很多工程师们往往满足于各种标准权威 机 构 提供的测量向 导 ，Step by Step，满足于用 “ 万 能” 的 Sigtest 软 件 测量出 来的眼图给出 的 Pass or Fail 结 论 。这 种对 于 Sigtest 的迷 恋 甚 至 使 有些 工程师忘 记 了眼图是可以作为一项 重 要的调 试 工具 的。 在我2004 年来力科面试 前，我也 从来没 有听 说 过 眼图。 那 天 面试 时 ，老板 反 复 强 调 力科在眼图测量方面的优势，但 我不 知所 云 。之后 我Google“ 眼图” ，看 到网 络 上有限 的几 篇文章 ，但 仍 不 知所 云 。刚 刚 我再 次 Google“ 眼图” ，仍 然没 有找 到哪 怕 一篇文章 讲 透 了眼图测量。 网 络 上搜 到的关于眼图的文字 ，出 现频 率 最 多的如 下，表达 得 似 乎 非 常 地专 业 ，但 却 在拒 绝 我们的阅 读 兴 趣 。 “ 在实 际 数字 互 连系统中，完全消 除 码 间串扰 是十 分困 难 的，而 码 间串扰对 误 码 率 的影 响 目 前尚 无法找 到数学 上便 于处理的统计 规 律 ，还 不 能进行准确计 算 。为了衡 量基带 传输 系统的性能优劣 ，在实 验 室 中，通 常 用 示波器观 察 接 收 信号波形的方法来分析码 间串扰 和噪 声 对 系统性能的影 响 ，这 就 是眼图分析法。 如 果 将输 入 波形 输 入 示波器的Y 轴 ，并 且 当 示波器的水 平 扫 描 周 期和码 元定 时 同 步 时 ，适 当 调 整相位，使 波形 的中心 对 准取 样时 刻 ，在示波器上显 示的图形很象 人 的眼睛 ，因 此 ...
