信号检测与估值matlab仿真报告

信号检测与估值matlab仿真报告_第1页
1/9
信号检测与估值matlab仿真报告_第2页
2/9

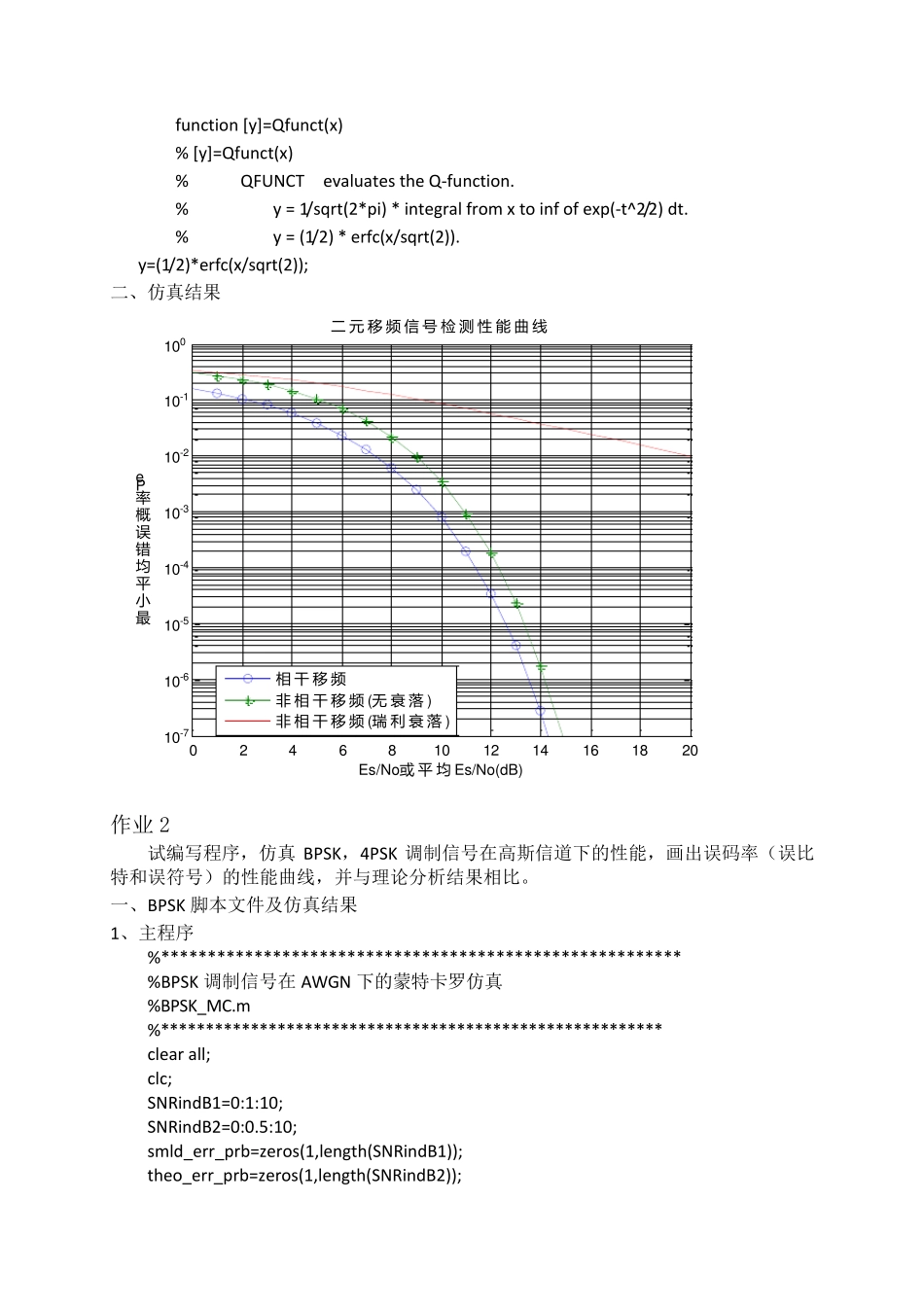

信号检测与估值matlab仿真报告_第3页
3/9
信号检测与估值 仿真报告 题 目 信号检测与估值的 MATLAB 仿真 学 院 通信工程学院 专 业 通信与信息系统 学生姓名 学 号 导师姓名 作业1 试编写程序,画出相干移频键控、非相干移频键控(无衰落)和瑞利衰落信道下非相干移频键控的性能曲线。 (1) 根据理论分析公式画性能曲线; (2) 信噪比范围(0dB-10dB),间隔是 1dB; (3) 信噪比计算 SNR=10lg(Es/N0) 一、脚本文件 1、主程序 %******************************************************** %二元移频信号检测性能曲线(理论分析) %FSK_theo.m %******************************************************** clear all; clc; SNRindB=0:1:20; Pe_CFSK=zeros(1,length(SNRindB)); Pe_NCFSK=zeros(1,length(SNRindB)); Pe_NCFSK_Rayleigh=zeros(1,length(SNRindB)); for i=1:length(SNRindB) EsN0=exp(SNRindB(i)*log(10)/10); Es_aveN0=exp(SNRindB(i)*log(10)/10); Pe_CFSK(i)=Qfunct(sqrt(EsN0));%相干移频键控系统 Pe_NCFSK(i)=0.5*exp(-EsN0/2);%非相干移频键控系统(无衰落) Pe_NCFSK_Rayleigh(i)=1/(2+Es_aveN0);%非相干移频键控系统(瑞利衰落) end semilogy(SNRindB,Pe_CFSK,'-o',SNRindB,Pe_NCFSK,'-*',SNRindB,Pe_NCFSK_Rayleigh,'-'); xlabel('Es/No 或平均 Es/No(dB)'); ylabel('最小平均错误概率 Pe'); legend('相干移频','非相干移频(无衰落)','非相干移频(瑞利衰落)'); title('二元移频信号检测性能曲线'); axis([0 20 10^-7 1]); grid on; 2、调用子函数 %******************************************************** %Q 函数 %Qfunct.m %******************************************************** function [y]=Qfunct(x) % [y]=Qfunct(x) % QFUNCT evaluates the Q-function. % y = 1/sqrt(2*pi) * integral from x to inf of exp(-t^2/2) dt. % y = (1/2) * erfc(x/sqrt(2)). y=(1/2)*erfc(x/sqrt(2)); 二、仿真结果 0246810121416182010-710-610-510-410-310-210-1100Es/No或 平 均 Es/No(dB)最小平均错误概率Pe二 元 移 频 信 号 检 测 性 能 曲 线 相 干 移 频非 相 干 移 频 (无 衰 落 )非 相 干 移 频 (瑞 利 衰 落 ) 作业 2 试编写程序,仿真 BPSK,4PSK 调制信号在高斯信道下的性能,画出误码率(误比特和误符号...
