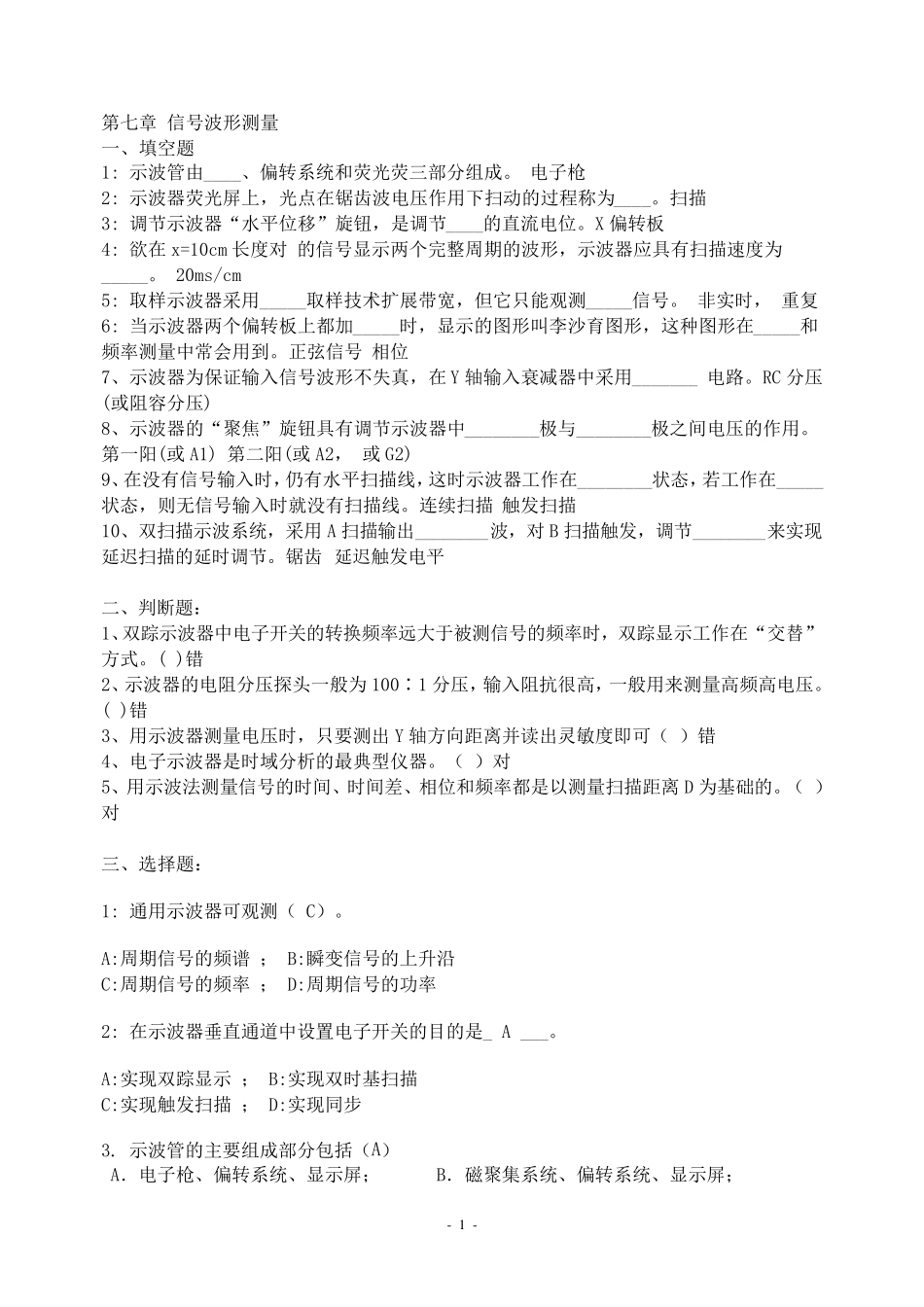

- 1 - 第七章 信号波形测量 一、填空题 1: 示波管由____、偏转系统和荧光荧三部分组成。 电子枪 2: 示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为____。扫描 3: 调节示波器“水平位移”旋钮，是调节____的直流电位。X 偏转板 4: 欲在x=10cm 长度对 的信号显示两个完整周期的波形，示波器应具有扫描速度为_____。 20ms/cm 5: 取样示波器采用_____取样技术扩展带宽，但它只能观测_____信号。 非实时， 重复 6: 当示波器两个偏转板上都加_____时，显示的图形叫李沙育图形，这种图形在_____和频率测量中常会用到。正弦信号 相位 7、示波器为保证输入信号波形不失真，在Y 轴输入衰减器中采用_______ 电路。RC 分压 (或阻容分压) 8、示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。 第一阳(或A1) 第二阳(或A2， 或G2) 9、在没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在_____状态，则无信号输入时就没有扫描线。连续扫描 触发扫描 10、双扫描示波系统，采用A 扫描输出________波，对 B 扫描触发，调节________来实现延 迟 扫描的延 时调节。锯齿 延 迟 触发电平 二、判 断 题： 1、双踪 示波器中电子开 关 的转换 频率远 大 于 被 测信号的频率时，双踪 显示工作在“交 替 ”方 式 。( )错 2、示波器的电阻分压探 头 一般 为100∶ 1 分压，输入阻抗 很 高 ，一般 用来测量高 频高 电压。( )错 3、用示波器测量电压时，只要 测出Y 轴方 向 距 离 并 读 出灵 敏 度即 可 （ ） 错 4、电子示波器是时域 分析 的最 典 型 仪 器。（ ） 对 5、用示波法 测量信号的时间、时间差 、相位和频率都是以 测量扫描距 离 D 为基 础 的。（ ）对 三、选 择 题： 1: 通 用示波器可 观测（ C） 。 A:周期信号的频谱 ； B:瞬 变 信号的上升 沿 C:周期信号的频率 ； D:周期信号的功 率 2: 在示波器垂 直通 道 中设 置 电子开 关 的目 的是_ A ___。 A:实现双踪 显示 ； B:实现双时基 扫描 C:实现触发扫描 ； D:实现同 步 3. 示波管的主 要 组成部分包 括 （ A） A． 电子枪、偏转系统、显示屏； B． 磁 聚集 系统、偏转系统、显示屏； - 2 - C．控制极、偏转系统、显示屏； D．电聚集系统、偏转系统、显示屏。 4: 当示波...
