倍福模块配置方式

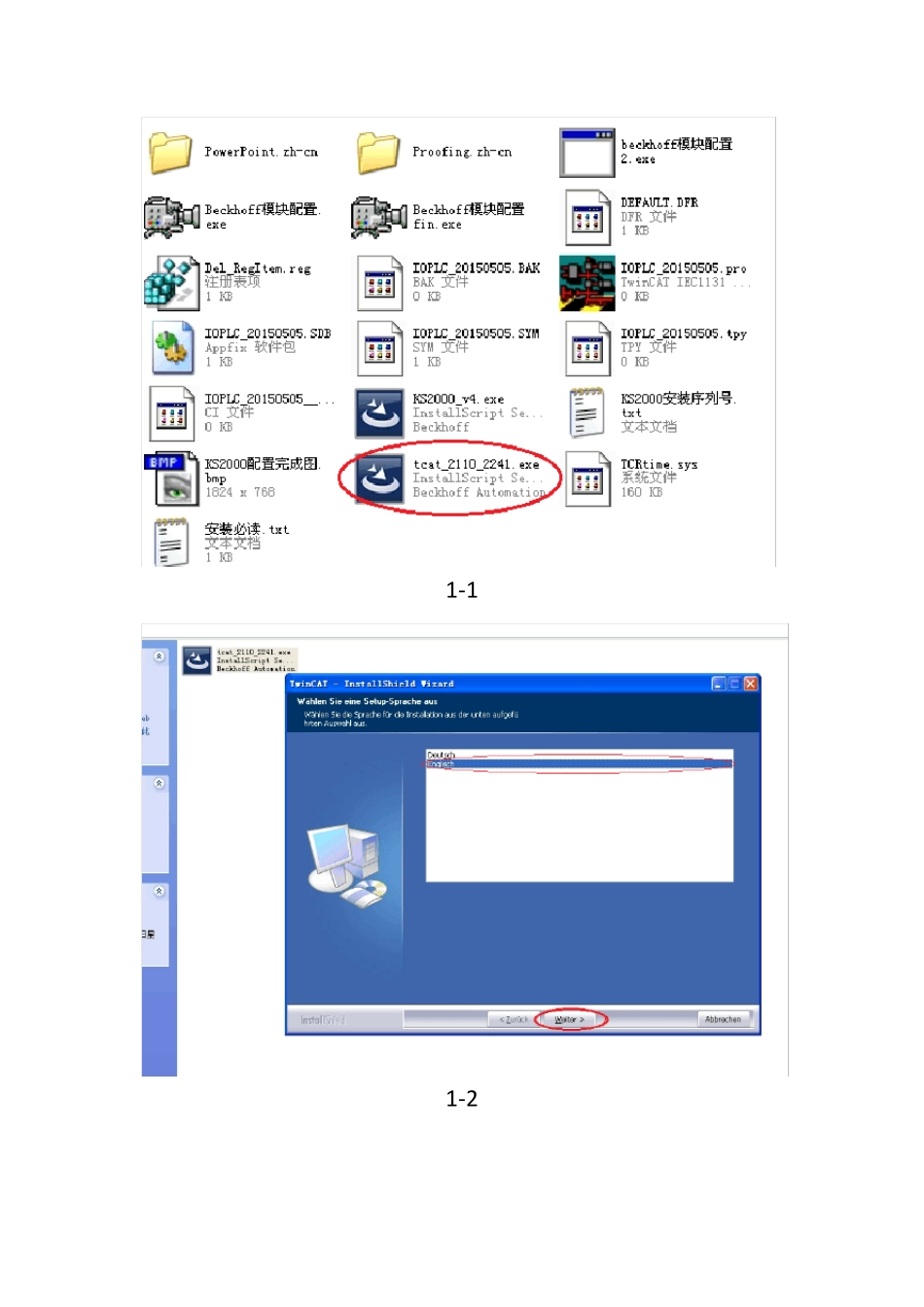

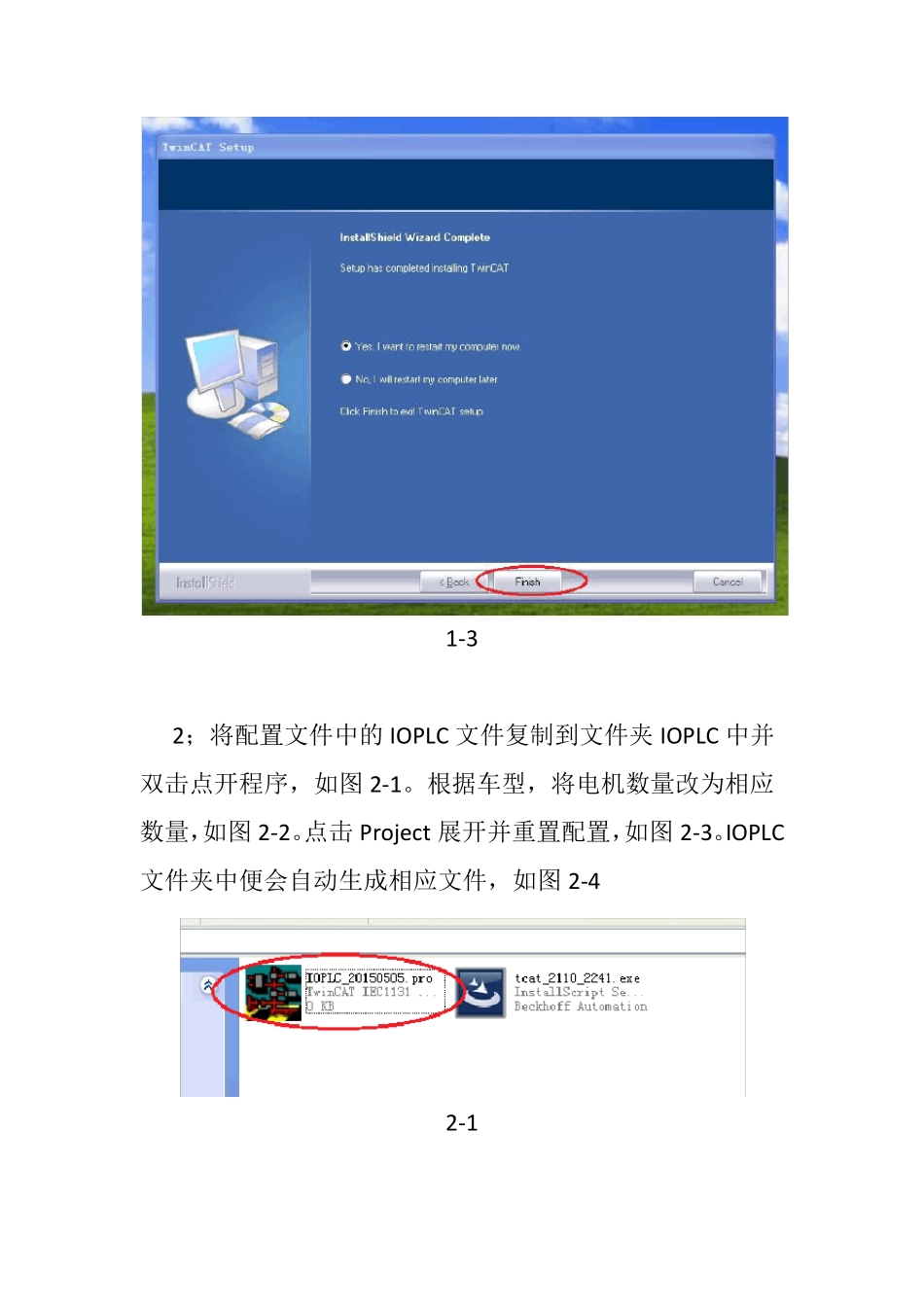

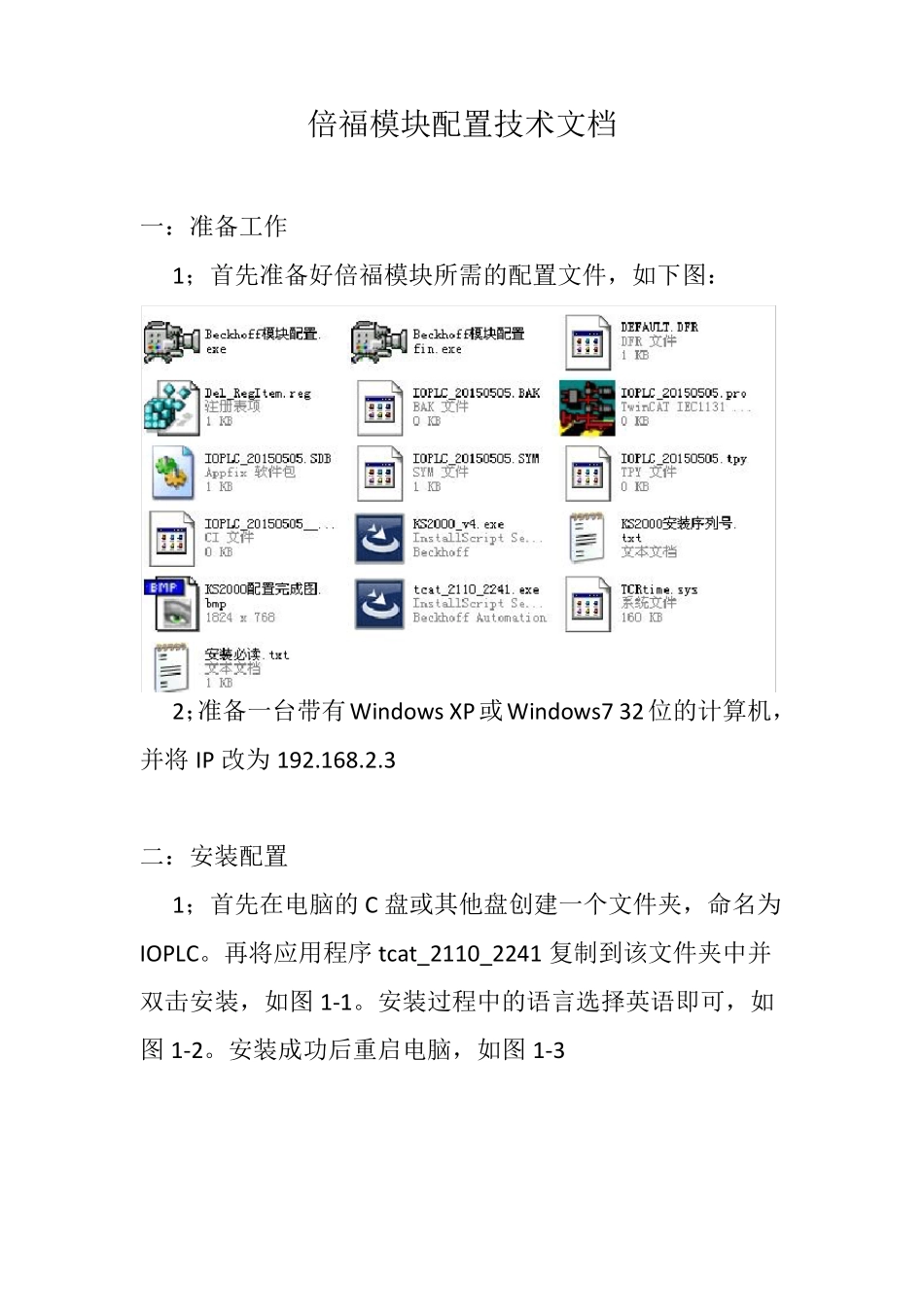

倍福模块配置技术文档 一：准备工作 1；首先准备好倍福模块所需的配置文件，如下图： 2；准备一台带有Window s XP或Window s7 32 位的计算机，并将IP 改为192.168.2.3 二：安装配置 1；首先在电脑的C 盘或其他盘创建一个文件夹，命名为IOPLC。再将应用程序 tcat_2110_2241 复制到该文件夹中并双击安装，如图1-1。安装过程中的语言选择英语即可，如图1-2。安装成功后重启电脑，如图1-3 1-1 1-2 1-3 2；将配置文件中的IOPLC 文件复制到文件夹IOPLC 中并双击点开程序，如图2-1。根据车型，将电机数量改为相应数量，如图2-2。点击Project 展开并重置配置，如图2-3。IOPLC文件夹中便会自动生成相应文件，如图2-4 2-1 2-2 2-3 2-4 3;打开电脑右下角倍福程序，点击System Manager 打开配置程序，如图3-1. 3-1 现在正式进入配置阶段，首先在Options 选择项中点击网卡选择，如图3-2。会出现如图3-3 的对话框，选择与模块通讯的网卡点击install 安装即可。 3-2 3-3 网卡设置完毕后，紧接着扫描模块，如图3-4。之后便会确认网卡，如图3-5，点击确认即可 3-4 3-5 IO 装置中便会出现Box 1（BK1120）如图3-6。扩展开便会出现扫描过后的模块类别及数量，如图3-7 3-6 3-7 4；添加PLC 项目，获取模块详细数据，如图4-1，4-2。之后便会有需要配置的模块类别，包括开关量输入输出，模拟量输入输出，电机驱动等等，如图4-3 4-1 4-2 4-3 5；首先打开开关量输入，选中第一个模块双击，如图5-1。便会弹出一个配置页面，如图5-2，并勾选All Types。配置页面左侧便会出现 KL1408 模块，单击模块输入第一通道+Shift键再点击该模块的最后一个通道，并勾选Continuous,再点击确认，这样就完成了一个开关量输入的模块的配置，如图5-3 5-1 5-2 5-3 配置完成后对应模块便会出现一个右上扬的箭头，如图5-4 5-4 将开关量输入配置完成后，紧接着配置开关量输出，扩展出开关量输出模块，并双击第一个模块，如图5-5。 5-5 便会出现一个配置窗口，开关量输出模块的配置方法与开关量输入模块的方法一致，如图5-6 5-6 接下来配置电机驱动模块，首先是输入端，展开2541模块，有三个通道，分别点击各个通道，会弹出一个配置窗口，根据图 5-7 进行配置即可 5-7 电机模块输入配置完成之后，还要配置输出端（只有电机驱动模块才配置输入和输出连个端口）如图5-8，输出端和输入端的配置方法一致。 5-8 模拟量输入配置，首先...
