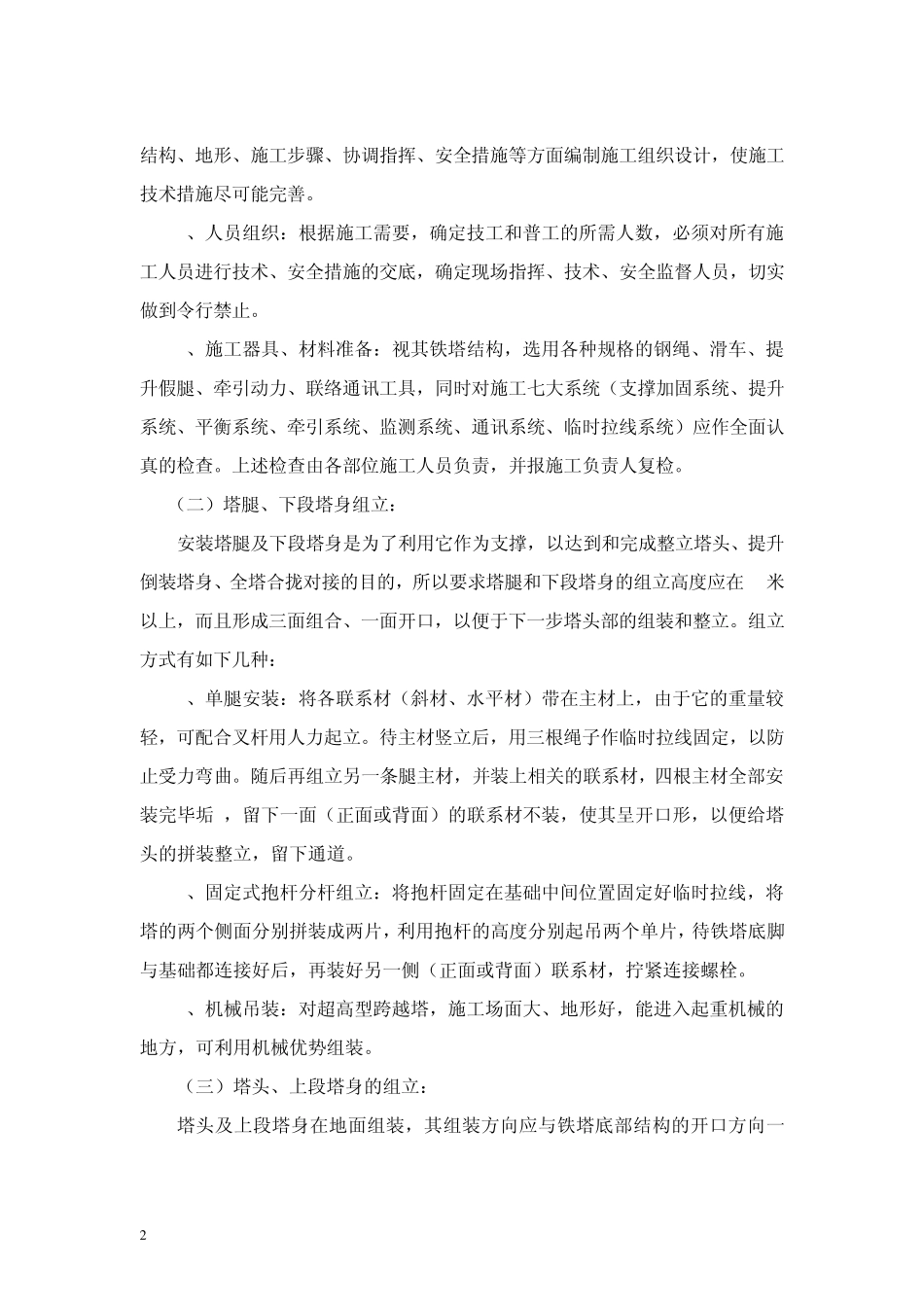

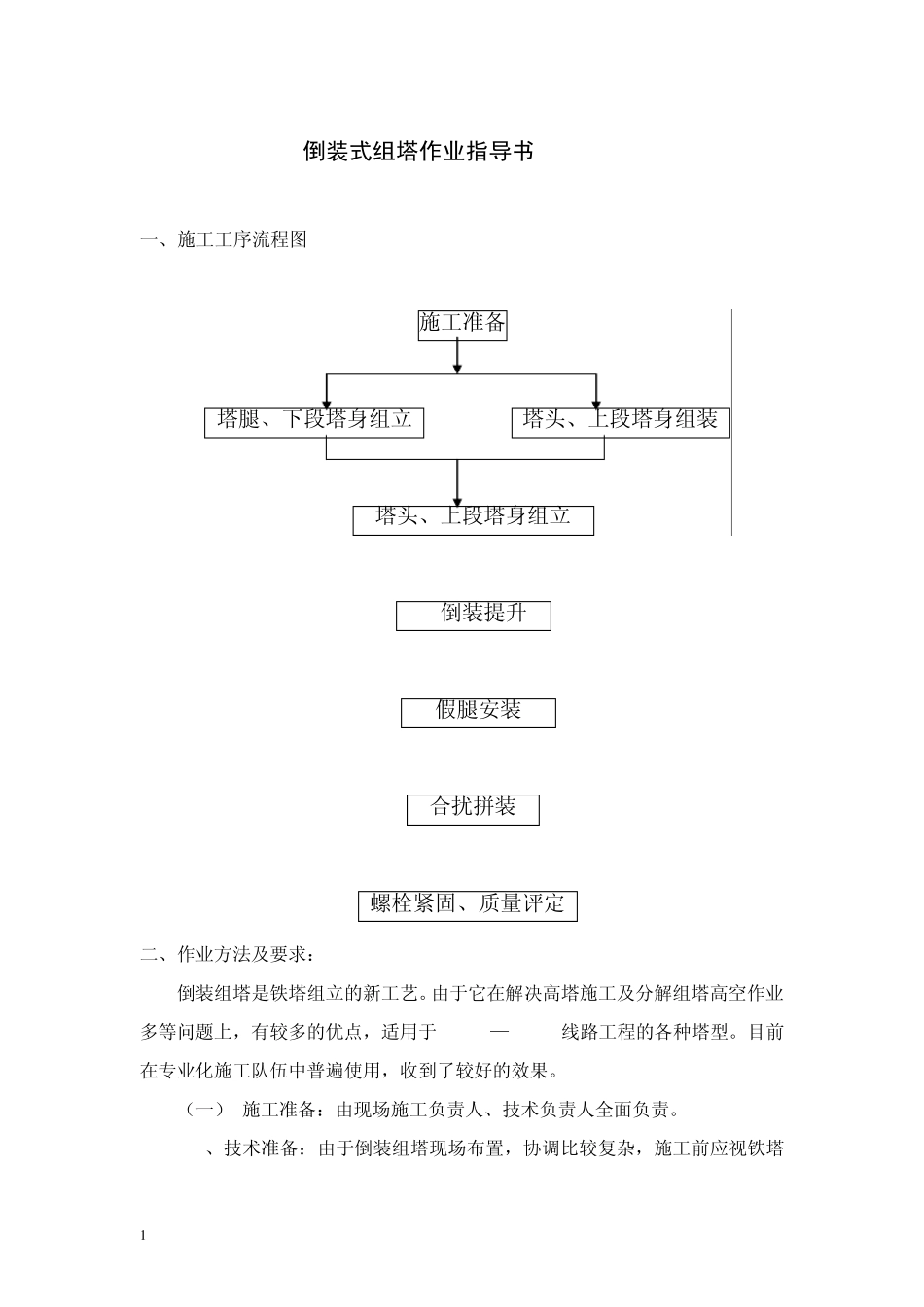

1 倒装式组塔作业指导书 一、施工工序流程图 施工准备 塔腿、下段塔身组立 塔头、上段塔身组装 塔头、上段塔身组立 倒装提升 假腿安装 合扰拼装 螺栓紧固、质量评定 二、作业方法及要求： 倒装组塔是铁塔组立的新工艺。由于它在解决高塔施工及分解组塔高空作业多等问题上，有较多的优点，适用于220KV—500KV线路工程的各种塔型。目前在专业化施工队伍中普遍使用，收到了较好的效果。 （一） 施工准备：由现场施工负责人、技术负责人全面负责。 1、技术准备：由于倒装组塔现场布置，协调比较复杂，施工前应视铁塔 2 结构、地形、施工步骤、协调指挥、安全措施等方面编制施工组织设计，使施工技术措施尽可能完善。 2、人员组织：根据施工需要，确定技工和普工的所需人数，必须对所有施工人员进行技术、安全措施的交底，确定现场指挥、技术、安全监督人员，切实做到令行禁止。 3、施工器具、材料准备：视其铁塔结构，选用各种规格的钢绳、滑车、提升假腿、牵引动力、联络通讯工具，同时对施工七大系统（支撑加固系统、提升系统、平衡系统、牵引系统、监测系统、通讯系统、临时拉线系统）应作全面认真的检查。上述检查由各部位施工人员负责，并报施工负责人复检。 （二）塔腿、下段塔身组立： 安装塔腿及下段塔身是为了利用它作为支撑，以达到和完成整立塔头、提升倒装塔身、全塔合拢对接的目的，所以要求塔腿和下段塔身的组立高度应在 8米以上，而且形成三面组合、一面开口，以便于下一步塔头部的组装和整立。组立方式有如下几种： 1、单腿安装：将各联系材（斜材、水平材）带在主材上，由于它的重量较轻，可配合叉杆用人力起立。待主材竖立后，用三根绳子作临时拉线固定，以防止受力弯曲。随后再组立另一条腿主材，并装上相关的联系材，四根主材全部安装完毕垢 ，留下一面（正面或背面）的联系材不装，使其呈开口形，以便给塔头的拼装整立，留下通道。 2、固定式抱杆分杆组立：将抱杆固定在基础中间位置固定好临时拉线，将塔的两个侧面分别拼装成两片，利用抱杆的高度分别起吊两个单片，待铁塔底脚与基础都连接好后，再装好另一侧（正面或背面）联系材，拧紧连接螺栓。 3、机械吊装：对超高型跨越塔，施工场面大、地形好，能进入起重机械的地方，可利用机械优势组装。 （三）塔头、上段塔身的组立： 塔头及上段塔身在地面组装，其组装方向应与铁塔底部结构的开口方向一 3 致，并确保整立后能拉于塔位中心位置。塔头部...
