停车场充电桩专项施工方案VIP专享

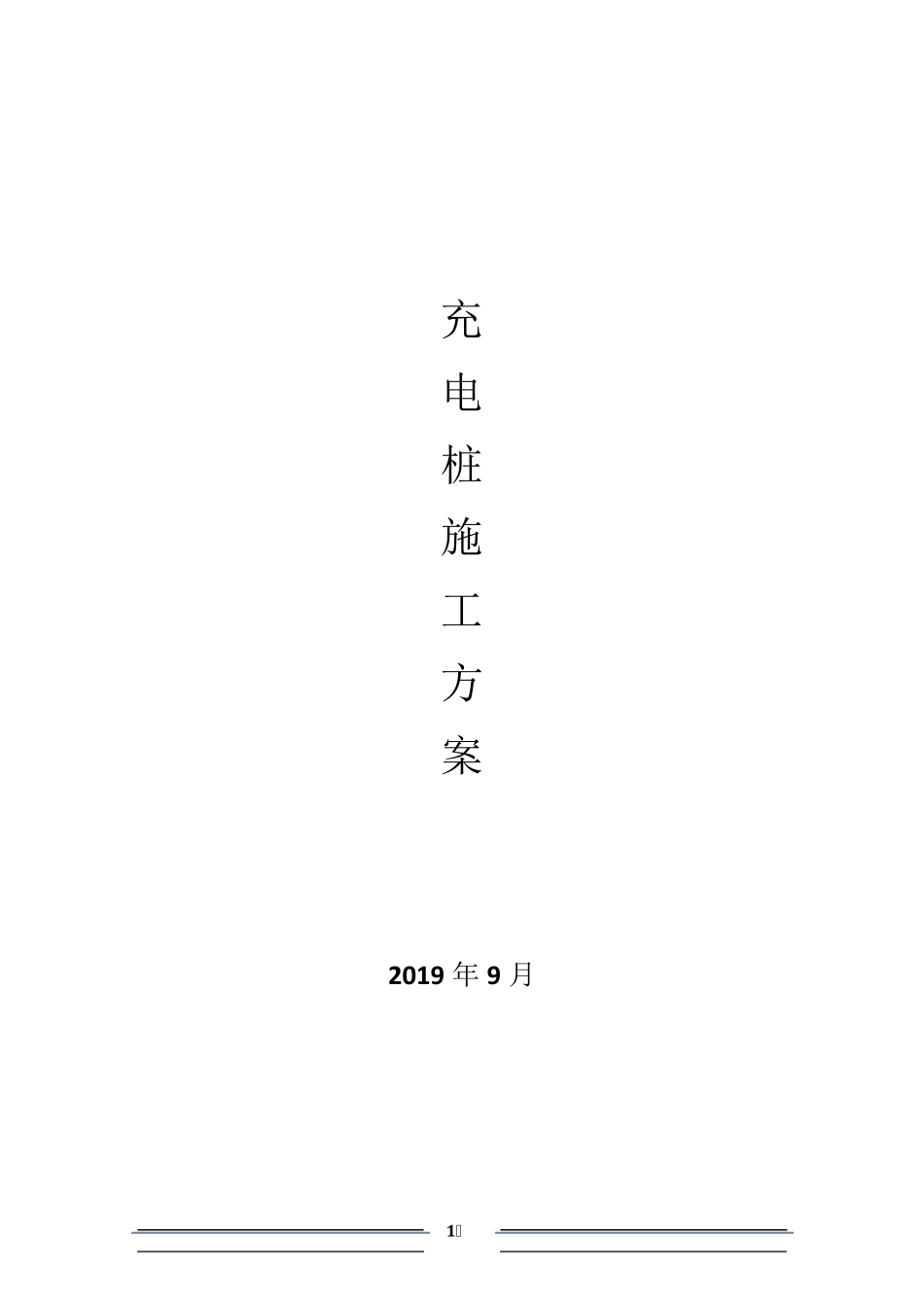

1 充 电 桩 施 工 方 案 2019 年 9 月 2 目录 1 工程概况 ................................... 3 2 设计范围 ................................... 4 3 配电布线 ................................... 5 4 低压配电设计 ............................... 5 5 防雷及电气安全接地系统 ..................... 5 6.电缆布线与基础施工工艺设计 ................... 5 6.1 电缆敷设 ................................. 5 6.2 技术要求 ................................. 6 6.3 电缆敷设施工要求 ......................... 6 7.安装位置示意图 ............................... 7 8、安装效果图 ............................... 8 3 1 工程概况 本项目拟在xxx 广场二层停车场靠近黄公路部位设置25 个交流充电桩，以便新能源车辆在此边停靠边充电，方便大家出行。 二层现状图片展示： 4 结构平面布置图： 2 设计范围 （1）0.4KV 低压供配电系统 （2）照明配电与控制系统 （3）一般动力配电与控制系统 （4）防雷与接地系统 （5）通讯系统 5 3 配电布线 图1 交流充电桩布线示意图 场站所有设备输入线缆采用单相三线制，7KW 线缆规格YJV-6m m 2*3，在配电箱内，对应每路充电设备设置一个与之容量相匹配的断路器，方便设备检修和维护。 4 低压配电设计 供电系统：低压配电系统采用树干和放射相结合方式，分层分区配电。功率因数：由于建筑物内照明电设备功率因数较低，设计采用无功功率就地自动补偿方式，以达到减少主干线容量，节约电能目的。 5 防雷及电气安全接地系统 接地保护采用TN-S 或TN-C-S 制。照明插座回路均设置漏电保护开关。 强、弱电井设置等位联结线，正常情况下建筑物内不带电金属设备均须与等电位联结线可靠连接。筑物防雷采用法拉第笼式方法。 6.电缆布线与基础施工工艺设计 6.1 电缆敷设 本项目所有电缆敷设采用桥架、铺管及穿线方式布线。主要布线有动力线和 6 通信线缆。即充电桩至配电房动力电缆、充电机至监控机房通信线缆（也可以用无线方式）。 6.2 技术要求 （1）电缆通道应畅通，不可积水。金属部分的防腐层应完整。 （2）电缆型号、电压、规格应符合设计要求。 （3）电缆外观应无损伤、绝缘良好。 （4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆，减少电缆接头。 （5）带电区域内敷设电缆，应有可...
