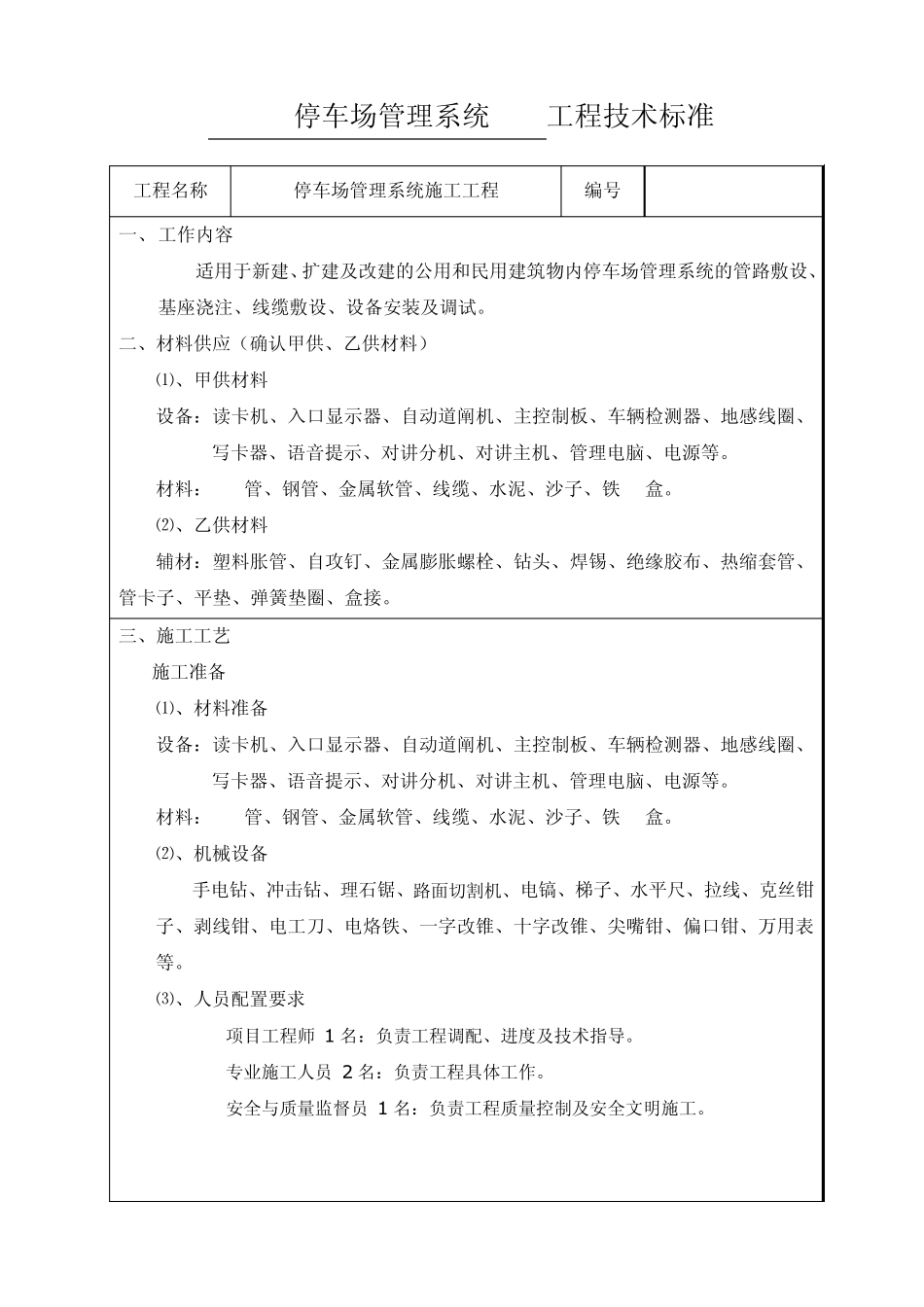

停车场管理系统 工程技术标准 工程名称 停车场管理系统施工工程 编号 一、 工作内容 适用于新建、扩建及改建的公用和民用建筑物内停车场管理系统的管路敷设、基座浇注、线缆敷设、设备安装及调试。 二、材料供应（确认甲供、乙供材料） ⑴、甲供材料 设备：读卡机、入口显示器、自动道阐机、主控制板、车辆检测器、地感线圈、写卡器、语音提示、对讲分机、对讲主机、管理电脑、电源等。 材料：PVC管、钢管、金属软管、线缆、水泥、沙子、铁86盒。 ⑵、乙供材料 辅材：塑料胀管、自攻钉、金属膨胀螺栓、钻头、焊锡、绝缘胶布、热缩套管、管卡子、平垫、弹簧垫圈、盒接。 三、施工工艺 1.1施工准备 ⑴、材料准备 设备：读卡机、入口显示器、自动道阐机、主控制板、车辆检测器、地感线圈、写卡器、语音提示、对讲分机、对讲主机、管理电脑、电源等。 材料：PVC管、钢管、金属软管、线缆、水泥、沙子、铁86盒。 ⑵、机械设备 手电钻、冲击钻、理石锯、路面切割机、电镐、梯子、水平尺、拉线、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳、万用表等。 ⑶、人员配置要求 项目工程师 1 名：负责工程调配、进度及技术指导。 专业施工人员 2 名：负责工程具体工作。 安全与质量监督员 1 名：负责工程质量控制及安全文明施工。 1.2施工方法及要求 管路敷设 地感线圈安装 线缆敷设 车库设备安装 管理中心设备安装 系统联网调试 1、 管路敷设 1) 暗埋在混凝土的穿线管使用 PVC 电线管，不仅不会锈蚀，而且壁滑方便穿线。其它的穿线管根据消防规范应采用金属穿线管。 2) 按照布管布线图及设备安装位置图，以如下步骤布放穿线管： a) 先布置要暗埋在安全岛中的各穿线管。按照设备安装位置确定各穿线管的起点和终点，各管的起点和终点均要用弹簧弯管器折弯成 90 度的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出。引出端要高出地面 30 公分，管口要临时封堵，防止浇注混凝土时杂物掉入。需要管接头的均要用专用胶水密封胶牢。 b) 在安全岛范围内布管时，要合理布置管的走向，严禁将管布置在固定设备时打膨胀螺丝孔的位置。 c) 布放入口、出口之间的穿线管。确定管的起点和终点，布放 KBG 镀锌金属管，管的连接处均设86 接线盒。KBG 金属管与安全岛引出的 PVC 管对接时，也要使用86 接线盒。 3) 明配管根据设计图加工支架、吊架、抱箍等铁件以及各种...
