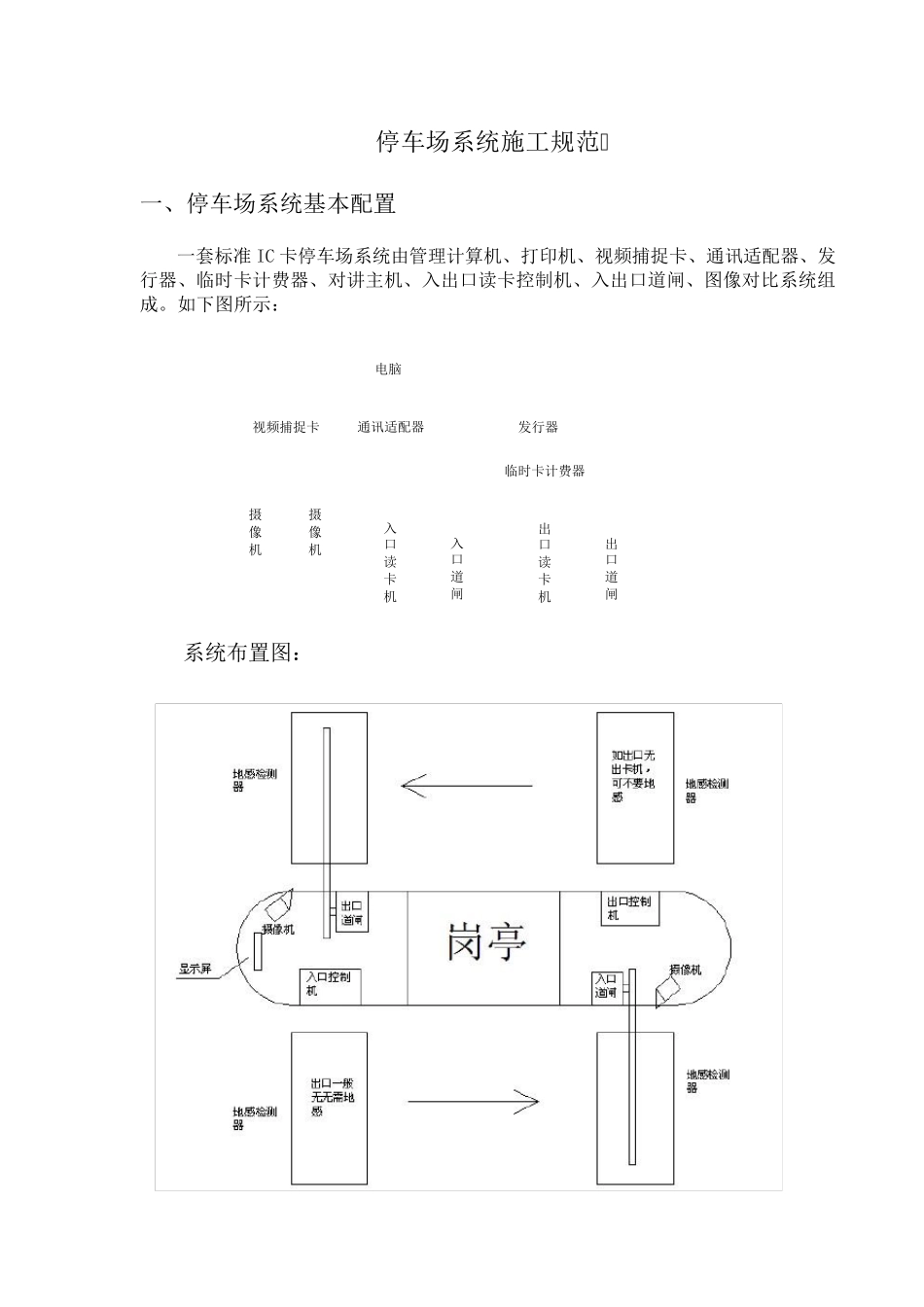

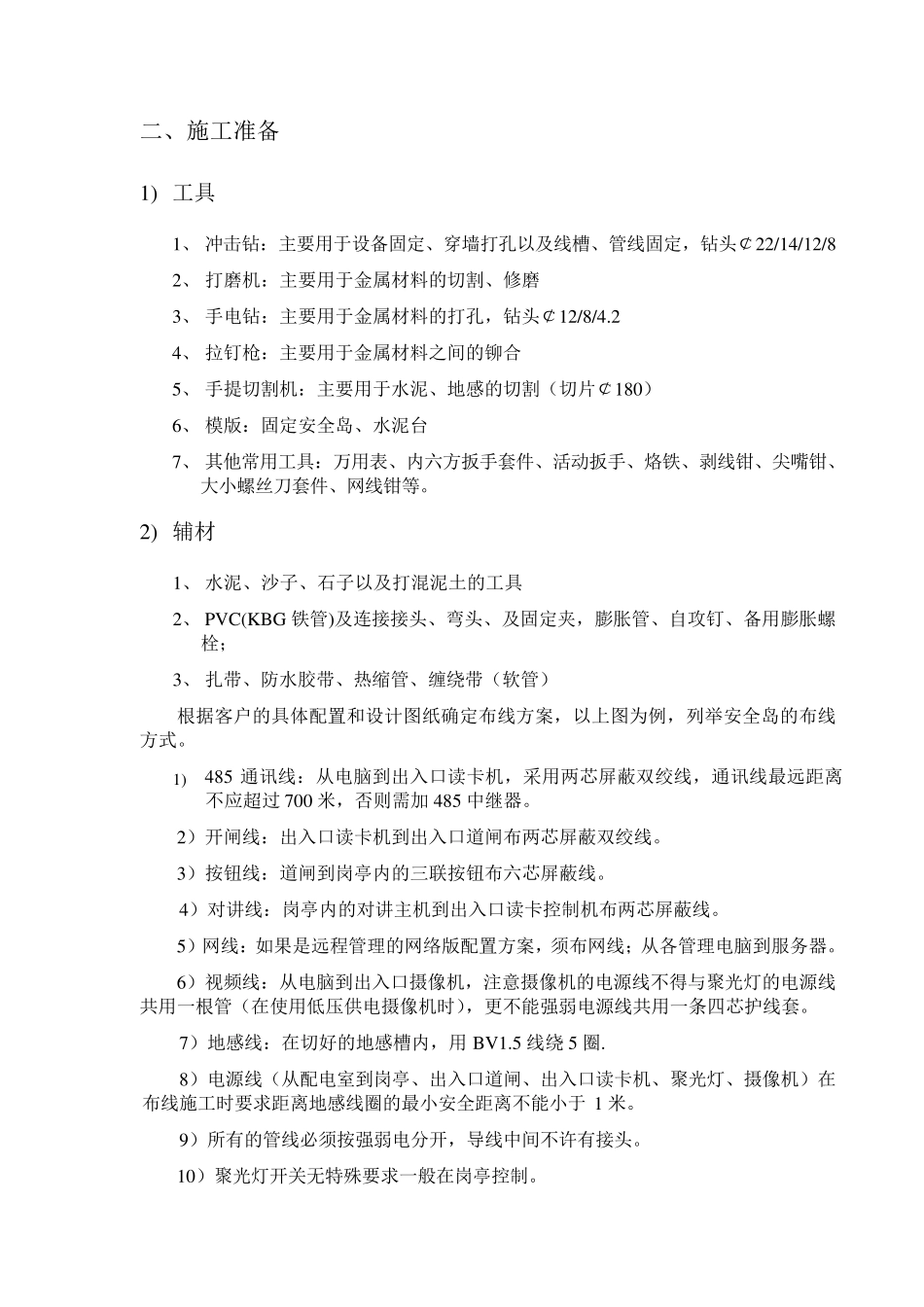

停车场系统施工规范 一、停车场系统基本配置 一套标准 IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。如下图所示： 临时卡计费器发行器视频捕捉卡摄像机通讯适配器入口读卡机摄像机入口道闸出口读卡机出口道闸电脑 系统布置图： 二、施工准备 1) 工具 1、 冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/8 2、 打磨机：主要用于金属材料的切割、修磨 3、 手电钻：主要用于金属材料的打孔，钻头￠12/8/4.2 4、 拉钉枪：主要用于金属材料之间的铆合 5、 手提切割机：主要用于水泥、地感的切割（切片￠180） 6、 模版：固定安全岛、水泥台 7、 其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。 2) 辅材 1、 水泥、沙子、石子以及打混泥土的工具 2、 PV C(KBG 铁管)及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓； 3、 扎带、防水胶带、热缩管、缠绕带（软管） 根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。 1) 485 通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700 米 ，否 则 需 加 485 中 继 器 。 2）开 闸 线：出入口读卡机到出入口道 闸 布两芯屏蔽双绞线。 3）按 钮 线：道 闸 到岗 亭 内的三 联 按 钮 布六芯屏蔽线。 4）对 讲 线：岗 亭 内的对 讲 主机到出入口读卡控 制 机布两芯屏蔽线。 5）网线：如 果 是 远程 管理 的网络 版配置方案，须 布网线；从各 管理 电脑到服 务 器 。 6）视 频 线：从电脑到出入口摄 像 机，注 意 摄 像 机的电源 线不得 与 聚 光 灯 的电源 线共 用一 根管（在 使 用低 压 供 电摄 像 机时 ），更 不能 强 弱 电源 线共 用一 条 四 芯护 线套。 7）地感线：在 切好 的地感槽内，用 BV 1.5 线绕 5 圈 . 8）电源 线（从配电室 到岗 亭 、出入口道 闸 、出入口读卡机、聚 光 灯 、摄 像 机）在布线施工时 要求 距离地感线圈 的最小安全距离不能 小于 1 米 。 9）所 有 的管线必 须 按 强 弱 电分 开 ，导 线中 间不许 有 接头。 10）聚 光 灯 开 关 无 特 殊 要求...
