健身球自动检验分类机《机械原理课程设计》

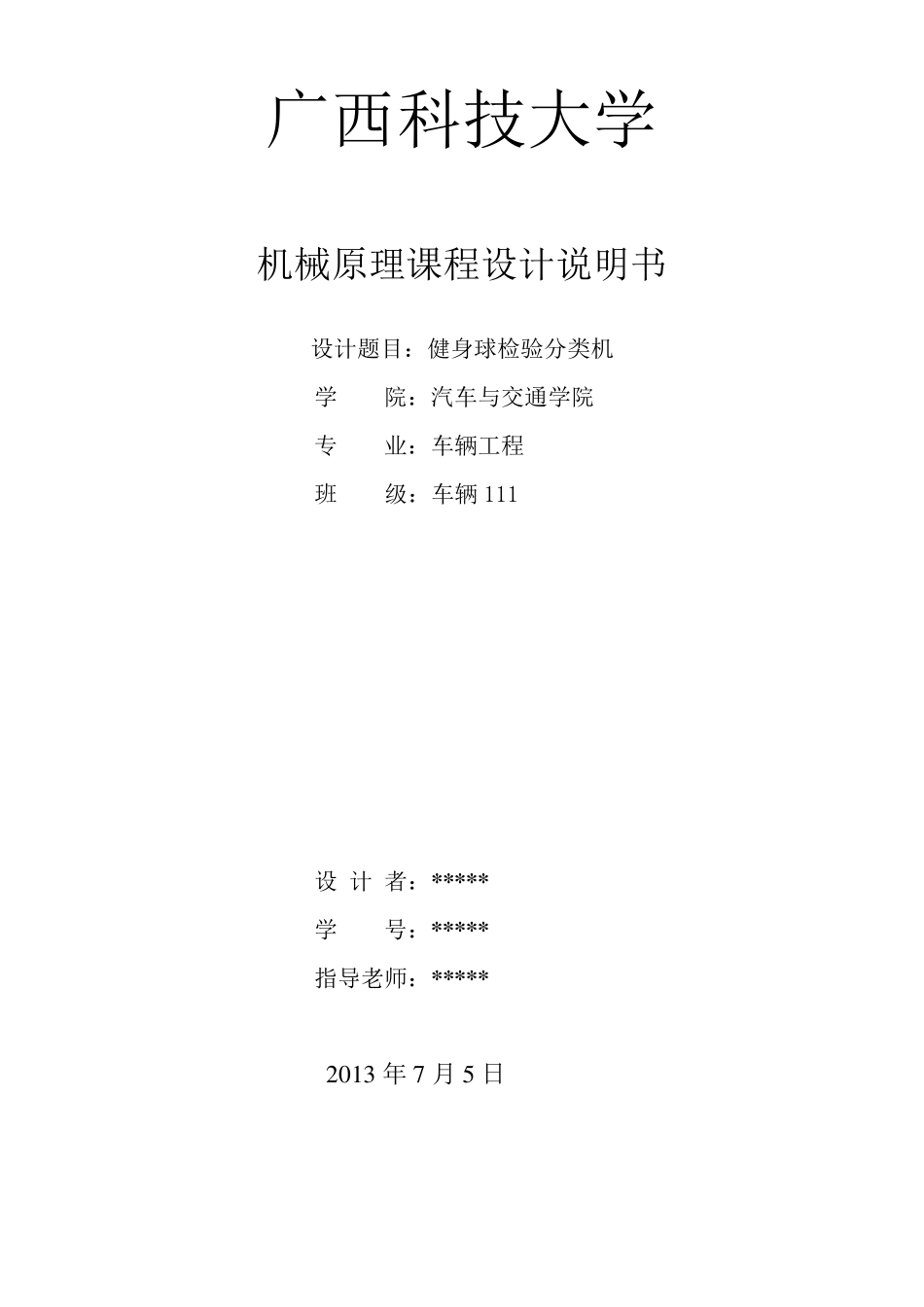

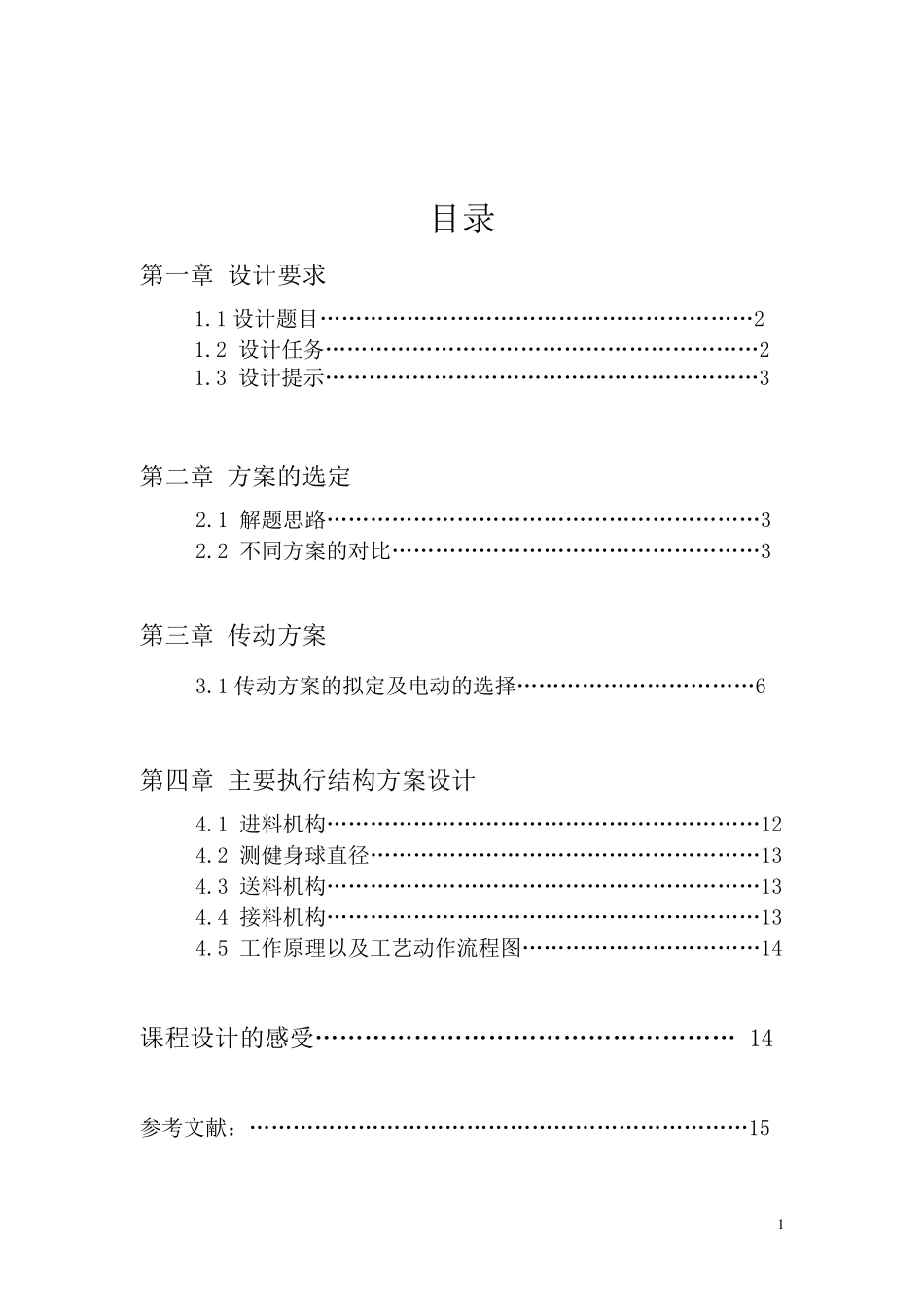

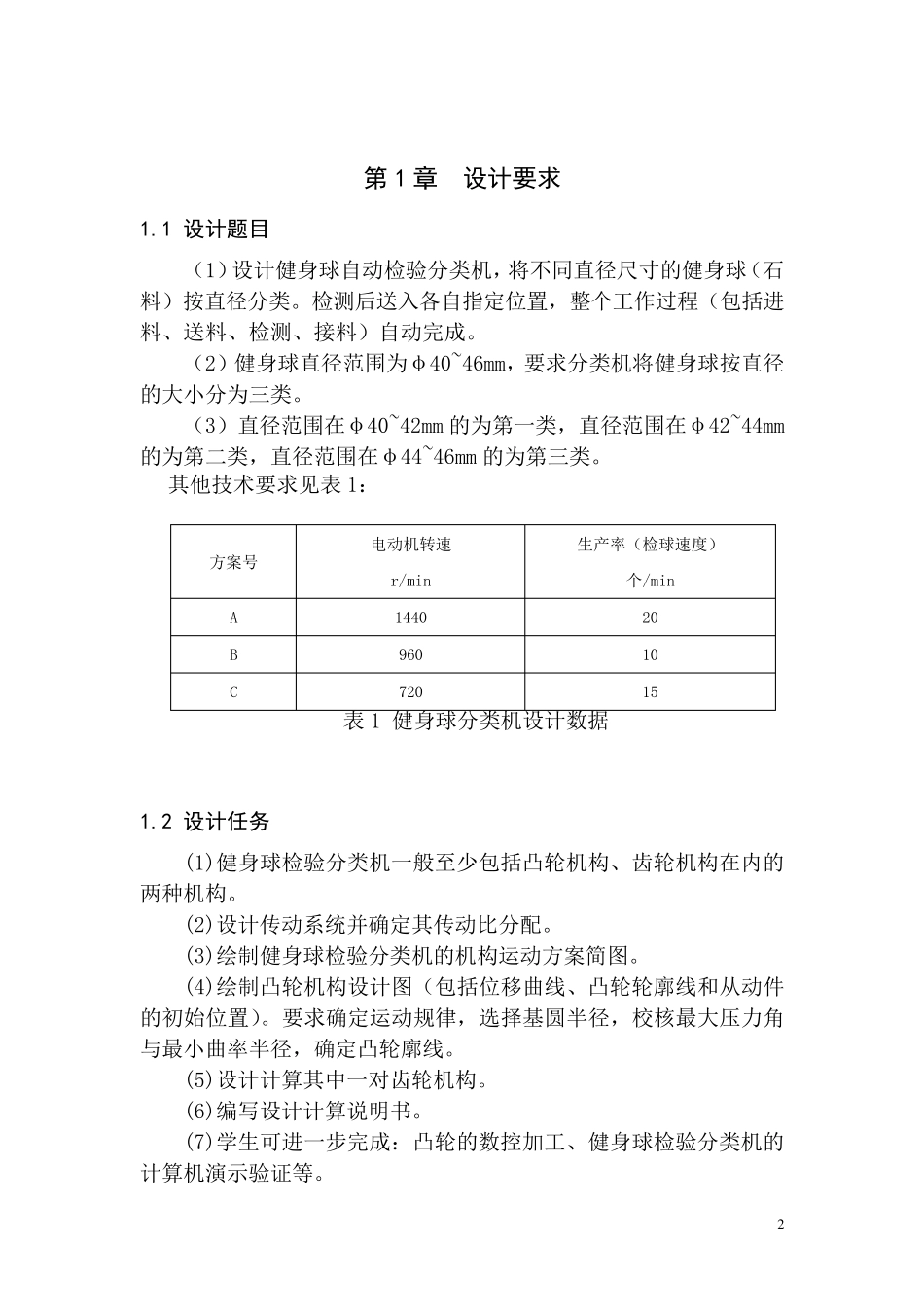

广西科技大学 机械原理课程设计说明书 设计题目：健身球检验分类机 学 院：汽车与交通学院 专 业：车辆工程 班 级：车辆 111 设 计 者：* * * * * 学 号：* * * * * 指导老师：* * * * * 2 0 1 3 年 7 月 5 日 1 目录 第一章 设计要求 1.1 设计题目……………………………………………………2 1.2 设计任务……………………………………………………2 1.3 设计提示……………………………………………………3 第二章 方案的选定 2.1 解题思路……………………………………………………3 2.2 不同方案的对比……………………………………………3 第三章 传动方案 3.1 传动方案的拟定及电动的选择……………………………6 第四章 主要执行结构方案设计 4.1 进料机构……………………………………………………12 4.2 测健身球直径………………………………………………13 4.3 送料机构……………………………………………………13 4.4 接料机构……………………………………………………13 4.5 工作原理以及工艺动作流程图……………………………14 课程设计的感受…………………………………………… 14 参考文献：……………………………………………………………15 2 第1 章 设计要求 1.1 设计题目 （1）设计健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。检测后送入各自指定位置，整个工作过程（包括进料、送料、检测、接料）自动完成。 （2）健身球直径范围为φ40~46mm，要求分类机将健身球按直径的大小分为三类。 （3）直径范围在φ40~42mm 的为第一类，直径范围在φ42~44mm的为第二类，直径范围在φ44~46mm 的为第三类。 其他技术要求见表 1： 表 1 健身球分类机设计数据 1.2 设计任务 (1)健身球检验分类机一般至少包括凸轮机构、齿轮机构在内的两种机构。 (2)设计传动系统并确定其传动比分配。 (3)绘制健身球检验分类机的机构运动方案简图。 (4)绘制凸轮机构设计图（包括位移曲线、凸轮轮廓线和从动件的初始位置）。要求确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，确定凸轮廓线。 (5)设计计算其中一对齿轮机构。 (6)编写设计计算说明书。 (7)学生可进一步完成：凸轮的数控加工、健身球检验分类机的计算机演示验证等。 方案号 电动机转速 r/min 生产率（检球速度） 个/min A 1440 20 B 960...
