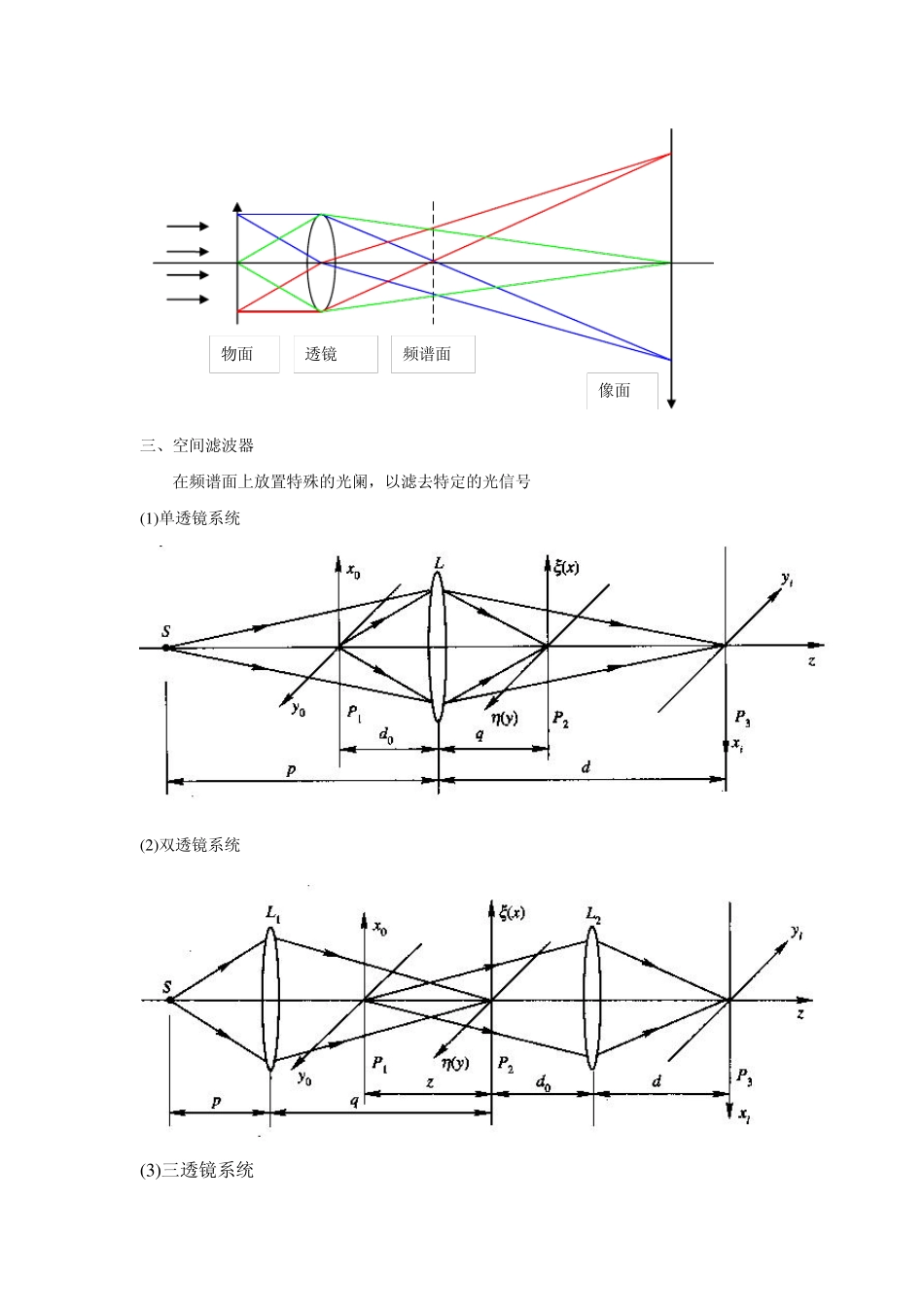

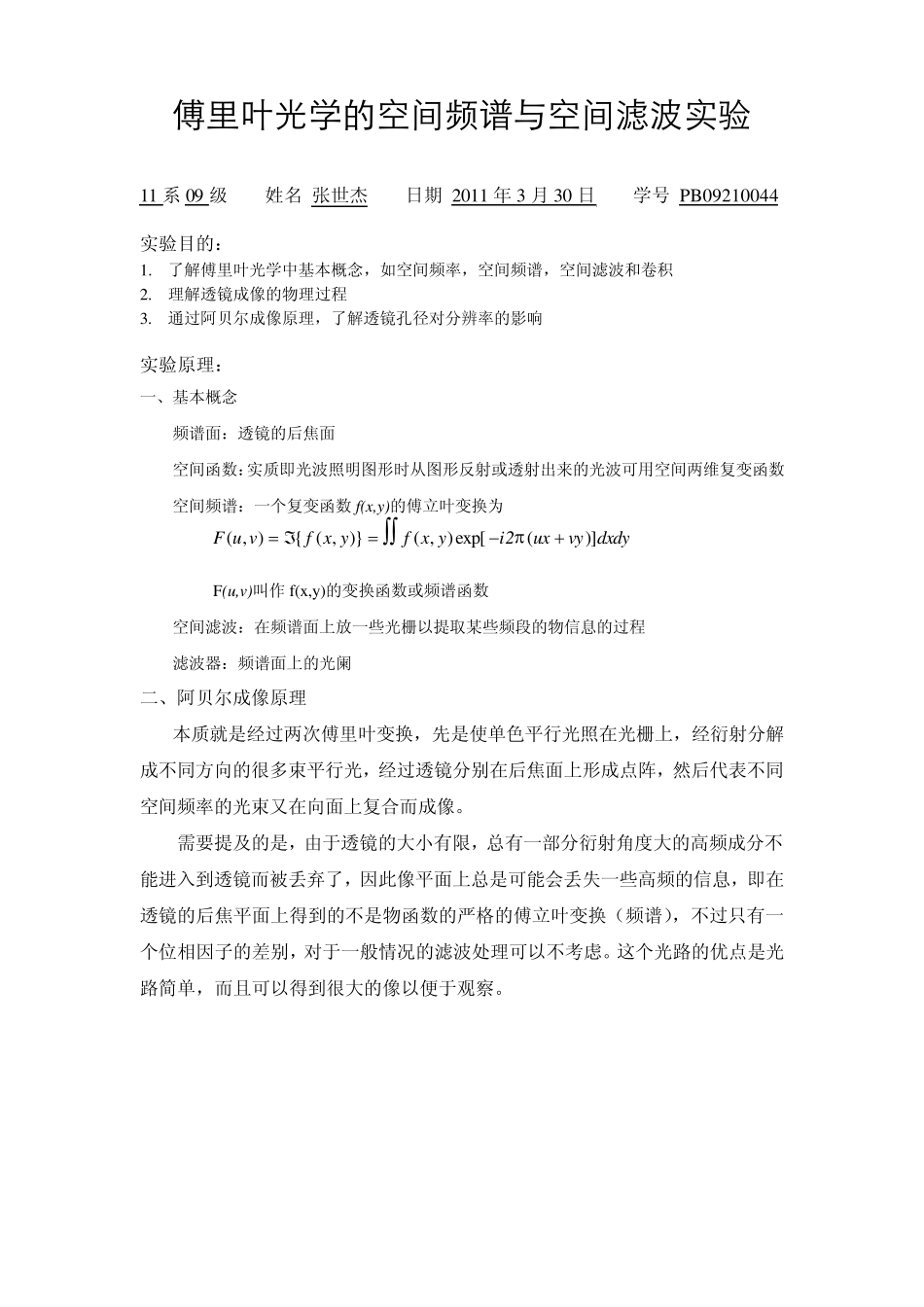

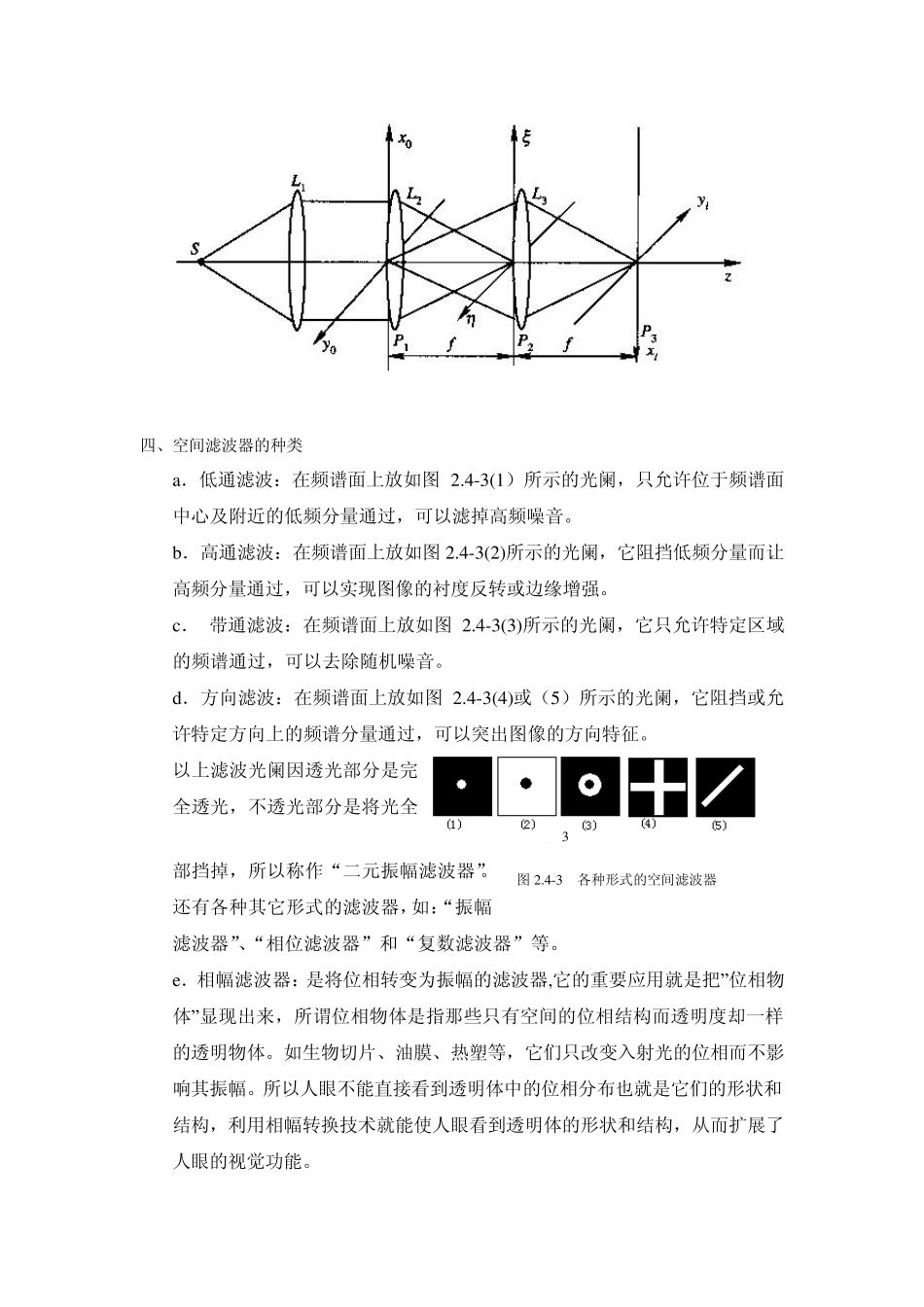

傅里叶光学的空间频谱与空间滤波实验 11 系09 级 姓名 张世杰 日期 2011 年3 月30 日 学号 PB09210044 实验目的： 1. 了解傅里叶光学中基本概念，如空间频率，空间频谱，空间滤波和卷积 2. 理解透镜成像的物理过程 3. 通过阿贝尔成像原理，了解透镜孔径对分辨率的影响 实验原理： 一、基本概念 频谱面：透镜的后焦面 空间函数：实质即光波照明图形时从图形反射或透射出来的光波可用空间两维复变函数 空间频谱：一个复变函数 f(x,y)的傅立叶变换为 dxdyvyux2iyxfyxfvuF)](exp[),()},({),( F(u,v)叫作 f(x,y)的变换函数或频谱函数 空间滤波：在频谱面上放一些光栅以提取某些频段的物信息的过程 滤波器：频谱面上的光阑 二、阿贝尔成像原理 本质就是经过两次傅里叶变换，先是使单色平行光照在光栅上，经衍射分解成不同方向的很多束平行光，经过透镜分别在后焦面上形成点阵，然后代表不同空间频率的光束又在向面上复合而成像。 需要提及的是，由于透镜的大小有限，总有一部分衍射角度大的高频成分不能进入到透镜而被丢弃了，因此像平面上总是可能会丢失一些高频的信息，即在透镜的后焦平面上得到的不是物函数的严格的傅立叶变换（频谱），不过只有一个位相因子的差别，对于一般情况的滤波处理可以不考虑。这个光路的优点是光路简单，而且可以得到很大的像以便于观察。 三、空间滤波器 在频谱面上放置特殊的光阑，以滤去特定的光信号 (1 )单透镜系统 (2 )双透镜系统 (3 )三透镜系统 物面 透镜 频谱面 像面 四、空间滤波器的种类 a．低通滤波：在频谱面上放如图2.4-3(1）所示的光阑，只允许位于频谱面中心及附近的低频分量通过，可以滤掉高频噪音。 b．高通滤波：在频谱面上放如图2.4-3(2)所示的光阑，它阻挡低频分量而让高频分量通过，可以实现图像的衬度反转或边缘增强。 c． 带通滤波：在频谱面上放如图2.4-3(3)所示的光阑，它只允许特定区域的频谱通过，可以去除随机噪音。 d．方向滤波：在频谱面上放如图2.4-3(4)或（5）所示的光阑，它阻挡或允许特定方向上的频谱分量通过，可以突出图像的方向特征。 以上滤波光阑因透光部分是完全透光，不透光部分是将光全部挡掉，所以称作“二元振幅滤波器”。还有各种其它形式的滤波器，如：“振幅滤波器”、“相位滤波器”和“复数滤波器”等。 e．相幅滤波器：是将位相转变为振幅的滤波器,它的重要应用就是把”位相物体”显现出来，所谓...
