储罐倒装法施工工艺

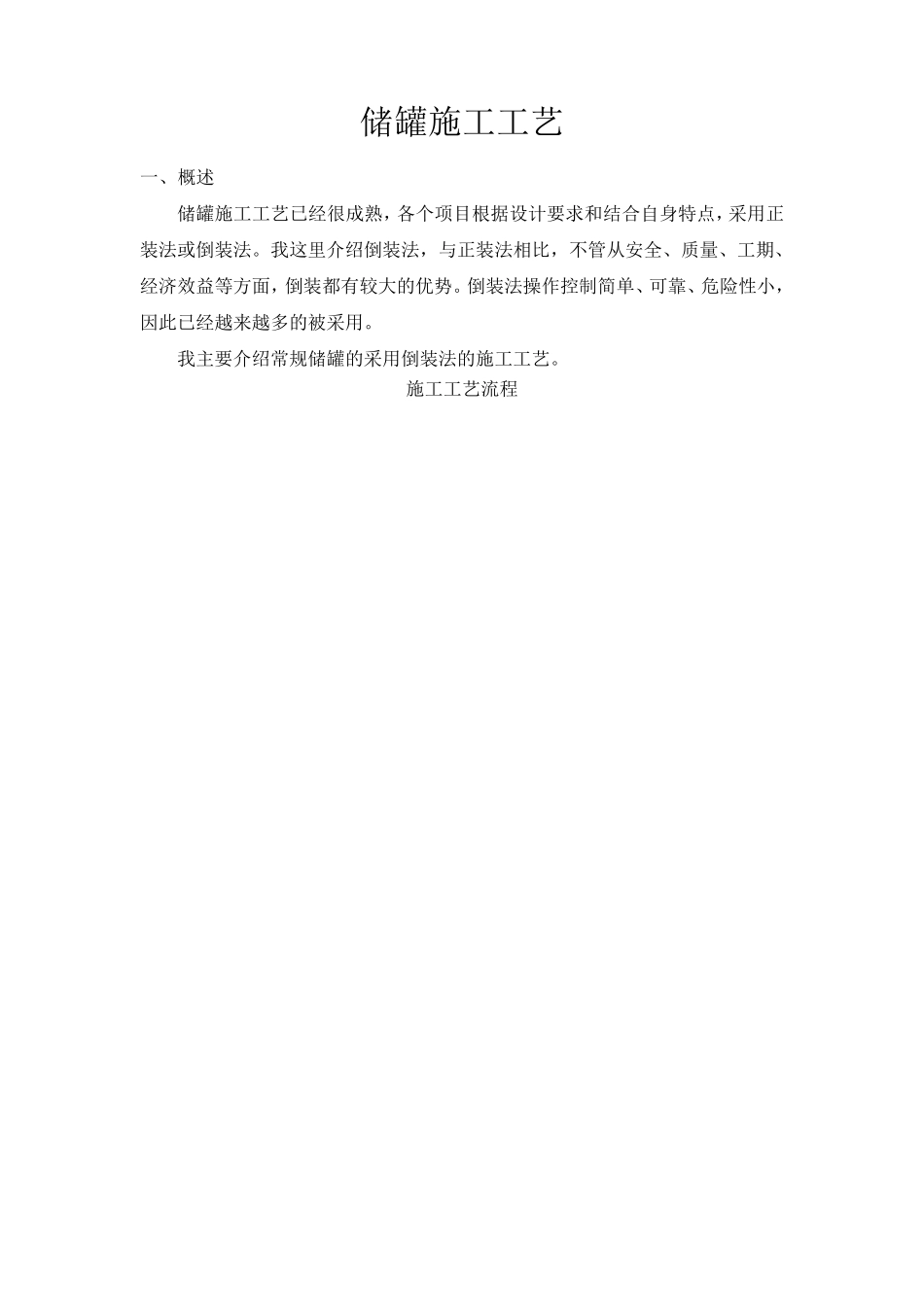

储罐倒装法施工工艺_第1页
1/25
储罐倒装法施工工艺_第2页
2/25
储罐倒装法施工工艺_第3页
3/25
储罐施工工艺 一、概述 储罐施工工艺已经很成熟,各个项目根据设计要求和结合自身特点,采用正装法或倒装法。我这里介绍倒装法,与正装法相比,不管从安全、质量、工期、经济效益等方面,倒装都有较大的优势。倒装法操作控制简单、可靠、危险性小,因此已经越来越多的被采用。 我主要介绍常规储罐的采用倒装法的施工工艺。 施工工艺流程 安装材料机具准备 安装现场平面布置 技术质量安全交底 半成品检验、堆放 基础验收、放线 罐底板安装、焊接、质量检验 提升用桅杆、胀圈、吊耳、缆风绳等安装、调试 第 1 带罐壁板及顶圈角钢安装、焊接(从上到下计),质量检验 顶盖中心支撑设置 顶盖预装配用胎模设置、顶盖扇形板拼接、焊接、检验 罐顶盖安装、焊接、质量检验 罐体充水试验、沉降观察 第二带~倒数第二带壁板安装、焊接、质量检验 最下面一带壁板安装、焊接、与罐底板装配、焊接、质量检验 罐体其它附件安装 提升设施拆除、清理 竣工验收 交工资料整理 罐内外清扫 二、施工准备 2.1 技术准备 2.1.1 贮罐施工前,应具备有施工图和设计有关文件、施工单位编制并经建设单位、监理审批的施工方案、原材料及配件的质量证明书、国家或行业的施工及验收规范。 2.1.2 施工前,有关人员应熟悉图纸及有关技术文件、法规,通过图纸会审,明确贮罐建设工程相关专业配合要求。贮罐的焊接技术人员应根据相关规范及焊接工艺要求进行焊接施工。 2.1.3 贮罐施工技术人员应根据现场实际情况和施工技术文件,编制有针对性的、切实可行的施工技术方案及作业指导书,并进行相应的技术交底。明确贮罐安装的质量标准及检验方法,编制质量保证措施,准备各种计量器具及施工记录。 2.1.4 预制加工前要根据图纸、材料规格及施工规范的要求绘制贮罐排版图,经建设单位、监理单位审批后方可作为施工依据。 ●罐底排版应考虑下列要求: (1)底板中幅板排版直径应考虑罐底边缘板焊接收缩量比设计直径大1.5-2/1000。罐底边缘板外圆直径加收缩量。 (2)罐底边缘板宽度按设计图纸尺寸。罐底由中幅板和边缘板组成,边缘板的径向宽度不得小于规范要求,在罐壁内侧至中幅板收缩缝之间不得小于650m m ,伸出罐壁外侧不得小于 50m m 。并应在圆周方向均匀布置。 2.1.5 做好基础检查验收,基础应符合设计文件和规范要求;做好基础检查验收记录。基础验收合格具备施工条件,经建设单位同意方可进行罐底施工。 2.2 施工现场准备 2.2...
