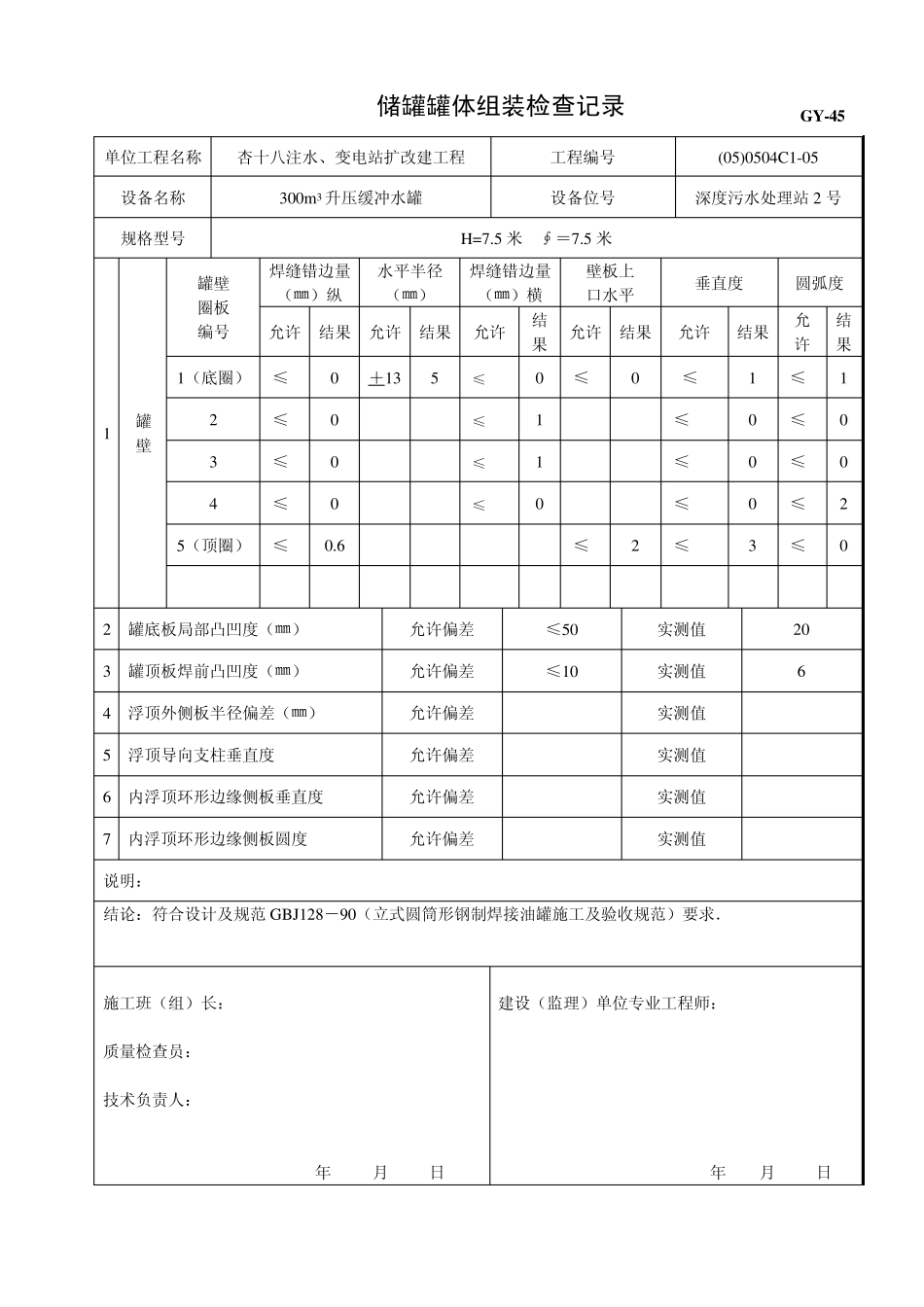

储罐罐体组装检查记录1_第2页
2/8
储罐罐体组装检查记录1_第3页
3/8
储罐罐体组装检查记录 GY-45 单位工程名称 杏十八注水、变电站扩改建工程 工程编号 (05)0504C1-05 设备名称 300m 3 升压缓冲水罐 设备位号 深度污水处理站1 号 规格型号 H=7.5 米 ∮=7.5 米 1 罐壁 罐壁 圈板 编号 焊缝错边量 (㎜)纵 水平半径 (㎜) 焊缝错边量 (㎜)横 壁板上 口水平 垂直度 圆弧度 允许 结果 允许 结果 允许 结果 允许 结果 允许 结果 允许 结果 1(底圈) ≤1 0 +13 0 ≤1.5 0 ≤2 1 ≤3 0 ≤4 0 2 ≤1 0 ≤1.5 0 ≤4.5 0 ≤4 0 3 ≤1 0.5 ≤1.5 1 ≤4.5 0 ≤4 1 4 ≤1 0 ≤1.5 1 ≤4.5 1 ≤4 4 5(顶圈) ≤1 0.7 ≤2 0 ≤4.5 2 ≤4 0 2 罐底板局部凸凹度(㎜) 允许偏差 ≤50 实测值 12 3 罐顶板焊前凸凹度(㎜) 允许偏差 ≤10 实测值 4 4 浮顶外侧板半径偏差(㎜) 允许偏差 实测值 5 浮顶导向支柱垂直度 允许偏差 实测值 6 内浮顶环形边缘侧板垂直度 允许偏差 实测值 7 内浮顶环形边缘侧板圆度 允许偏差 实测值 说明: 结论:符合设计及规范 GBJ128-90(立式圆筒形钢制焊接油罐施工及验收规范)要求. 施工班(组)长: 质量检查员: 技术负责人: 年 月 日 建设(监理)单位专业工程师: 年 月 日 储罐罐体组装检查记录 GY-45 单位工程名称 杏十八注水、变电站扩改建工程 工程编号 (05)0504C1-05 设备名称 300m 3 升压缓冲水罐 设备位号 深度污水处理站2 号 规格型号 H=7.5 米 ∮=7.5 米 1 罐壁 罐壁 圈板 编号 焊缝错边量 (㎜)纵 水平半径 (㎜) 焊缝错边量 (㎜)横 壁板上 口水平 垂直度 圆弧度 允许 结果 允许 结果 允许 结果 允许 结果 允许 结果 允许 结果 1(底圈) ≤1 0 +13 5 ≤1.5 0 ≤2 0 ≤3 1 ≤4 1 2 ≤1 0 ≤1.5 1 ≤4.5 0 ≤4 0 3 ≤1 0 ≤1.5 1 ≤4.5 0 ≤4 0 4 ≤1 0 ≤1.5 0 ≤4.5 0 ≤4 2 5(顶圈) ≤1 0.6 ≤2 2 ≤4.5 3 ≤4 0 2 罐底板局部凸凹度(㎜) 允许偏差 ≤50 实测值 20 3 罐顶板焊前凸凹度(㎜) 允许偏差 ≤10 实测值 6 4 浮顶外侧板半径偏差(㎜) 允许偏差 实测值 5 浮顶导向支柱垂直度 允许偏差 实测值 6 内浮顶环形边缘侧板垂直度 允许偏差 实测值 7 内浮顶环形边缘侧板圆度 允许偏差 实测值...
