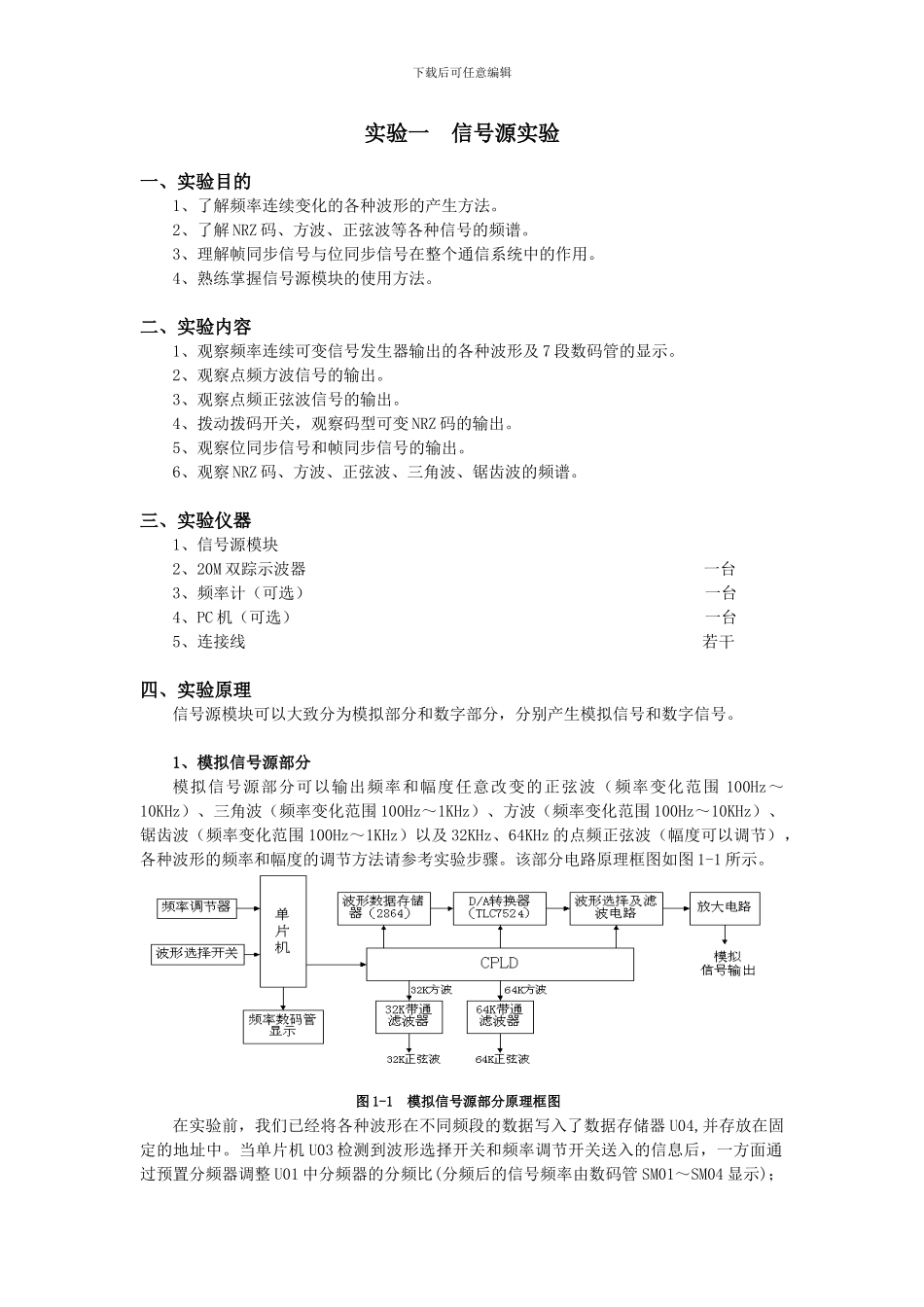

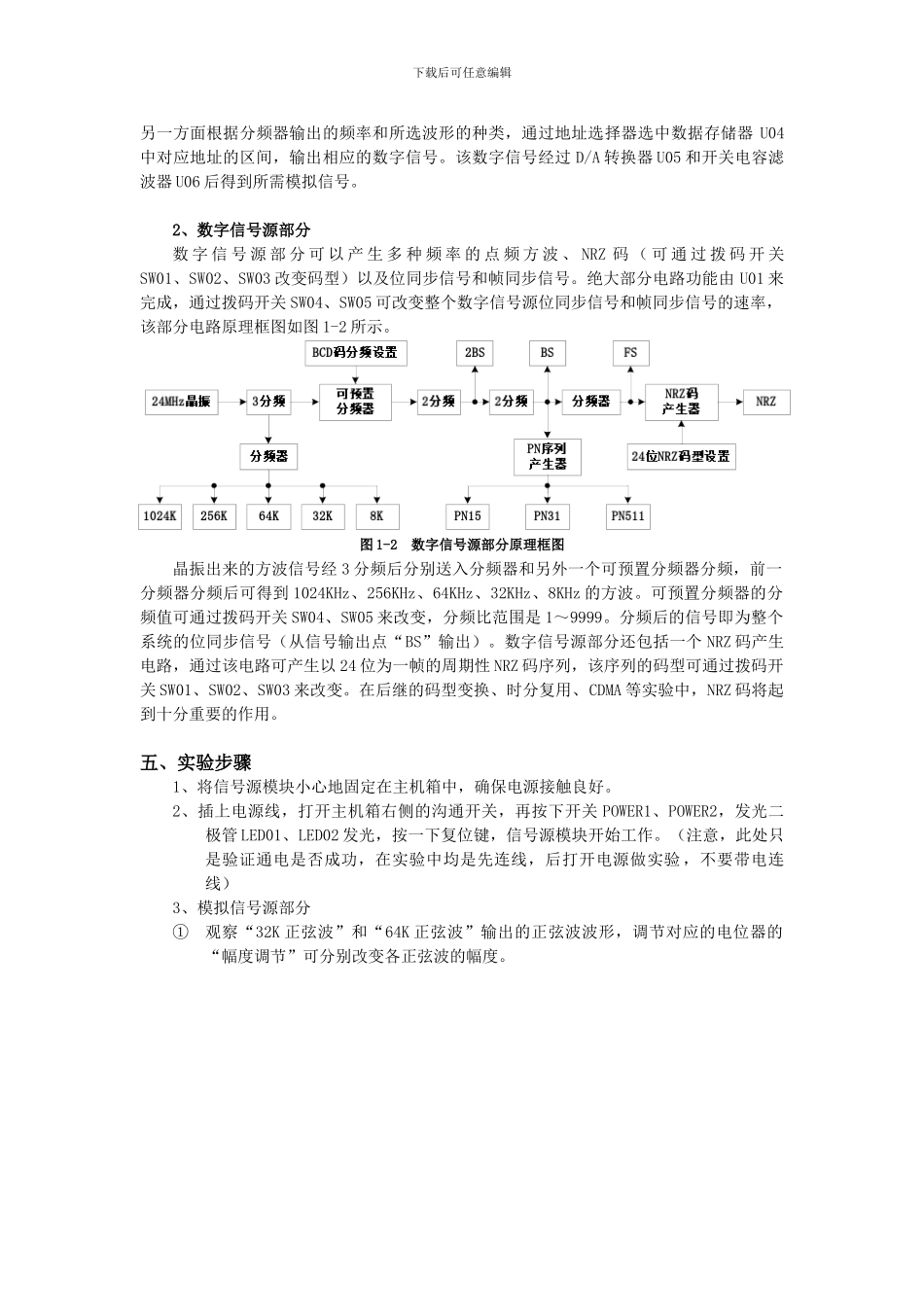

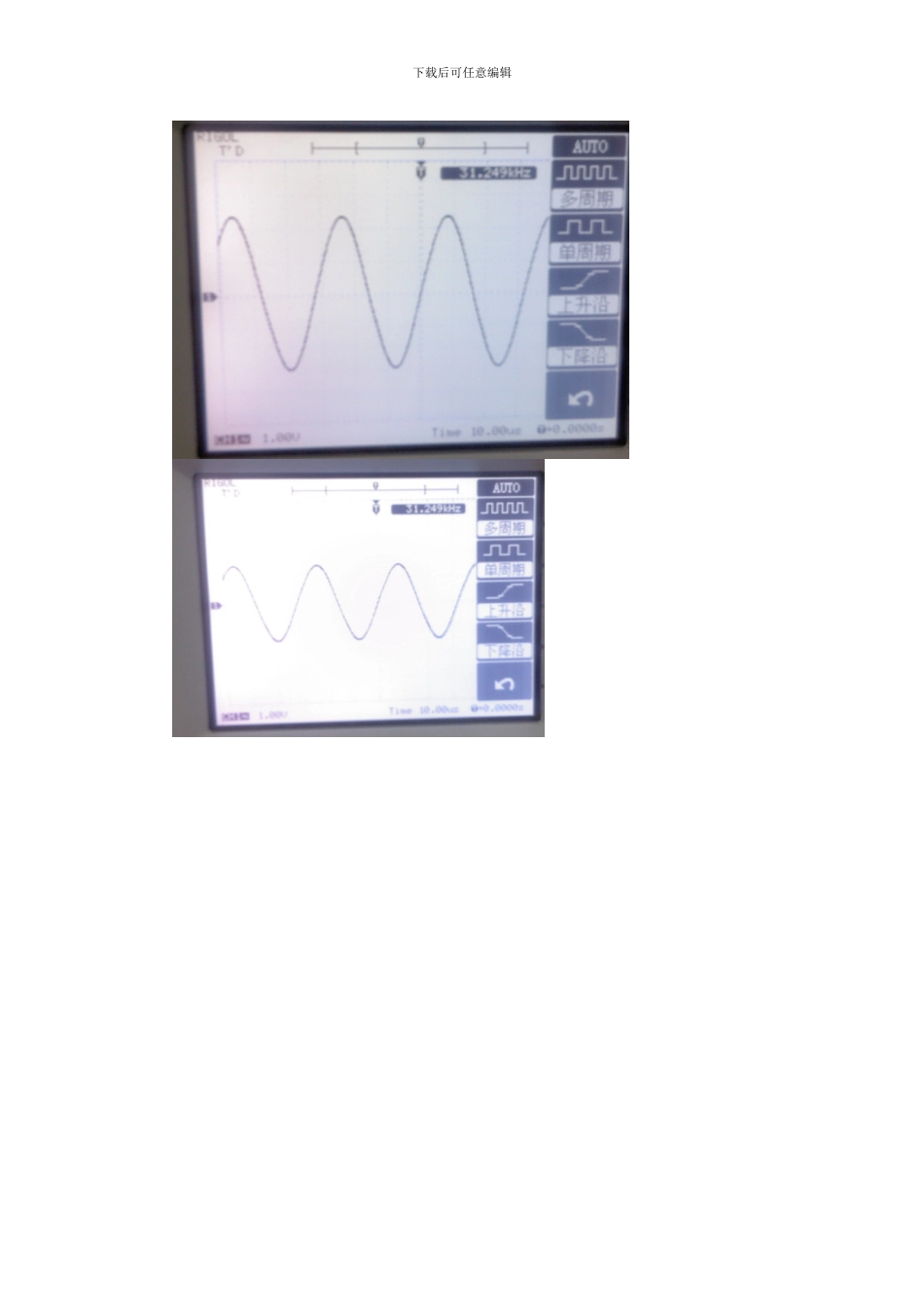

下载后可任意编辑实验一 信号源实验一、实验目的1、了解频率连续变化的各种波形的产生方法。2、了解 NRZ 码、方波、正弦波等各种信号的频谱。3、理解帧同步信号与位同步信号在整个通信系统中的作用。4、熟练掌握信号源模块的使用方法。二、实验内容1、观察频率连续可变信号发生器输出的各种波形及 7 段数码管的显示。2、观察点频方波信号的输出。3、观察点频正弦波信号的输出。4、拨动拨码开关，观察码型可变 NRZ 码的输出。5、观察位同步信号和帧同步信号的输出。6、观察 NRZ 码、方波、正弦波、三角波、锯齿波的频谱。三、实验仪器1、信号源模块2、20M 双踪示波器 一台3、频率计（可选）一台4、PC 机（可选）一台5、连接线 若干四、实验原理信号源模块可以大致分为模拟部分和数字部分，分别产生模拟信号和数字信号。1、模拟信号源部分模拟信号源部分可以输出频率和幅度任意改变的正弦波（频率变化范围 100Hz～10KHz）、三角波（频率变化范围 100Hz～1KHz）、方波（频率变化范围 100Hz～10KHz）、锯齿波（频率变化范围 100Hz～1KHz）以及 32KHz、64KHz 的点频正弦波（幅度可以调节），各种波形的频率和幅度的调节方法请参考实验步骤。该部分电路原理框图如图 1-1 所示。图 1-1 模拟信号源部分原理框图在实验前，我们已经将各种波形在不同频段的数据写入了数据存储器 U04,并存放在固定的地址中。当单片机 U03 检测到波形选择开关和频率调节开关送入的信息后，一方面通过预置分频器调整 U01 中分频器的分频比(分频后的信号频率由数码管 SM01～SM04 显示)；下载后可任意编辑另一方面根据分频器输出的频率和所选波形的种类，通过地址选择器选中数据存储器 U04中对应地址的区间，输出相应的数字信号。该数字信号经过 D/A 转换器 U05 和开关电容滤波器 U06 后得到所需模拟信号。2、数字信号源部分数 字 信 号 源 部 分 可 以 产 生 多 种 频 率 的 点 频 方 波 、 NRZ 码 （ 可 通 过 拨 码 开 关SW01、SW02、SW03 改变码型）以及位同步信号和帧同步信号。绝大部分电路功能由 U01 来完成，通过拨码开关 SW04、SW05 可改变整个数字信号源位同步信号和帧同步信号的速率，该部分电路原理框图如图 1-2 所示。图 1-2 数字信号源部分原理框图晶振出来的方波信号经 3 分频后分别送入分频器和另外一个可预置分频器分频，前一分频器分频后可得到 1024KHz、256KHz、64KHz、32KHz...
