充电桩施工安全标准规范

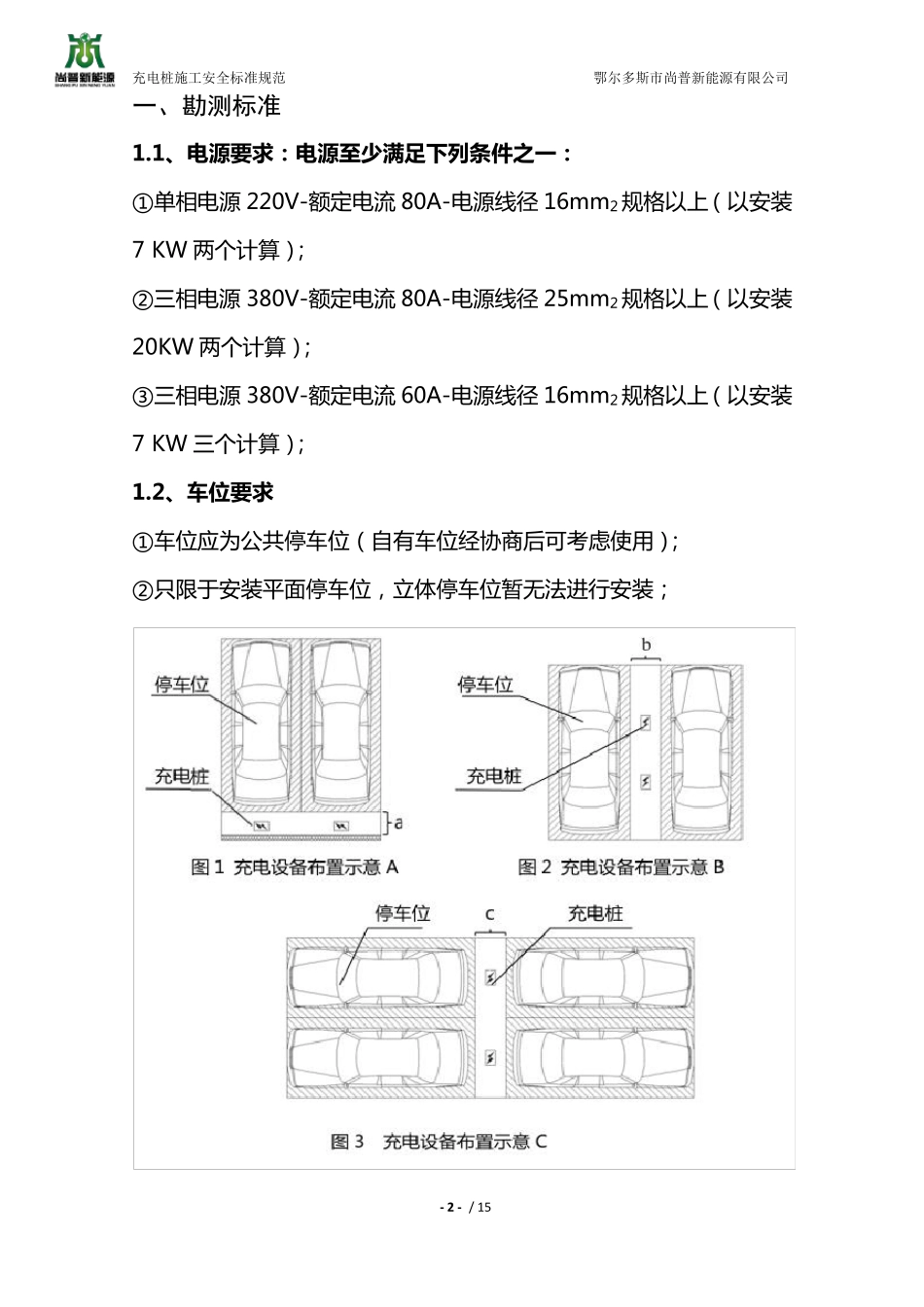

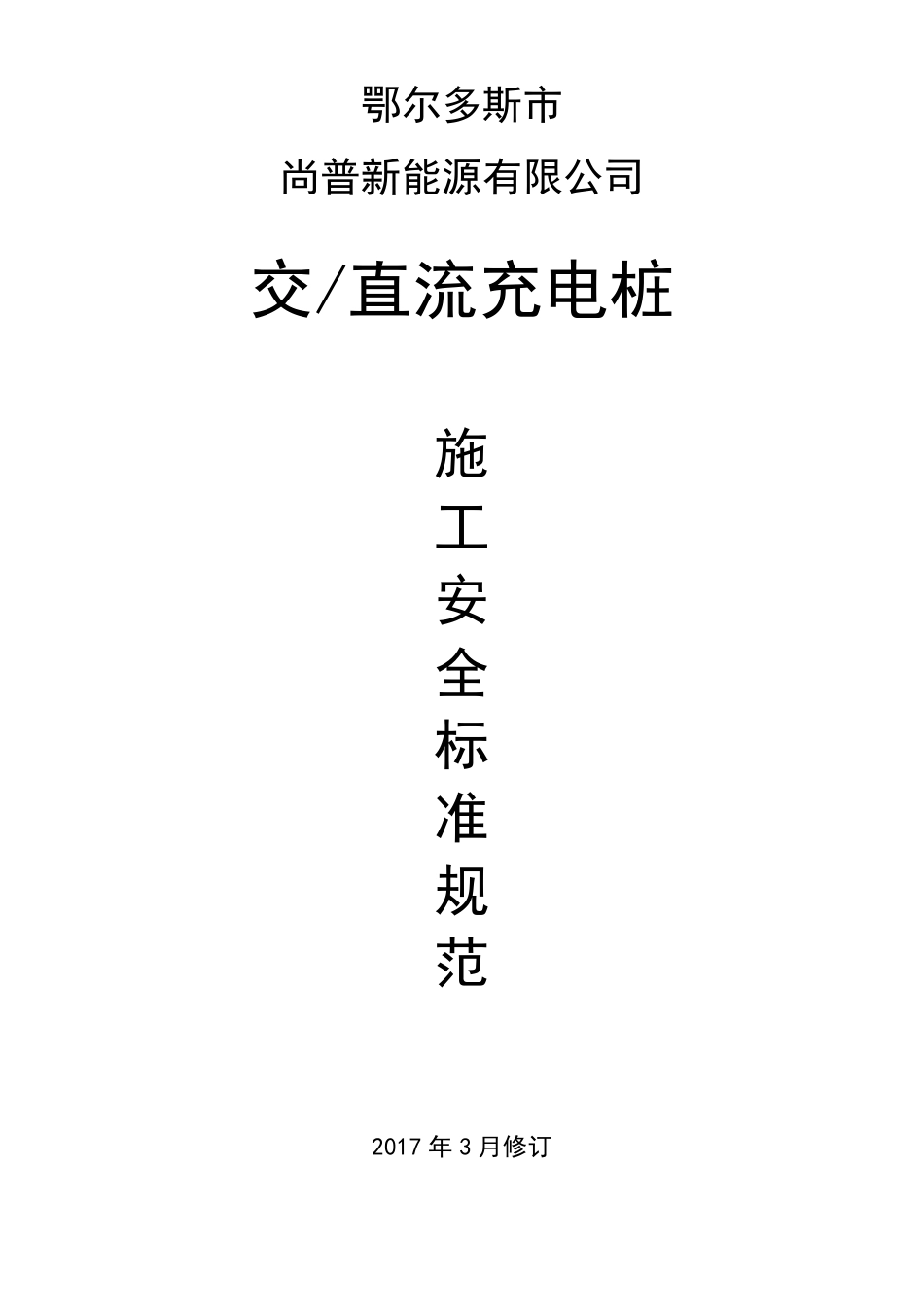

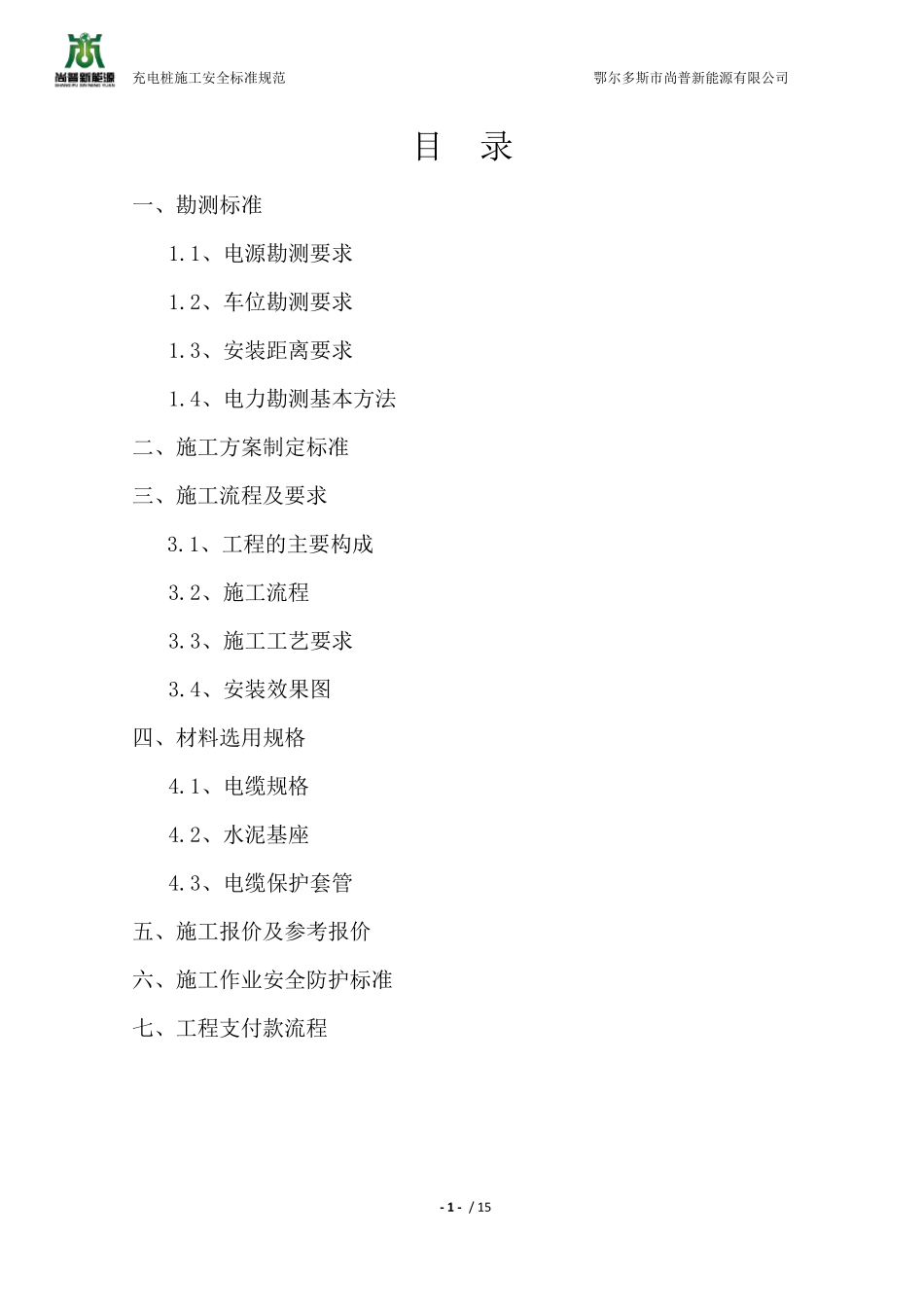

鄂尔多斯市 尚普新能源有限公司 交/直流充电桩 施 工 安 全 标 准 规 范 2017 年 3 月修订 充电桩施工安全标准规范 鄂尔多斯市尚普新能源有限公司 - 1 - / 15 目 录 一、勘测标准 1.1、电源勘测要求 1.2、车位勘测要求 1.3、安装距离要求 1.4、电力勘测基本方法 二、施工方案制定标准 三、施工流程及要求 3.1、工程的主要构成 3.2、施工流程 3.3、施工工艺要求 3.4、安装效果图 四、材料选用规格 4.1、电缆规格 4.2、水泥基座 4.3、电缆保护套管 五、施工报价及参考报价 六、施工作业安全防护标准 七、工程支付款流程 充电桩施工安全标准规范 鄂尔多斯市尚普新能源有限公司 - 2 - / 15 一、勘测标准 1.1、电源要求：电源至少满足下列条件之一： ①单相电源 220V-额定电流 80A-电源线径 16mm2 规格以上（以安装7 KW 两个计算）； ②三相电源 380V-额定电流 80A-电源线径 25mm2 规格以上（以安装20KW 两个计算）； ③三相电源 380V-额定电流 60A-电源线径 16mm2 规格以上（以安装7 KW 三个计算）； 1.2、车位要求 ①车位应为公共停车位（自有车位经协商后可考虑使用）； ②只限于安装平面停车位，立体停车位暂无法进行安装； 充电桩施工安全标准规范 鄂尔多斯市尚普新能源有限公司 - 3 - / 15 1.3、安装距离要求 ①主线电源接入点与充电桩或充电桩配电箱铺线距离优先考虑50m以内箱变或配电柜（箱）； ②安装充电桩应集中安装，同一个项目避免分散安装； ③根据车位情况也可适现场情况酌情考虑。 1.4、电力勘测方法 ①查看配电柜（箱）中总空开容量及备用空开容量，备用空开容量最少不得小于 60A (380V)。 ②如配电柜（箱）中无备用空开，查看总空开容量及各出线空开容量，核减配电柜（箱）内剩余容量，或询问物业是否可加装独立断路器。 ③如配电柜（箱）备用空开满足安装要求，备用空开进线端规格应至少满足 10 mm2。 二、施工方案制定标准 2.1、施工方案必须依据国家及行业相关标准、规范及公司施工质量工艺技术标准要求进行制定； 2.2、施工方案编制前 ，勘 测 人 员 应充分考察 现场环 境 ，并 就 电源接入、电缆 铺设 、设 备安装位置 及公共 车位位置 与甲 方进行充分沟 通 并 确 认 。 2.3、针 对 工程 现场施工的 特 殊 性 ，编制详 细 的 安装设 计 、所 需 耗 材 、工程 实 施方案和 项目质量...
