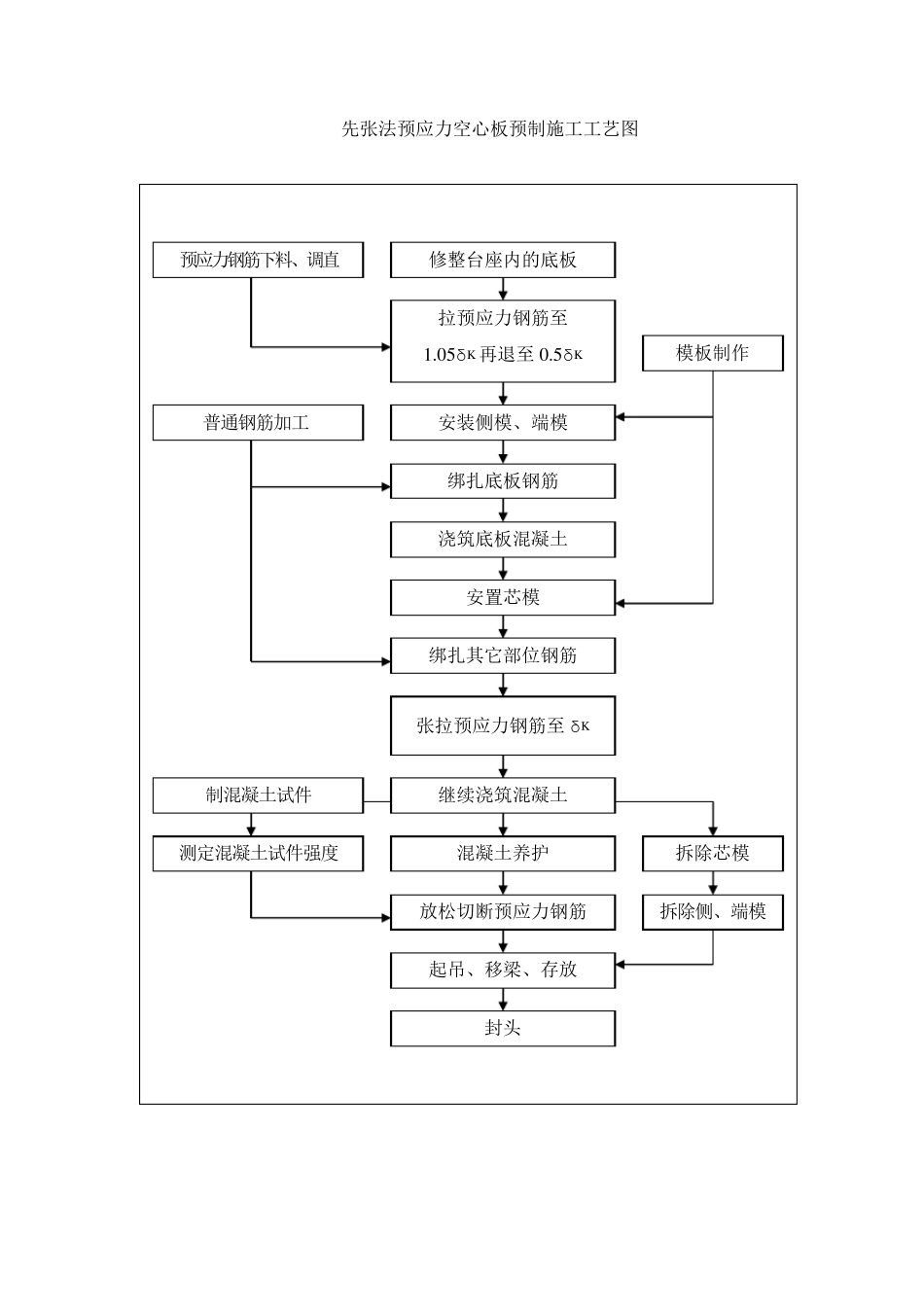

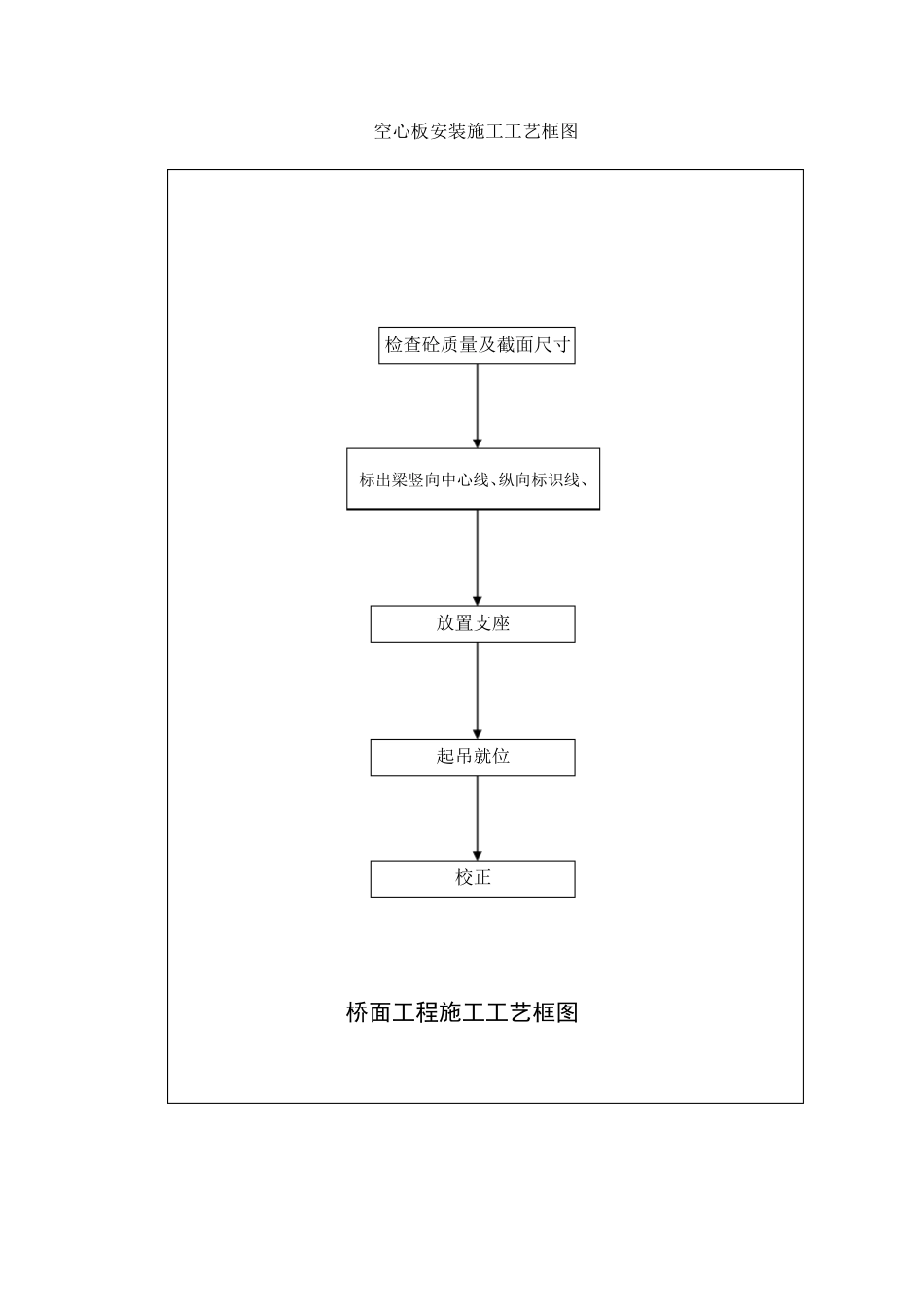

先张法预应力空心板预制施工工艺图 预应力钢筋下料、调直 修整台座内的底板 模板制作 拉预应力钢筋至 1.05δK 再退至 0.5δK 安装侧模、端模 绑扎底板钢筋 浇筑底板混凝土 安置芯模 绑扎其它部位钢筋 张拉预应力钢筋至 δK 继续浇筑混凝土 混凝土养护 放松切断预应力钢筋 起吊、移梁、存放 封头 拆除芯模 拆除侧、端模 普通钢筋加工 制混凝土试件 测定混凝土试件强度 先 张 法 预 应 力 混 凝 土 板 梁 施 工 流 程 图 文 字 说 明 1、 先 张 法 预 应 力 张 拉 台 座 采 用 压 杆 式 台 座 ， 传 力 杆 与 传 力 杆 之 间 的 联 系 横 梁 采 用 整 体 浇 注 的 25#钢 筋 砼 ， 为 了 防 止 冬 季 地 基 冻 胀 ， 传 力 杆 及 联 系 横 梁均 设 在 冻 胀 线 以 下 ， 台 面 部 分 用 砂 砾 填 平 后 ， 为 了 防 止 槽 内 积 水 浸 泡 ， 用 130mm厚 的 20#砼 封 面 ， 底 模 采 用 5mm 厚 钢 板 。 2、 张 拉 机 具 (千 斤 顶 、 表 、 油 泵 )到 具 有 资 质 的 检 定 机 构 进 行 标 定 。 3、 张 拉 台 座 建 好 后 ， 张 拉 机 具 标 定 后 ， 即 可 进 行 梁 板 预 制 。 4、 首 先 将 台 面 清 理 干 净 ， 刷 脱 模 剂 ， 并 且 铺 上 铁 皮 进 行 隔 离 ， 然 后 进 行 预 应 力 筋 下 料 。 5、 预 应 力 筋 下 料 后 进 行 张 拉 ， 张 拉 程 序 如 下 ： 低 松 驰力 筋 ： 0 初应 力 σcon((持荷2min) 锚固 6、 预 应 力 筋 张 拉 完毕后 进 行 钢 筋 绑扎， 绑扎钢 筋 时应 注 意预 埋件及 各部 尺寸。 7、 钢 筋 绑扎完毕， 经检 查合格后 ， 即 可 支立侧模 板 ， 模 板 支立应 稳固、 牢靠， 保证尺寸。 8、 板 支立完毕， 经检 查合格后 ， 即 可 进 行 砼 浇 筑， 混 凝 土 应 符合配 合比 要 求 ， 搅 拌 均 匀 ， 由 机 动 翻 车 运 至 浇 筑地 点 ， 人 工 入 模 。 砼 浇 筑应 先 浇 筑底 板 ， 采用 平 板 振 捣 器 振 捣 ， 振 捣 完毕后 安 放 充 气 芯 模 。 安 放 前 ， 应 先 检 查芯 模 封 闭...
