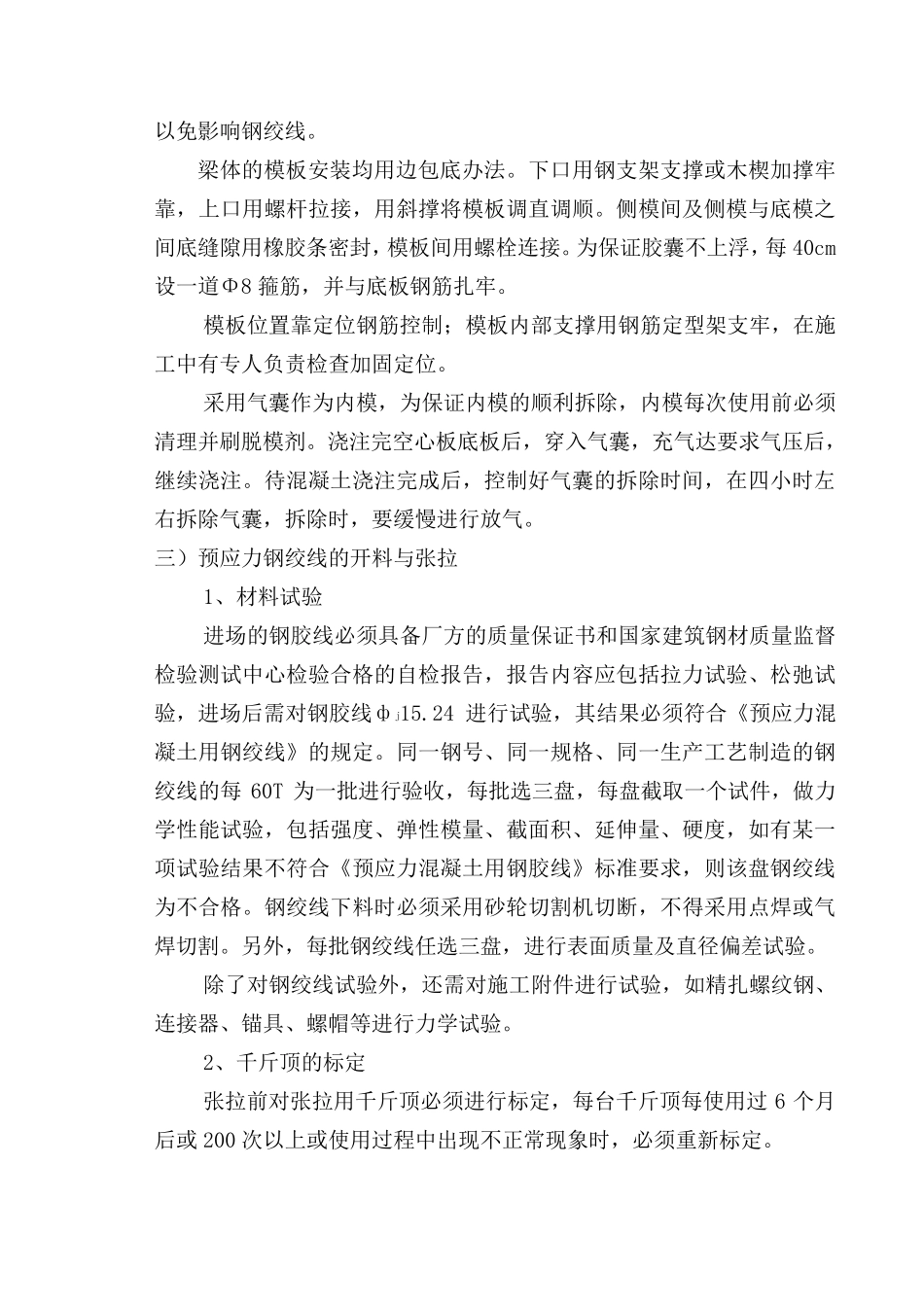

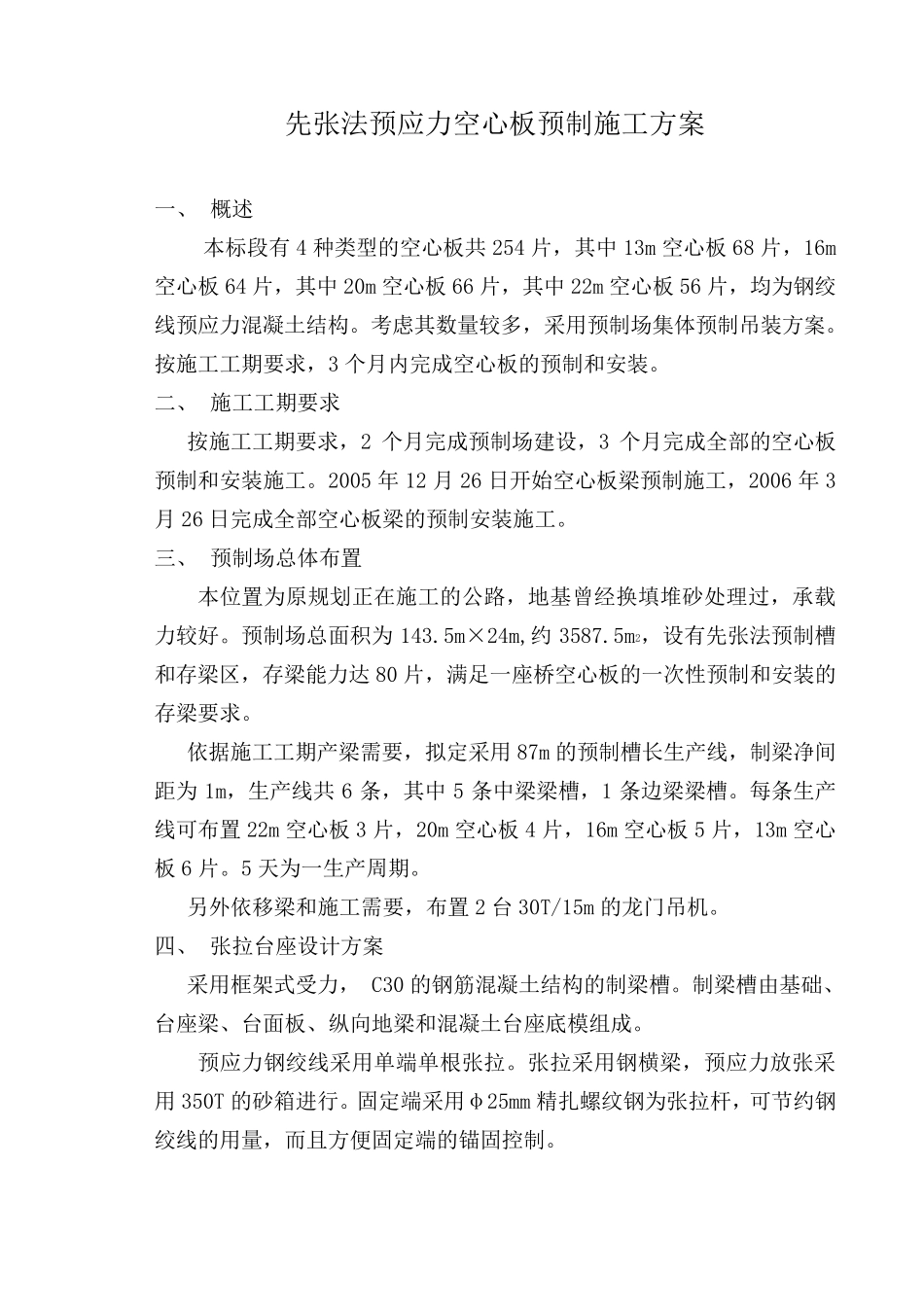

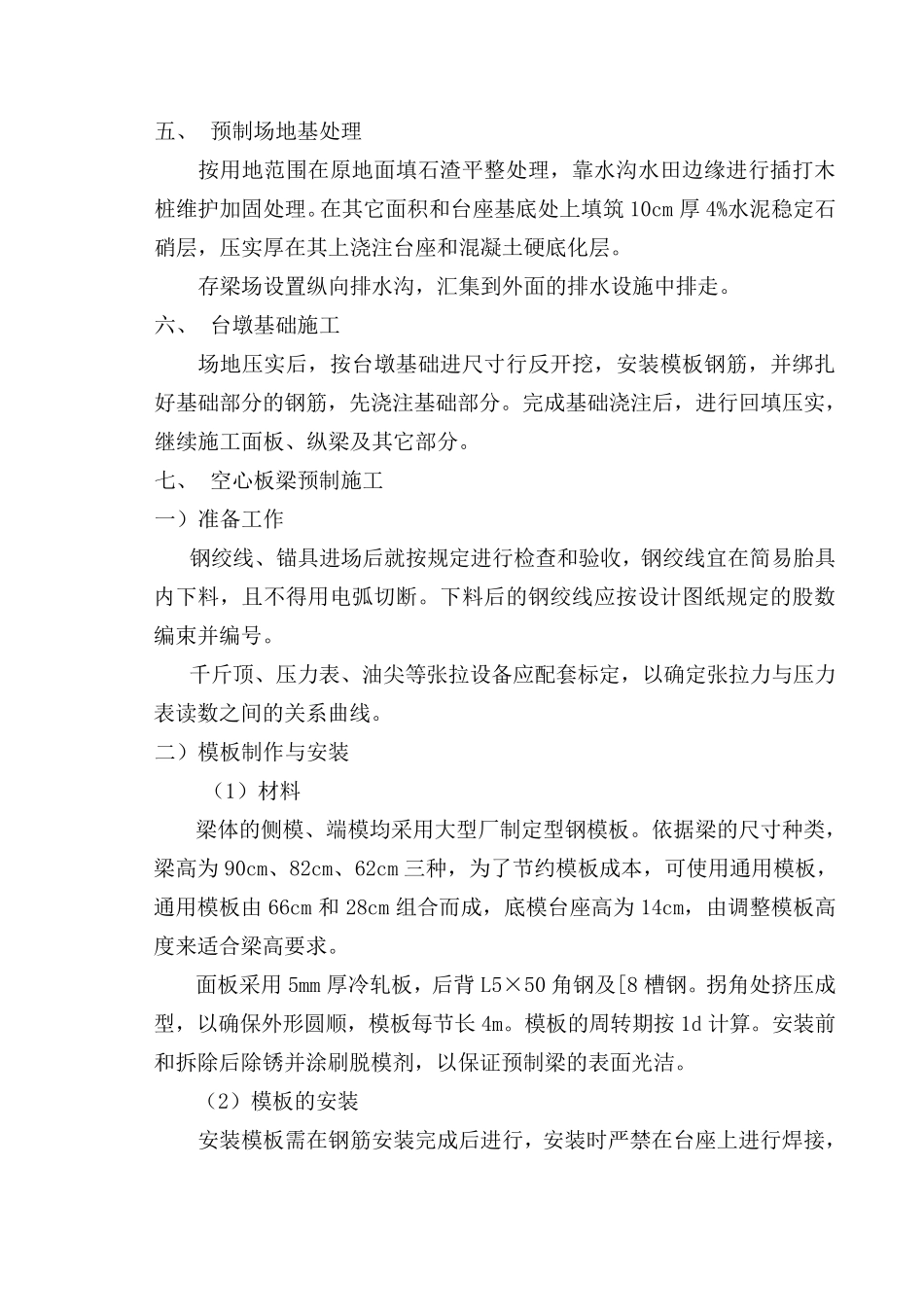

先张法预应力空心板预制施工方案 一、 概述 本标段有4 种类型的空心板共254 片，其中13m 空心板68 片，16m空心板64 片，其中20m 空心板66 片，其中22m 空心板56 片，均为钢绞线预应力混凝土结构。考虑其数量较多，采用预制场集体预制吊装方案。按施工工期要求，3 个月内完成空心板的预制和安装。 二、 施工工期要求 按施工工期要求，2 个月完成预制场建设，3 个月完成全部的空心板预制和安装施工。2005 年12 月26 日开始空心板梁预制施工，2006 年3月26 日完成全部空心板梁的预制安装施工。 三、 预制场总体布置 本位置为原规划正在施工的公路，地基曾经换填堆砂处理过，承载力较好。预制场总面积为143.5m×24m,约 3587.5m2，设有先张法预制槽和存梁区，存梁能力达 80 片，满足一座桥空心板的一次性预制和安装的存梁要求。 依据施工工期产梁需要，拟定采用87m 的预制槽长生产线，制梁净间距为1m，生产线共6 条，其中5 条中梁梁槽，1 条边梁梁槽。每条生产线可布置22m 空心板3 片，20m 空心板4 片，16m 空心板5 片，13m 空心板6 片。5 天为一生产周期。 另外依移梁和施工需要，布置2 台30T/15m 的龙门吊机。 四、 张拉台座设计方案 采用框架式受力， C30 的钢筋混凝土结构的制梁槽。制梁槽由基础、台座梁、台面板、纵向地梁和混凝土台座底模组成。 预应力钢绞线采用单端单根张拉。张拉采用钢横梁，预应力放 张采用350T 的砂箱 进 行 。固 定端采用φ 25mm 精 扎 螺 纹 钢为张拉杆 ，可节 约钢绞线的用量，而 且 方便 固 定端的锚 固 控 制。 五 、 预 制 场 地 基 处 理 按 用 地 范 围 在 原 地 面 填 石 渣 平 整 处 理 ， 靠 水 沟 水 田 边 缘 进 行 插 打 木桩 维 护 加 固 处 理 。在 其 它 面 积 和 台 座 基 底 处 上 填 筑 10cm 厚 4%水 泥 稳 定 石硝 层 ， 压 实 厚 在 其 上 浇 注 台 座 和 混 凝 土 硬 底 化 层 。 存 梁 场 设 置 纵 向 排 水 沟 ， 汇 集 到 外 面 的 排 水 设 施 中 排 走 。 六 、 台 墩 基 础 施 工 场 地 压 实 后 ， 按 台 墩 基 础 进 尺 寸 行 反 开 挖 ， 安 装 模 板 钢 筋 ， 并 绑 扎好 基 础 部 分 的 钢 筋 ， 先 浇 注 基 础 部 分 。 完 成 ...
