先简支后连续预应力混凝土连续箱梁30m计算书

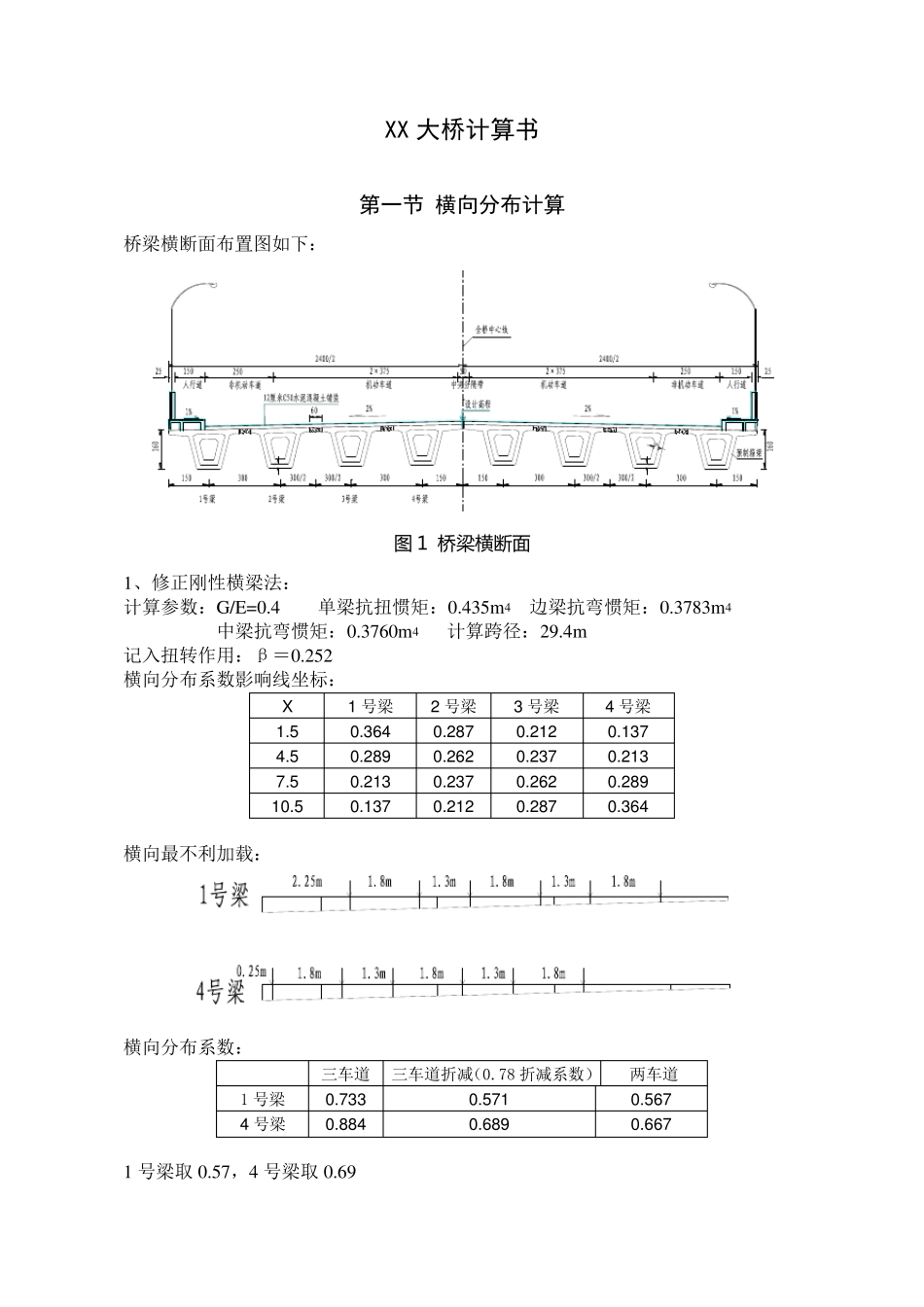

XX 大桥计算书 第一节 横向分布计算 桥梁横断面布置图如下： 图 1 桥梁横断面 1、修正刚性横梁法： 计算参数：G/E=0.4 单梁抗扭惯矩：0.435m4 边梁抗弯惯矩：0.3783m4 中梁抗弯惯矩：0.3760m4 计算跨径：29.4m 记入扭转作用：β＝0.252 横向分布系数影响线坐标： X 1 号梁 2 号梁 3 号梁 4 号梁 1.5 0.364 0.287 0.212 0.137 4.5 0.289 0.262 0.237 0.213 7.5 0.213 0.237 0.262 0.289 10.5 0.137 0.212 0.287 0.364 横向最不利加载： 横向分布系数： 三车道 三车道折减（0.78 折减系数） 两车道 1 号梁 0.733 0.571 0.567 4 号梁 0.884 0.689 0.667 1 号梁取 0.57，4 号梁取 0.69 2、刚接梁法： 计算参数：G/E=0.4 单梁抗扭惯矩：0.435m 4 边梁抗弯惯矩：0.3783m 4 中梁抗弯惯矩：0.3760m 4 计算跨径：29.4m 悬臂长：0.6625m 横向分布系数影响线坐标： X 1 号梁 2 号梁 3 号梁 4 号梁 0.0 0.385 0.289 0.202 0.124 1.5 0.351 0.281 0.215 0.154 3.0 0.317 0.272 0.227 0.184 4.5 0.282 0.262 0.239 0.216 6.0 0.248 0.252 0.252 0.248 7.5 0.216 0.239 0.262 0.282 9.0 0.184 0.227 0.272 0.317 10.5 0.154 0.215 0.281 0.351 12.0 0.124 0.202 0.289 0.385 横向最不利加载： 横向分布系数： 三车道 三车道折减（0.78 折减系数） 两车道 1 号梁 0.734 0.572 0.556 4 号梁 0.866 0.676 0.647 1 号梁取0.57，4 号梁取0.68 第二节 冲击系数计算 计算参数：E=3.45×1010 N/m 2 抗弯惯矩：0.3760m 4 计算跨径：30.0m G=31161N/m m c=3176.45kg/m 122213.6164.86223.6518.452ccccEIflmEIflm 1f 适用于连续梁正弯矩及剪力效应，对应1u ＝0.264 2f 适用于连续梁负弯矩效应，对应2u ＝0.361 第三节 主梁计算 一、 结构设计概况 桥 梁 全 宽 为 24.0m， 桥 面 净 空 ： 1.5m 人 行 道 +2.5m 非 机 动 车 道 +2×3.75m 行车 道 +0.5m 分 隔 带 +2×3.75m 行 车 道 +2.5m 非 机 动 车 道 +1.5m 人 行 道 ；设 计 速 度 ：80 公 里 /小 时 ； 设 计 荷 载 ： 公 路 —I 级 。 地 震 动 峰 值 加 速 度 系 数 为 0.05。 主 桥 上 部 结 构 为 （ 4×30+5×30+4×30+5×30+4×3...
