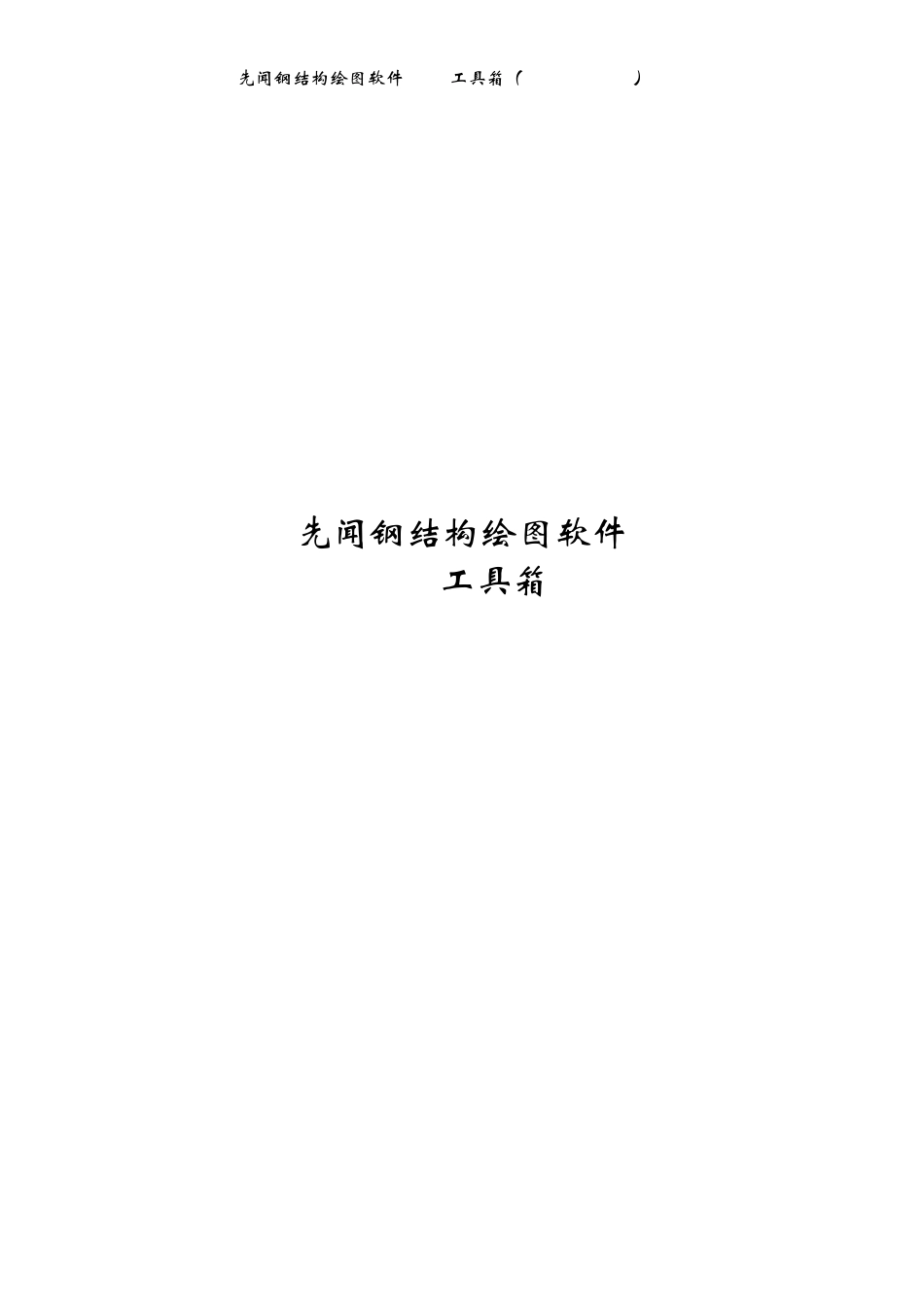

先闻钢结构绘图软件-CAD工具箱（V2013.02.27）11先闻钢结构绘图软件CAD工具箱使用手册先闻钢结构绘图软件-CAD工具箱（V2013.02.27）22一、先闻钢结构绘图软件 CAD工具箱简介先闻钢结构绘图软件—CAD工具箱是一款帮助技术人员解决 CAD绘图中实际需求的辅助工具。本工具使用范围广泛，涉及到钢结构设计、深化、放样各个方面；功能齐全，包含辅助绘图、文字工具、图层转换等诸多功能。安装简单，使用方便，并且永久免费。功能介绍：1.绘图工具：包含了全局设置，型钢截面参数查询，坐标标注，梁简化绘制，型钢材料表，快速绘图符号，焊缝标注，螺栓螺母，锚栓绘制等。2.钢构节点：包含梁柱节点，梁梁节点，柱脚节点，支撑及其他节点。3.图形工具：Z坐标归零，曲线条件分段，节点图等比缩放，长度/面积/体积查询，多义线合并，对象排列对齐，标注关联性设置等。折断线，圆管折断线，二维/三维相贯线绘制等。4.文字工具：文字合并，数字累加，文字选点分段，文字对齐，数字排列编序等。5.显示工具：图形按部分/层/颜色/线型/类型的隐藏与显示。图形按所在层/标注样式/文本样式/线型/线型比例的锁定与解锁。二、如何安装 CAD工具箱请到先闻官网http://x.exianwen.com/下载软件最新安装包。首先解压先闻工具箱安包，双击运行“先闻工具箱安装.exe”文件，打勾选择 CAD工具箱所要安装到的 AutoCAD版本，选择所要安装的磁盘位置后点确定安装。软件支持 AutoCAD2000~AutoCAD2012及以上版本。安装过程及界面如下：exe格式安装包先闻钢结构绘图软件-CAD工具箱（V2013.02.27）33选择 CAD工具箱所要安装到的 AutoCAD版本选择所要安装的磁盘先闻钢结构绘图软件-CAD工具箱（V2013.02.27）44工具安装完成工具最小化悬浮图标先闻钢结构绘图软件-CAD工具箱（V2013.02.27）55侧面工具栏卸载方法：点击“先闻工具箱安装.exe”即可执行卸载。三、工具条命令介绍【绘图】1、设置1）基本设置：设置图纸比例、类别名称、图层名、颜色、线型、基础线宽、线宽类型、文字高度、文字宽高比等全局参数。如图：先闻钢结构绘图软件-CAD工具箱（V2013.02.27）662、型钢1）型钢截面：常用国标型钢截面参数查询。如图：2）型钢材料表：材料表编制工具，快速进行材料统计计算。国标型钢自动识别，自动计算重量。如图：先闻钢结构绘图软件-CAD工具箱（V2013.02.27）77材料表输入界面规格示例界面先闻钢结构绘图软件-CAD工具箱（V2013.02.27）88材料表出图效果3、常用1）标标注2D...
