光伏勘察报告

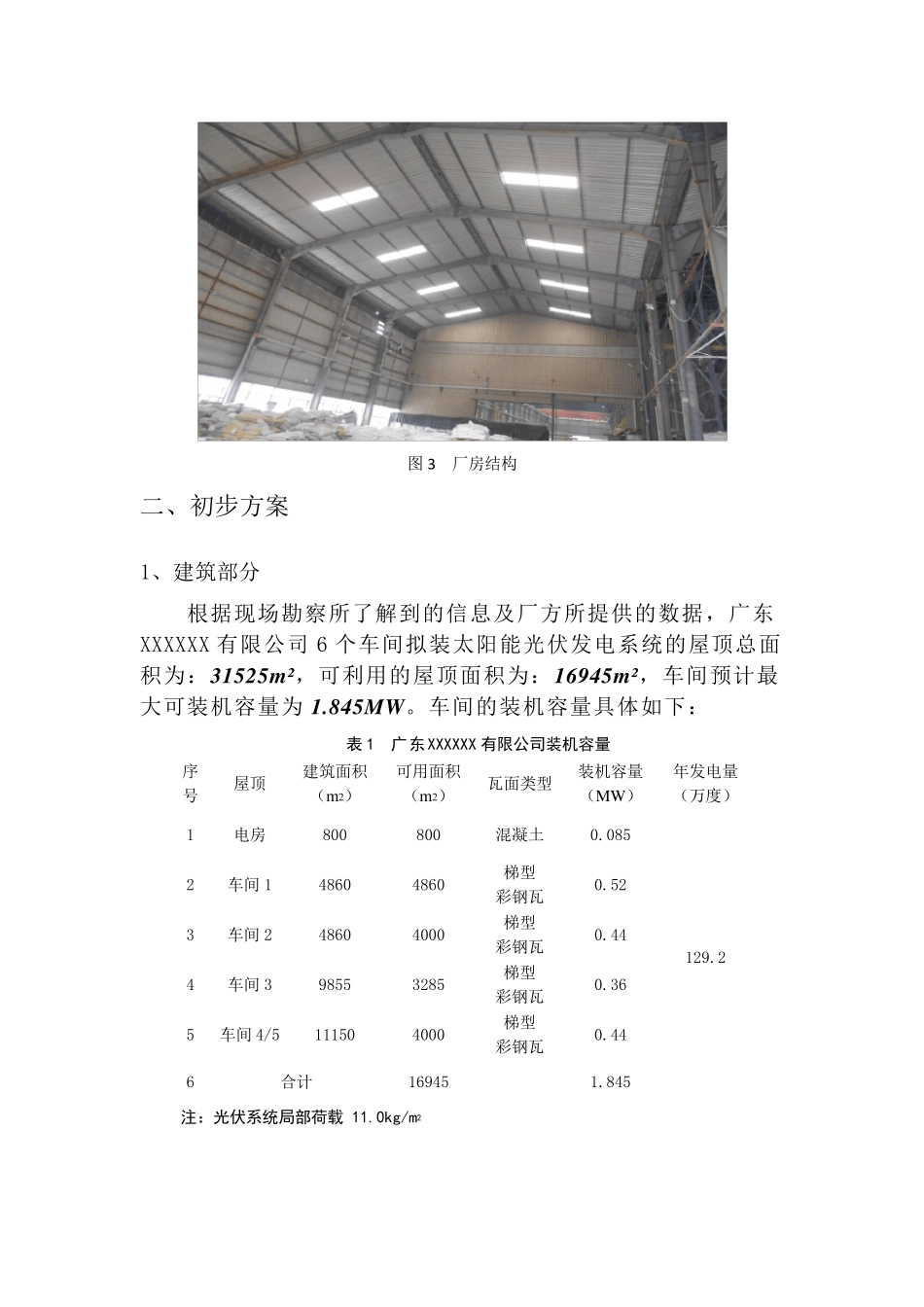

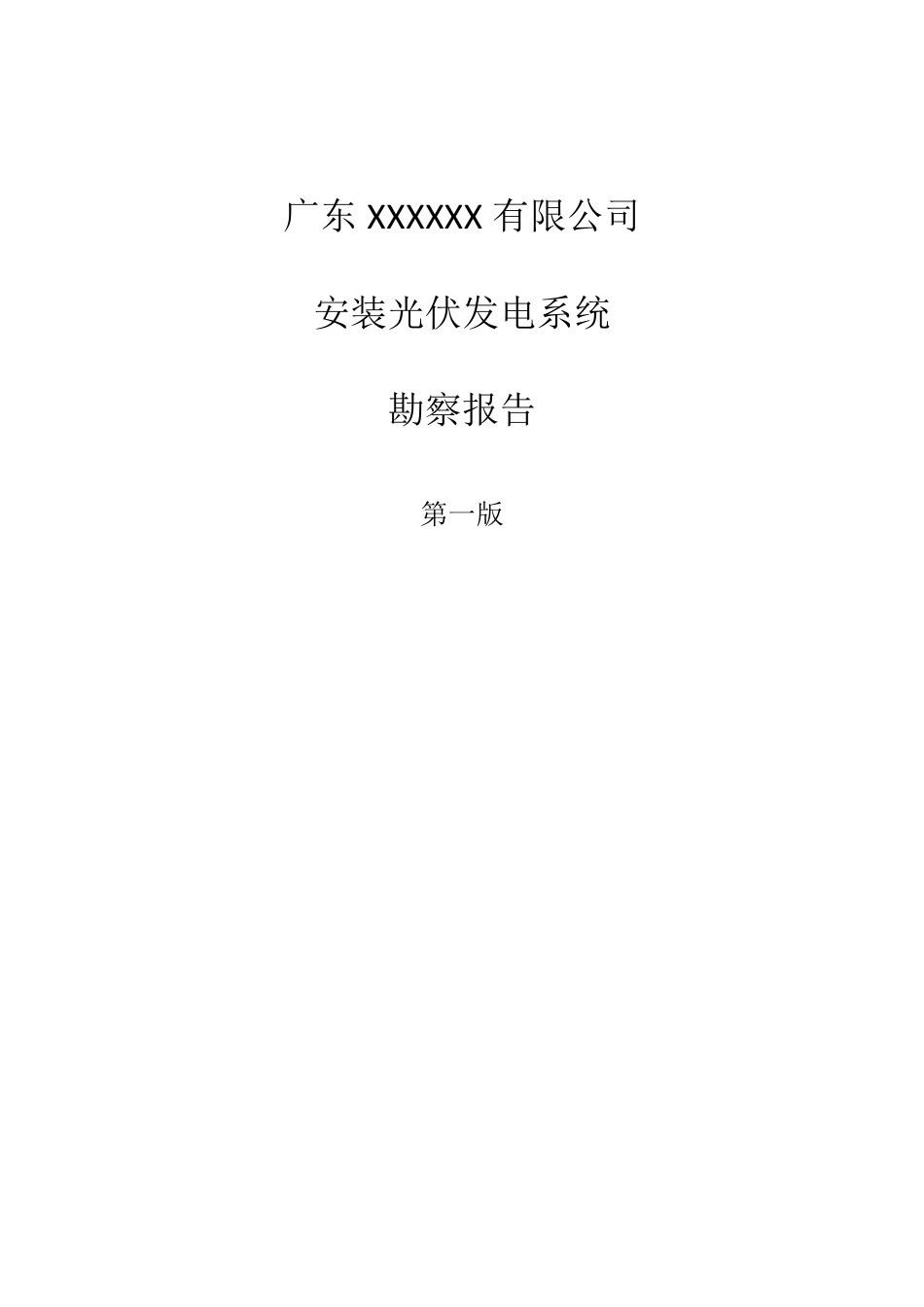

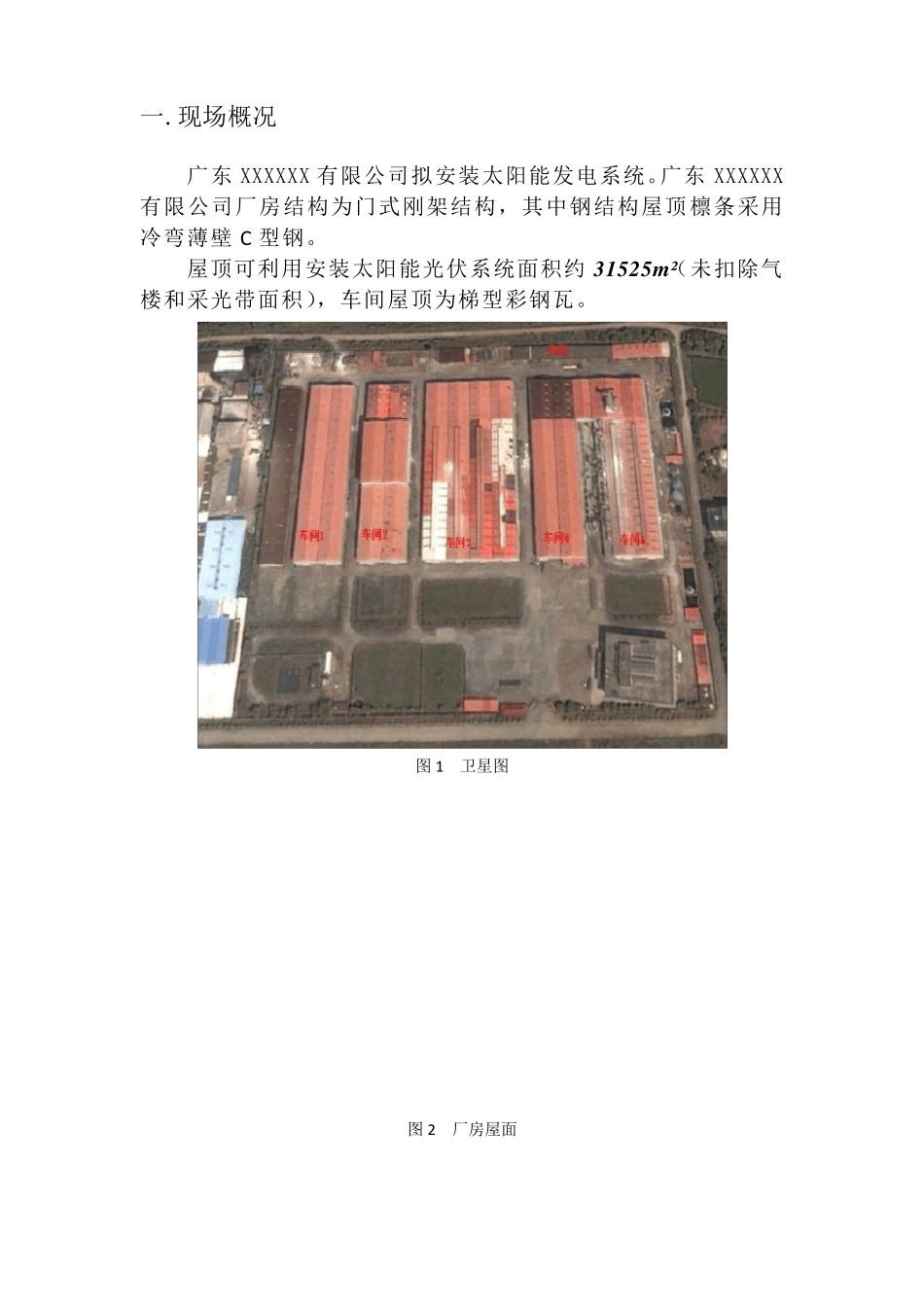

广东X X X X X X 有限公司 安装光伏发电系统 勘察报告 第一版 一.现场概况 广东XXXXXX 有限公司拟安装太阳能发电系统。广东XXXXXX有限公司厂房结构为门式刚架结构，其中钢结构屋顶檩条采用冷弯薄壁 C 型钢。 屋顶可利用安装太阳能光伏系统面积约 31525m²（未扣除气楼和采光带面积），车间屋顶为梯型彩钢瓦。 图 1 卫星图 图 2 厂房屋面 图3 厂房结构 二、初步方案 1、建筑部分 根据现场勘察所了解到的信息及厂方所提供的数据，广东XXXXXX 有限公司 6 个车间拟装太阳能光伏发电系统的屋顶总面积为：31525m²，可利用的屋顶面积为：16945m²，车间预计最大可装机容量为 1.845MW。车间的装机容量具体如下： 表1 广东XXXXXX 有限公司装机容量 序号 屋顶 建筑面积（m2） 可用面积（m2） 瓦面类型 装机容量（MW） 年发电量（万度） 1 电房 800 800 混凝土 0.085 129.2 2 车间 1 4860 4860 梯型 彩钢瓦 0.52 3 车间 2 4860 4000 梯型 彩钢瓦 0.44 4 车间 3 9855 3285 梯型 彩钢瓦 0.36 5 车间 4/5 11150 4000 梯型 彩钢瓦 0.44 6 合计 16945 1.845 注：光伏系统局部荷载 11.0kg/m2 2、结构部分 厂房为门式刚架结构，檩条采用冷弯薄壁C 型钢，可安装太阳能光伏系统的车间屋顶瓦面情况良好。在光伏系统支架结构安装过程中，支架与彩钢瓦连接处采用专门的夹具固定，并未对彩钢瓦造成破坏，极大限度地降低因安装组件而导致屋顶漏水的机率。具体安装过程参见如下组图： 表2 广东XXXXXX 有限公司厂房一荷载增量 序号 屋顶 装机容量（MW） 组件数量（块） 组件规格（m m ） 组件单重（kg） 檩条增 加重量（kg/m 2） 屋架增 加重量（kg/m 2） 1 电房 0.085 340 1650x990x40 18.0 - - 2 车间1 0.52 2080 1650x990x40 18.0 11.0 7.7 3 车间2 0.44 1760 1650x990x40 18.0 11.0 7.9 4 车间3 0.36 1440 1650x990x40 18.0 11.0 7.9 5 车间4/5 0.44 1760 1650x990x40 18.0 11.0 7.9 图4 夹具示意图 3、电气部分 光伏发电方式采用“自发自用，余电上网”方式接入 XXX 公司内的配电网；“自发自用，余电上网”是指分布式光伏发电系统所发电力主要由电力用户自己使用，多余电量馈入电网。它是分布式光伏发电的一种商业模式。对于这种运行模式，光伏并网点设在用户电表的负载侧，需要增加一块光伏反送电量的计量...
