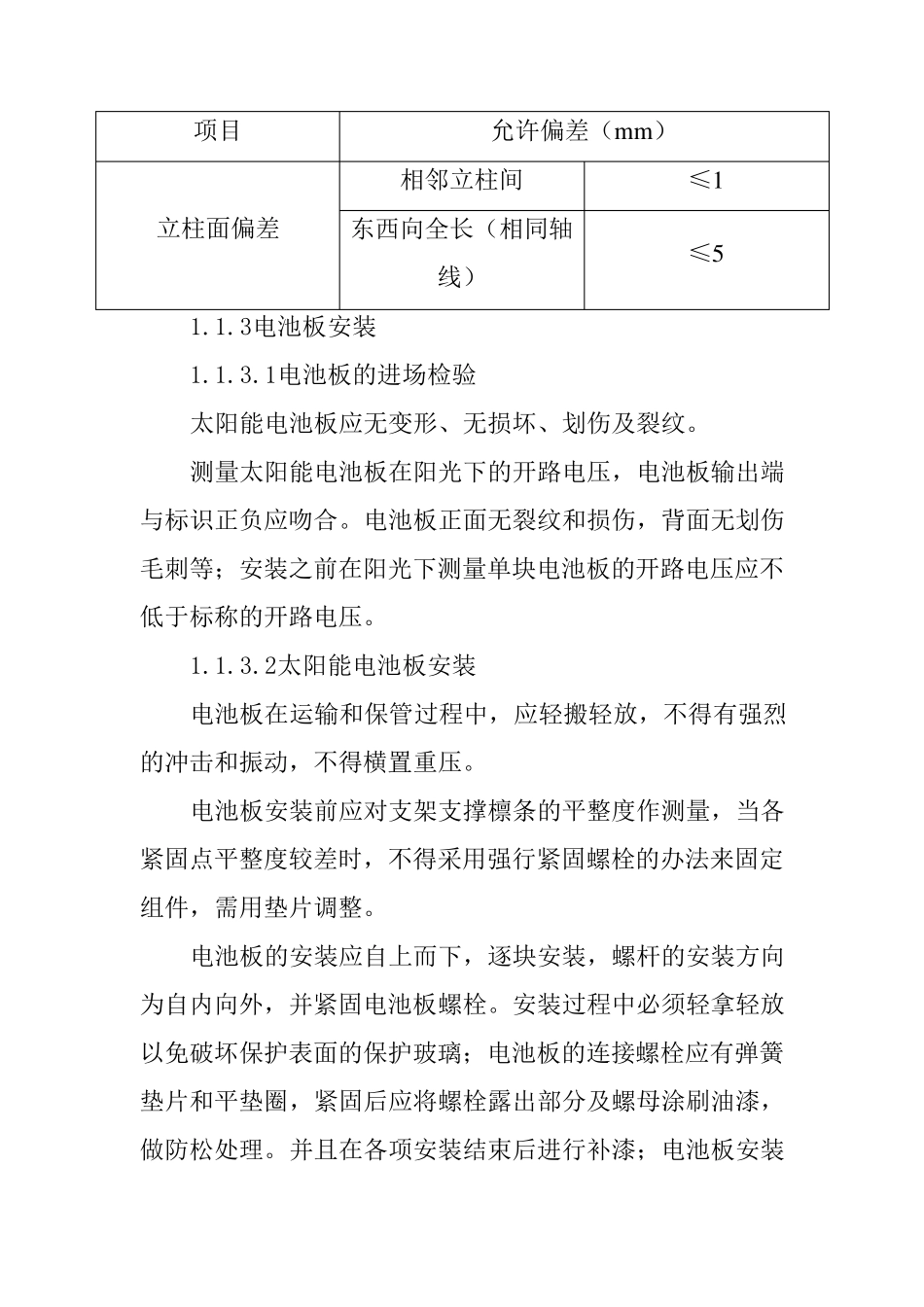

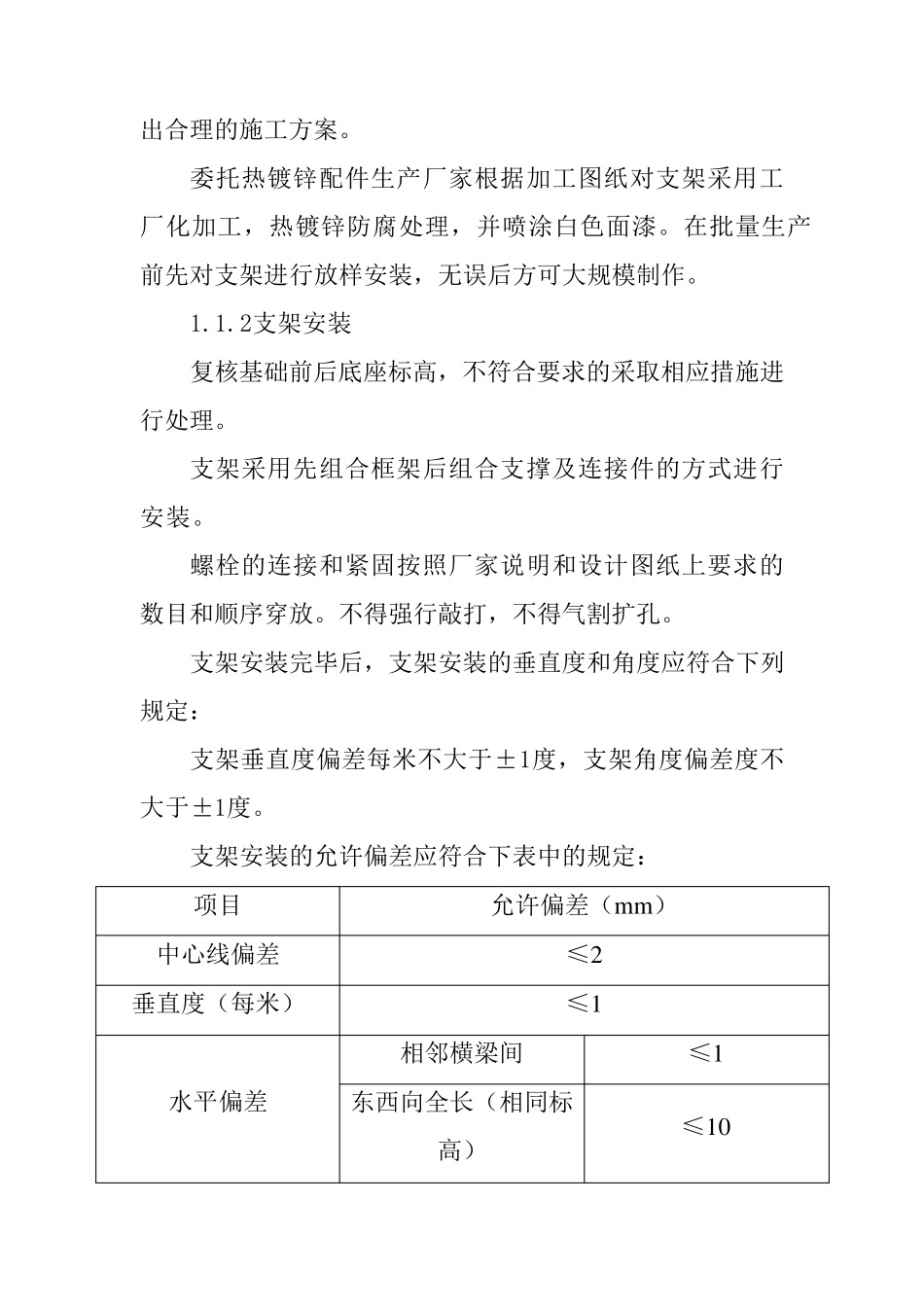

光伏发电工程施工工艺和方法 1.1施工方法 1.1.1施工准备 熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准以及制造厂提供的资料。 编制施工方案。在全面熟悉施工图纸的基础上，依据图纸并根据施工现场情况、技术力量及技术装备情况，综合作支架安装 光伏组件安装 光伏组件测试 电缆、线管敷设 电缆头制作 逆变器安装 汇流箱安装 方阵整体接线 复核接线 系统联调 系统测试 验收移交 防雷接地装置施工 接地电阻测试 避雷器调试 光伏发电工程施工工艺流程图 施工准备 支架工厂化制作 出合理的施工方案。 委托热镀锌配件生产厂家根据加工图纸对支架采用工厂化加工，热镀锌防腐处理，并喷涂白色面漆。在批量生产前先对支架进行放样安装，无误后方可大规模制作。 1.1.2支架安装 复核基础前后底座标高，不符合要求的采取相应措施进行处理。 支架采用先组合框架后组合支撑及连接件的方式进行安装。 螺栓的连接和紧固按照厂家说明和设计图纸上要求的数目和顺序穿放。不得强行敲打，不得气割扩孔。 支架安装完毕后，支架安装的垂直度和角度应符合下列规定： 支架垂直度偏差每米不大于±1度，支架角度偏差度不大于±1度。 支架安装的允许偏差应符合下表中的规定： 项目 允许偏差（m m ） 中心线偏差 ≤2 垂直度（每米） ≤1 水平偏差 相邻横梁间 ≤1 东西向全长（相同标高） ≤10 项目 允许偏差（m m ） 立柱面偏差 相邻立柱间 ≤1 东西向全长（相同轴线） ≤5 1.1.3电池板安装 1.1.3.1电池板的进场检验 太阳能电池板应无变形、无损坏、划伤及裂纹。 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。电池板正面无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应不低于标称的开路电压。 1.1.3.2太阳能电池板安装 电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压。 电池板安装前应对支架支撑檩条的平整度作测量，当各紧固点平整度较差时，不得采用强行紧固螺栓的办法来固定组件，需用垫片调整。 电池板的安装应自上而下，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓。安装过程中必须轻拿轻放以免破坏保护表面的保护玻璃；电池板的连接螺栓应有弹簧垫片和平垫圈，紧固后应将 螺栓露 出部 分 及螺母 涂 刷 油 漆 ，做 防 松 处 理 。并且 在各项安装结 束 后进行...
