光伏发电监理实施细则

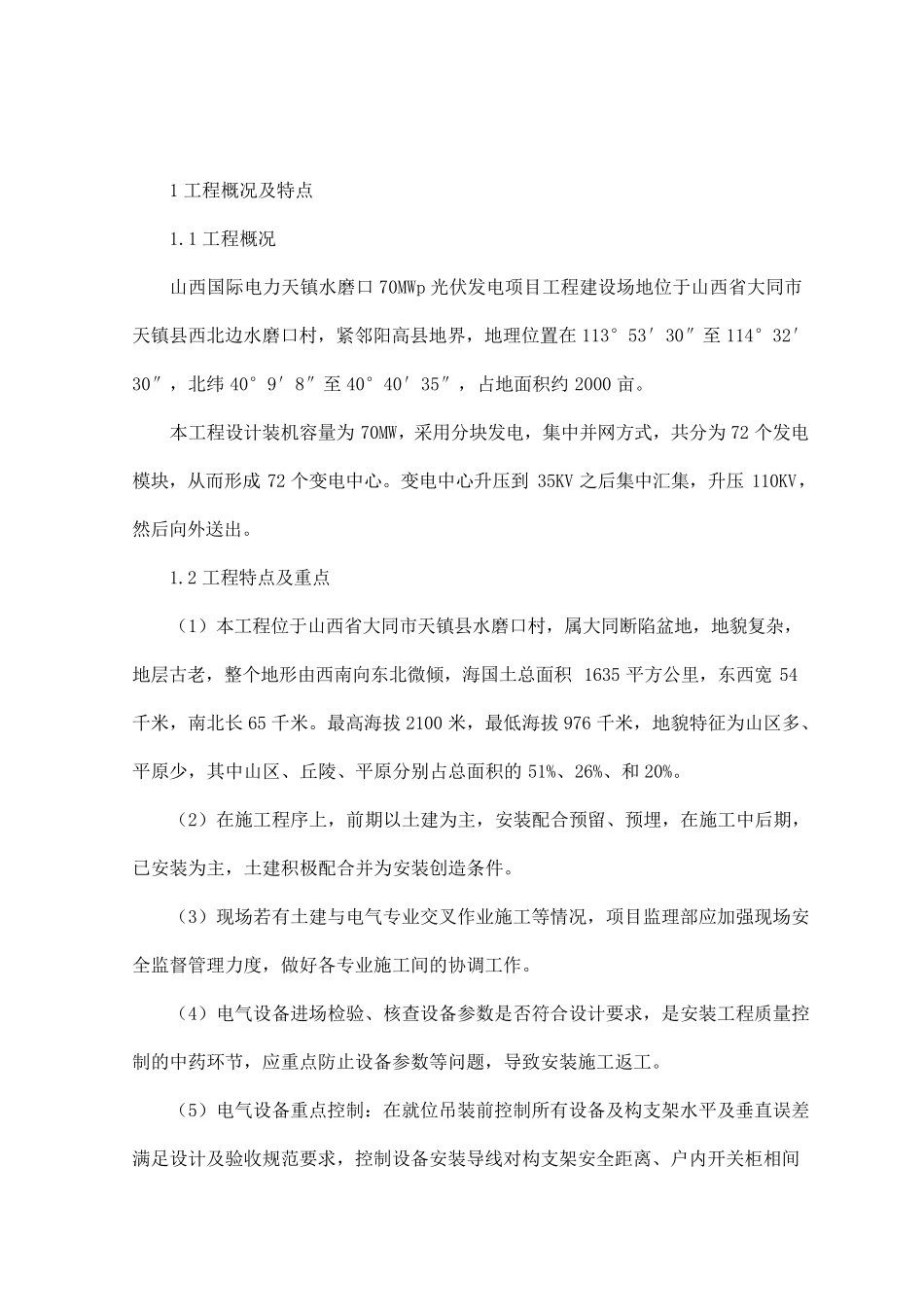

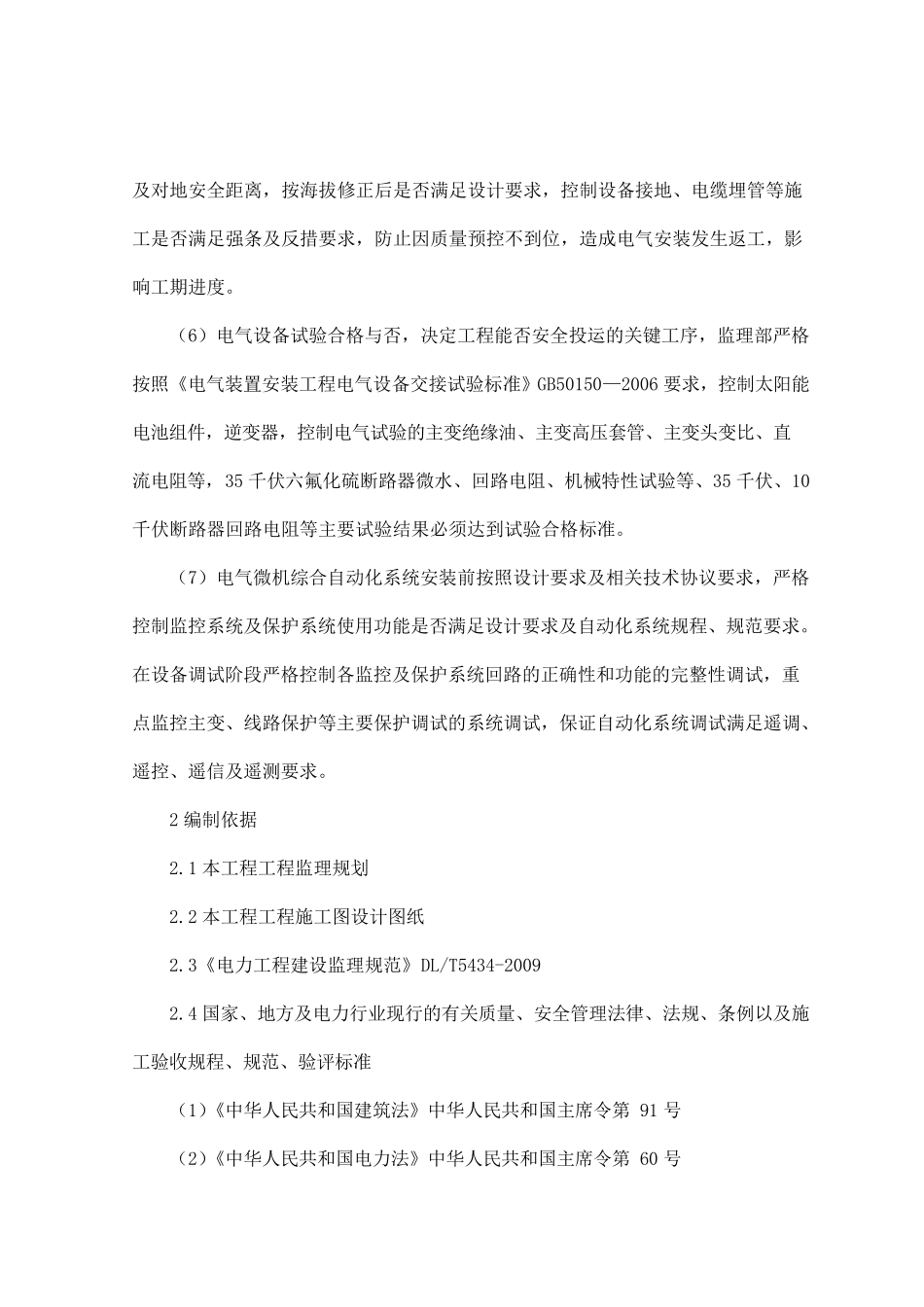

1 工程概况及特点 1.1 工程概况 山西国际电力天镇水磨口70MWp 光伏发电项目工程建设场地位于山西省大同市天镇县西北边水磨口村，紧邻阳高县地界，地理位置在113°53′30″至 114°32′30″，北纬 40°9′8″至 40°40′35″，占地面积约 2000 亩。 本工程设计装机容量为 70MW，采用分块发电，集中并网方式，共分为 72 个发电模块，从而形成 72 个变电中心。变电中心升压到 35KV 之后集中汇集，升压 110KV，然后向外送出。 1.2 工程特点及重点 （1）本工程位于山西省大同市天镇县水磨口村，属大同断陷盆地，地貌复杂，地层古老，整个地形由西南向东北微倾，海国土总面积 1635 平方公里，东西宽 54千米，南北长 65 千米。最高海拔 2100 米，最低海拔 976 千米，地貌特征为山区多、平原少，其中山区、丘陵、平原分别占总面积的51%、26%、和20%。 （2）在施工程序上，前期以土建为主，安装配合预留、预埋，在施工中后期，已安装为主，土建积极配合并为安装创造条件。 （3）现场若有土建与 电气 专 业 交 叉 作 业 施工等 情 况，项目监 理部 应 加 强 现场安全 监 督 管 理力度 ，做 好 各 专 业 施工间 的协 调 工作 。 （4）电气 设备 进 场检 验 、核 查 设备 参 数 是 否 符 合设计要 求 ，是 安装工程质 量控制 的中药 环 节 ，应 重点防 止 设备 参 数 等 问 题 ，导 致 安装施工返 工。 （5）电气 设备 重点控 制 ： 在就 位吊 装前控 制 所 有设备 及构 支 架 水平及垂 直 误 差满 足 设计及验 收 规 范 要 求 ，控 制 设备 安装导 线 对 构 支 架 安全 距 离 、户 内 开 关 柜 相 间 及对地安全距离，按海拔修正后是否满足设计要求，控制设备接地、电缆埋管等施工是否满足强条及反措要求，防止因质量预控不到位，造成电气安装发生返工，影响工期进度。 （6）电气设备试验合格与否，决定工程能否安全投运的关键工序，监理部严格按照《电气装置安装工程电气设备交接试验标准》GB50150—2006 要求，控制太阳能电池组件，逆变器，控制电气试验的主变绝缘油、主变高压套管、主变头变比、直流电阻等，35 千伏六氟化硫断路器微水、回路电阻、机械特性试验等、35 千伏、10千伏断路器回路电阻等主要试验结果必须达到试验合格标准。 （7）电气微机综合自动化系统安装前按照设计要求及相关技术协议...
