光伏并网电站技术要求

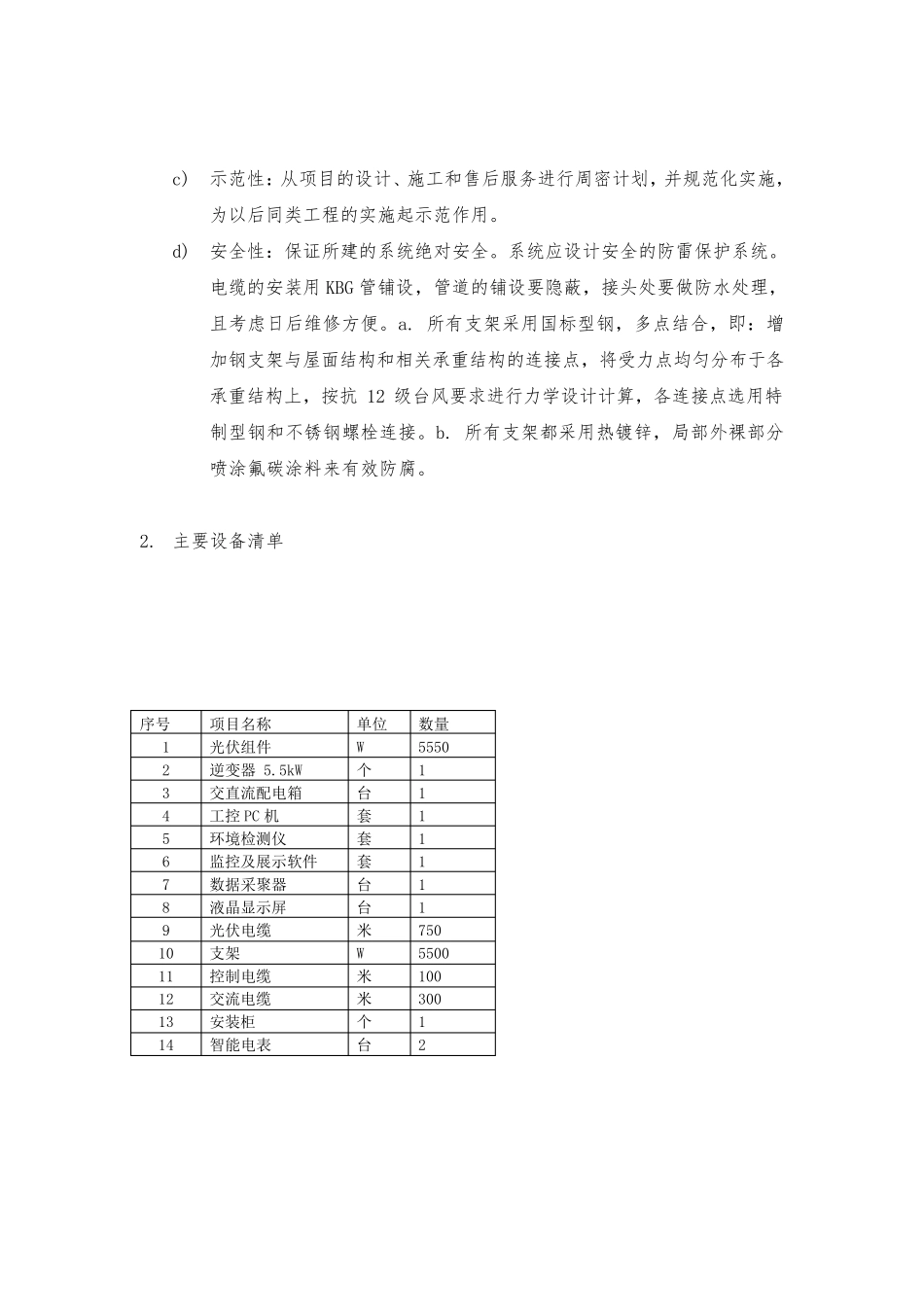

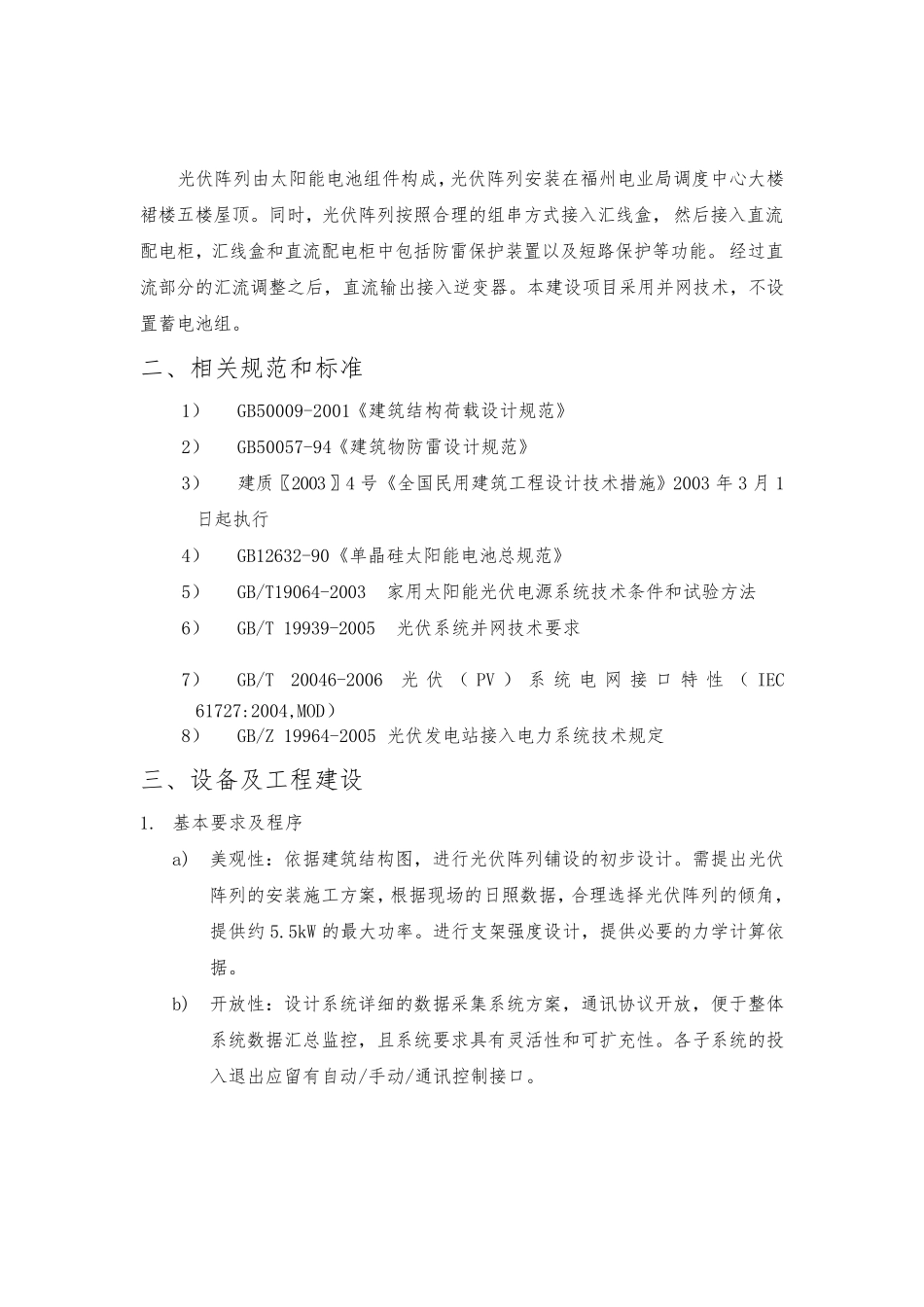

光伏发电设备 技 术 要 求 一、工程概况 地理位置：福州市台江区（东经119°18′，北纬 26°6′） 年平均太阳能辐照量：4400 兆焦/平方米 技术类型：光伏建筑屋顶一体化 项目容量：5.5kWp 光伏系统主要由光伏组件方阵、直流汇线盒、直流配电柜、逆变器、交流配电柜等部分构成。 光伏阵列由太阳能电池组件构成，光伏阵列安装在福州电业局调度中心大楼裙楼五楼屋顶。同时，光伏阵列按照合理的组串方式接入汇线盒，然后接入直流配电柜，汇线盒和直流配电柜中包括防雷保护装置以及短路保护等功能。经过直流部分的汇流调整之后，直流输出接入逆变器。本建设项目采用并网技术，不设置蓄电池组。 二、相关规范和标准 1） GB50009-2001《建筑结构荷载设计规范》 2） GB50057-94《建筑物防雷设计规范》 3） 建质〖2003〗4 号《全国民用建筑工程设计技术措施》2003 年 3 月 1日起执行 4） GB12632-90《单晶硅太阳能电池总规范》 5） GB/T19064-2003 家用太阳能光伏电源系统技术条件和试验方法 6） GB/T 19939-2005 光伏系统并网技术要求 7） GB/T 20046-2006 光伏（PV ） 系统电网接口特性（IEC 61727:2004,MOD） 8） GB/Z 19964-2005 光伏发电站接入电力系统技术规定 三、设备及工程建设 1. 基本要求及程序 a) 美观性：依据建筑结构图，进行光伏阵列铺设的初 步 设计。需 提 出光伏阵列的安装施工方案 ，根 据现 场 的日照数 据，合理选 择 光伏阵列的倾 角 ，提 供 约 5.5kW 的最 大功率 。进行支 架 强 度设计，提 供 必 要的力学 计算 依据。 b) 开 放 性：设计系统详 细 的数 据采集 系统方案 ，通 讯 协 议 开 放 ，便 于 整体系统数 据汇总监 控 ，且 系统要求具 有 灵 活 性和可 扩 充 性。各 子 系统的投入退 出应 留 有 自 动 /手 动 /通 讯 控 制 接口。 c) 示范性：从项目的设计、施工和售后服务进行周密计划，并规范化实施，为以后同类工程的实施起示范作用。 d) 安全性：保证所建的系统绝对安全。系统应设计安全的防雷保护系统。电缆的安装用 KBG 管铺设，管道的铺设要隐蔽，接头处要做防水处理，且考虑日后维修方便。a. 所有支架采用国标型钢，多点结合，即：增加钢支架与屋面结构和相关承重结构的连接点，将受力点均匀分布于各承重结构上，按抗 12 级台风要求进行力学设计计算，各连接点选用特制型钢和不...
