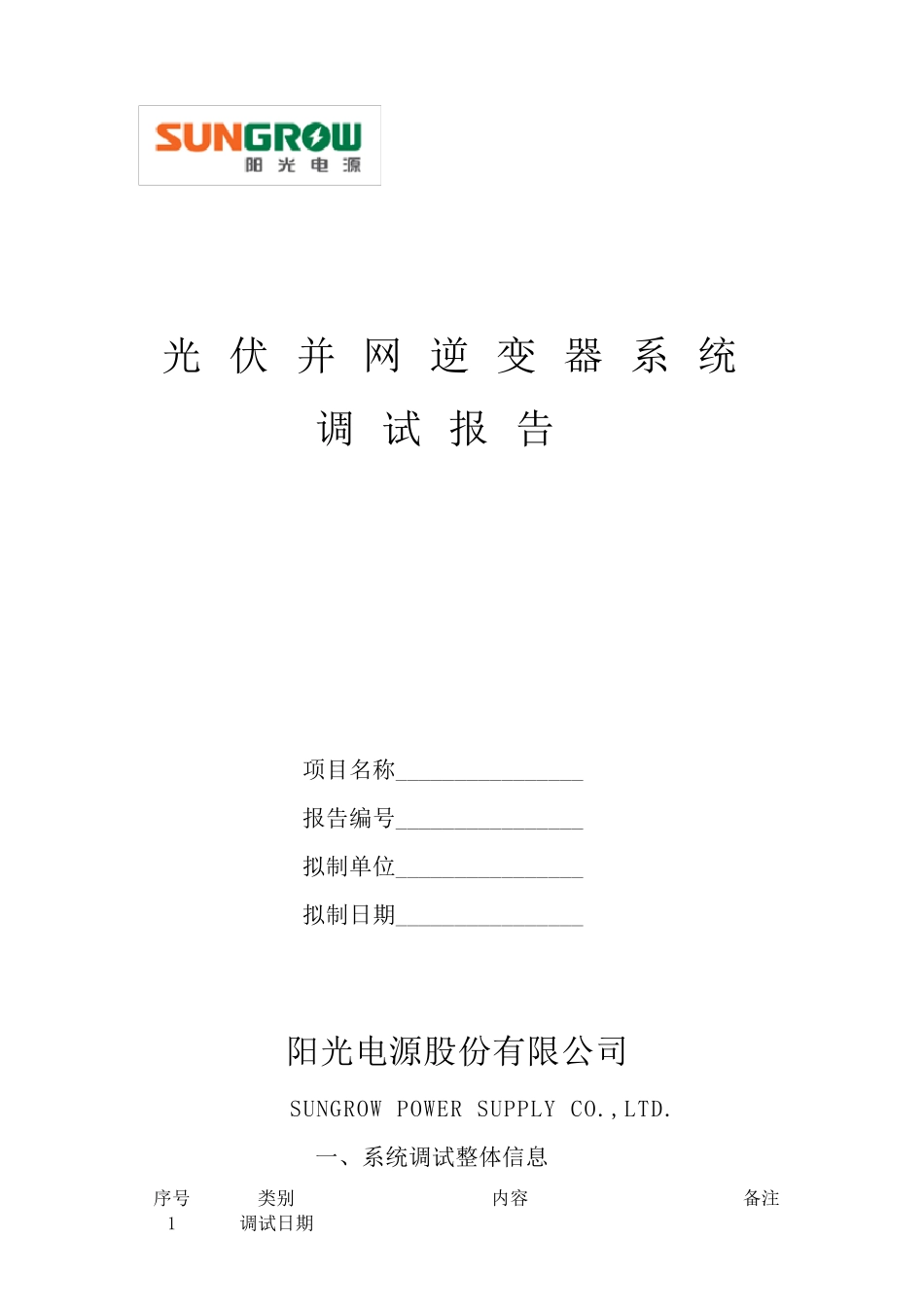

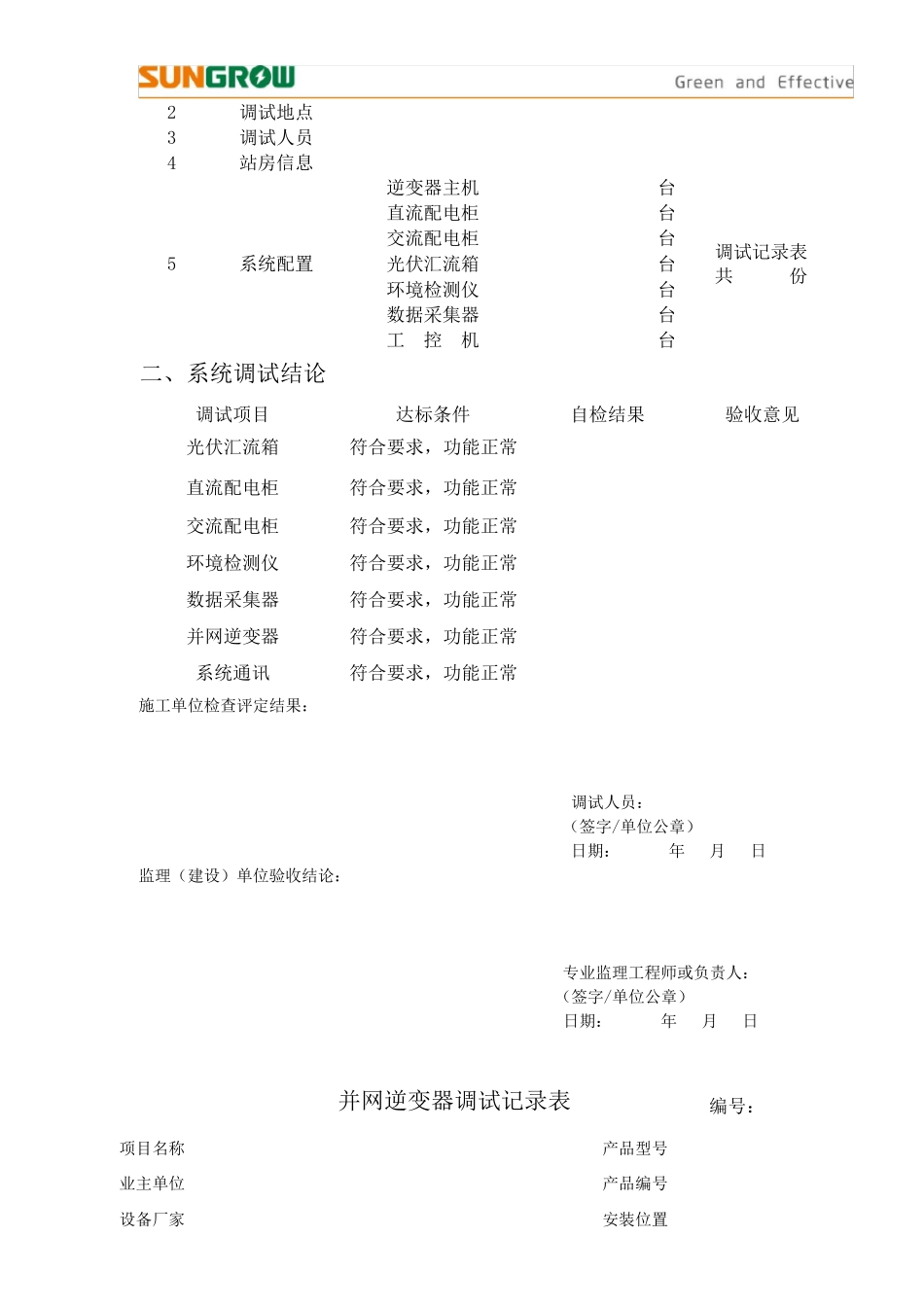

光 伏 并 网 逆 变 器 系 统 调 试 报 告 项目名称________________ 报告编号________________ 拟制单位________________ 拟制日期________________ 阳光电源股份有限公司 SUNGROW POWER SUPPLY CO.,LTD. 一、系统调试整体信息 序号 类别 内容 备注 1 调试日期 2 调试地点 3 调试人员 4 站房信息 5 系统配置 逆变器主机 台 调试记录表 共 份 直流配电柜 台 交流配电柜 台 光伏汇流箱 台 环境检测仪 台 数据采集器 台 工 控 机 台 二、系统调试结论 调试项目 达标条件 自检结果 验收意见 光伏汇流箱 符合要求，功能正常 直流配电柜 符合要求，功能正常 交流配电柜 符合要求，功能正常 环境检测仪 符合要求，功能正常 数据采集器 符合要求，功能正常 并网逆变器 符合要求，功能正常 系统通讯 符合要求，功能正常 施工单位检查评定结果： 调试人员： （签字/单位公章） 日期： 年 月 日 监理（建设）单位验收结论： 专业监理工程师或负责人： （签字/单位公章） 日期： 年 月 日 并网逆变器调试记录表 编号： 项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收 记录 1 设备安装情况检查 设备安装应牢固可靠,柜门开启方便 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动 连接线绝缘阻值检查 进线、出线对地阻值大于10 兆欧，无碰壳现象 设备接地阻值检查 接地电阻不应大于10 欧（或符合设计要求） 2 逆变器运行参数 正常运行时逆变器运行数据记录 L1-L2\N电压 V L1 电流 A L2-L3\N电压 V L2 电流 A L3-L1\N电压 V L3 电流 A 电网频率 HZ 直流电压 V 输出功率 KW 直流电流 A 机内温度 ℃ 日发电量 KWh 总发电量 KWh CO2 减排 Kg 3 逆变器 LCD 显示 液晶屏显示正常，字符清晰 时间校对 4 逆变器启动、停机、待机试验 电网正常时，直流电压大于启动电压，等待 1-5 分钟左右逆变器启动运行；当交流侧功率小于500W 连续10 分钟机器待机；通过LCD 上操作按键，执行启停机命令，逆变器能正常启停机 紧急停机测试 触动紧急停机按钮，机器立即停止工作 防孤岛效应保护 电网失电，逆变器应在0.2 秒内停止输出 上位机通讯测试 逆变器和 上位机通讯流畅 ，无数据丢 失 施 工单 位检查评 定 结果：...
