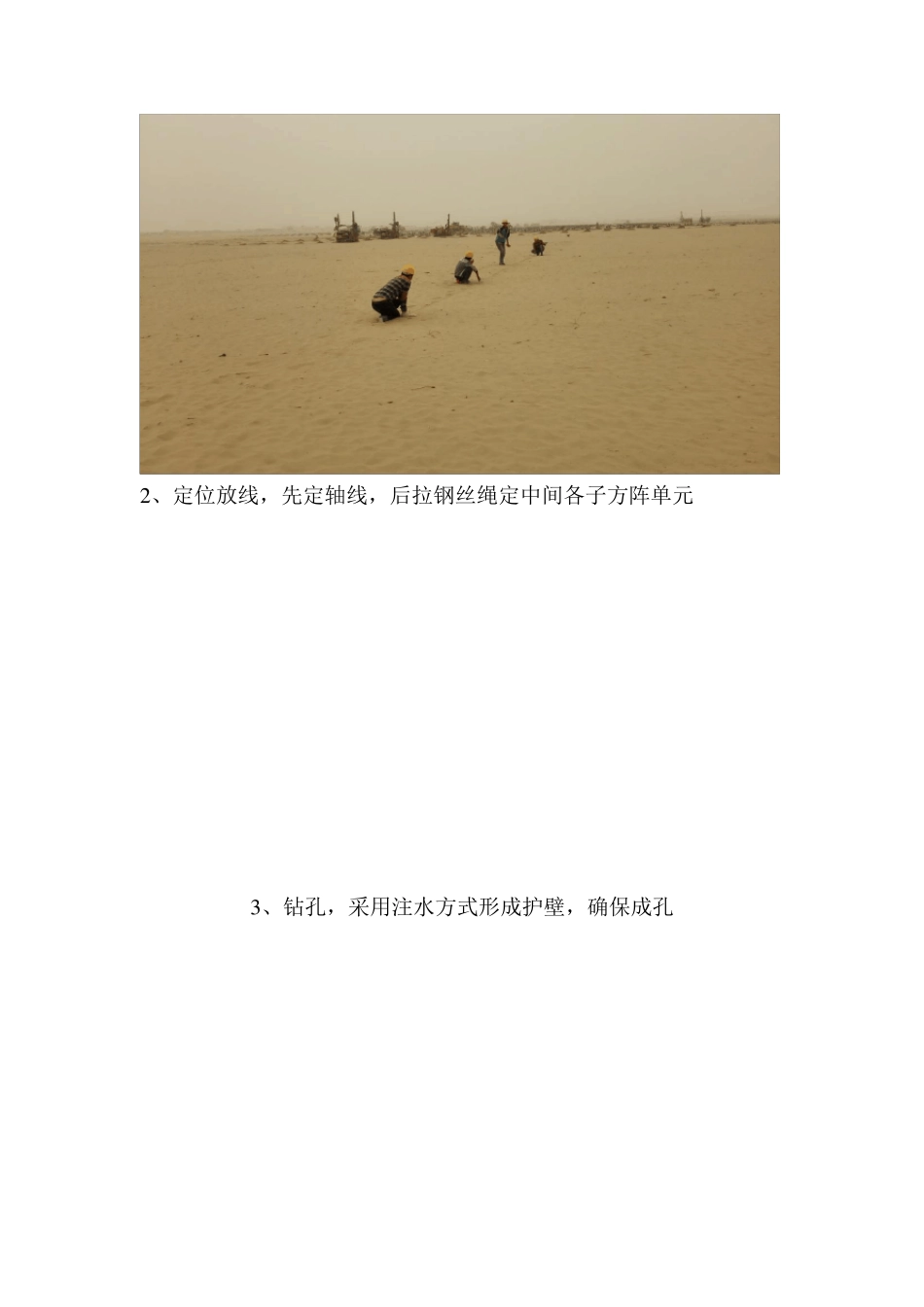

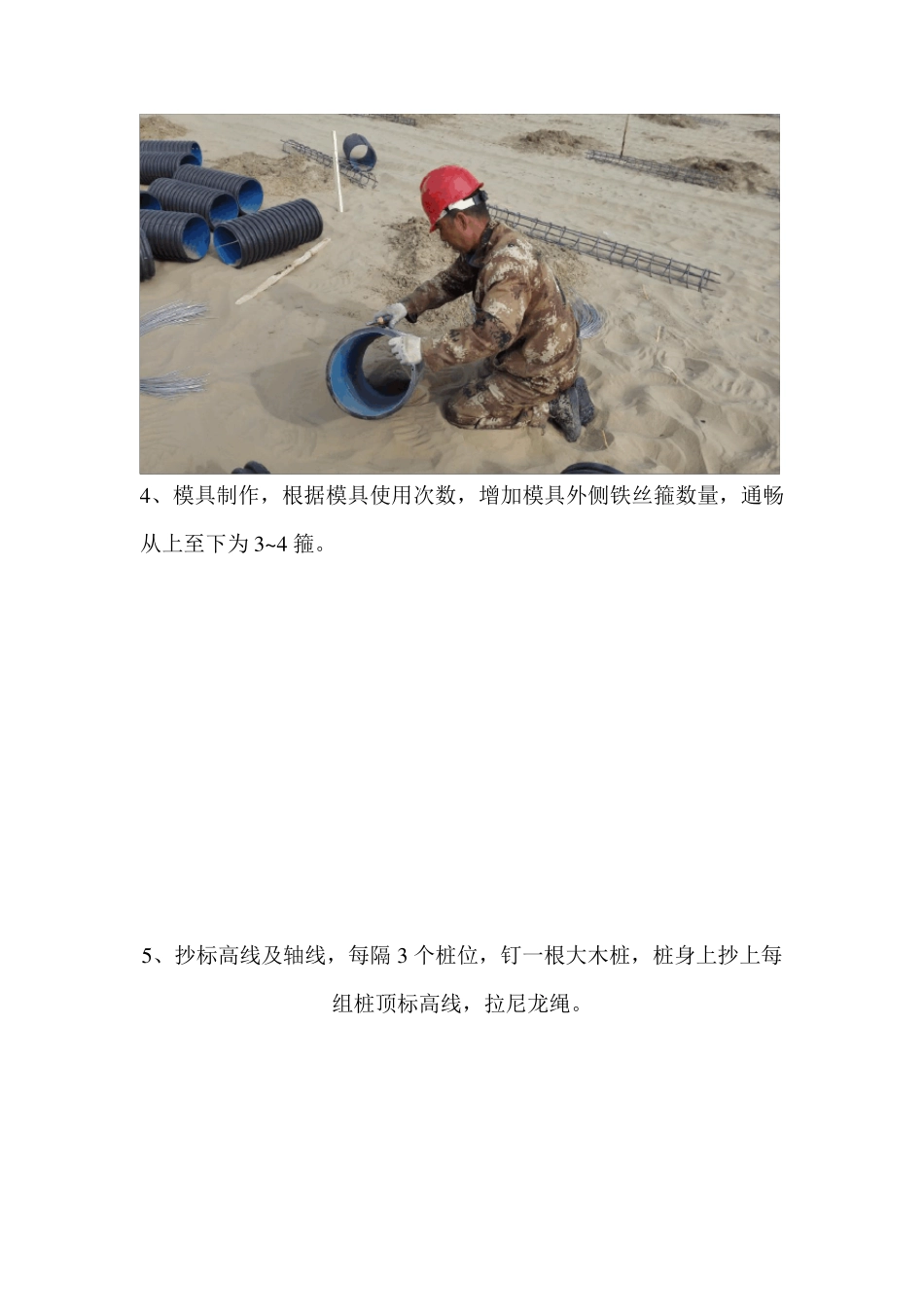

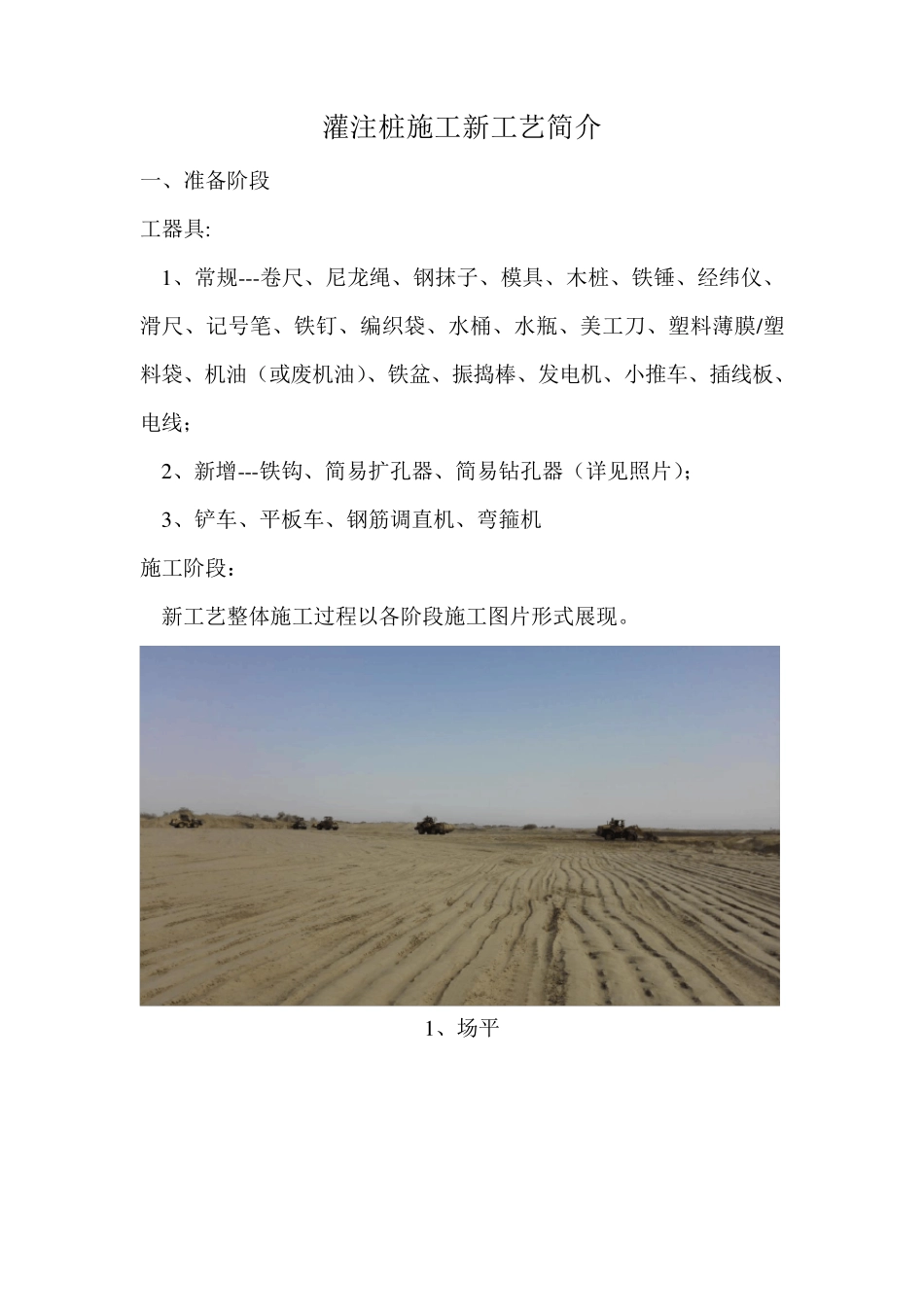

灌注桩施工新工艺简介 一、准备阶段 工器具: 1、常规---卷尺、尼龙绳、钢抹子、模具、木桩、铁锤、经纬仪、滑尺、记号笔、铁钉、编织袋、水桶、水瓶、美工刀、塑料薄膜/塑料袋、机油（或废机油）、铁盆、振捣棒、发电机、小推车、插线板、电线； 2、新增---铁钩、简易扩孔器、简易钻孔器（详见照片）； 3、铲车、平板车、钢筋调直机、弯箍机 施工阶段： 新工艺整体施工过程以各阶段施工图片形式展现。 1、场平 2 、定位放线，先定轴线，后拉钢丝绳定中间各子方阵单元 3 、钻孔，采用注水方式形成护壁，确保成孔 4、模具制作，根据模具使用次数，增加模具外侧铁丝箍数量，通畅从上至下为 3~4 箍。 5、抄标高线及轴线，每隔 3 个桩位，钉一根大木桩，桩身上抄上每组桩顶标高线，拉尼龙绳。 6 、清孔侧，考虑风沙大，避免沙土掩埋新钻好的孔，孔侧蚁穴装土层待后续安放模具时清理 7 、安放模具，将模具中心对准尼龙绳安放在孔顶 8 、扩孔，对桩孔偏位的用加工的简易扩孔装置进行清孔，确保桩身连贯，避免错台桩出现； 9 、人工清孔，对孔深不足或扩孔塌落的土，进行清理 1 0 、对模具进行封边固定，图为施工人员暂将平线拨开，以便涂刷脱模剂。 1 1 、清完孔后效果，桩上下两部分为一体，整个桩身光滑，避免错台。 1 2 、发电机设备就位，振捣棒就位 1 3 、安放钢筋笼 14、大型设备就位，受地质影响，商混车辆不能正常通行，图为大型铲车在向改装过的浇筑用铲车倒料。 15、工人用铁钩将钢筋笼提至设计标高，即钢筋笼顶部需留出 50m m砼保护层。 16、机械浇筑，改装过的小型铲车，嘴部焊接钢板，制作成鸭舌状，方便关注，人工提起钢筋笼，确保钢筋笼顶面保护层满足图纸要求。 17、振捣，对机械未关注满的，人工铲运补桩。 18、振捣完成后，进行 U 型螺栓安放，在安放前要对螺栓丝扣部位进行浸泡柴油或机油处理，避免砼浸入丝口内，影响后续安装。 1 9 、螺栓安装完成后，进行桩顶收面处理； 2 0 、2 4 小时后拆模，拆模过程中，轻敲模具外侧，保证模具完整脱落，确保桩顶砼边角平整。 2 1 、拆模完成后进行包膜处理，保养桩顶砼。 2 2 、养护完成后的桩，出沿部位即是上下桩身交界处。 2 3 、图为旧工艺制作的灌注桩，整体连贯，但存在砼瘤，上下桩身交界处观感差。
