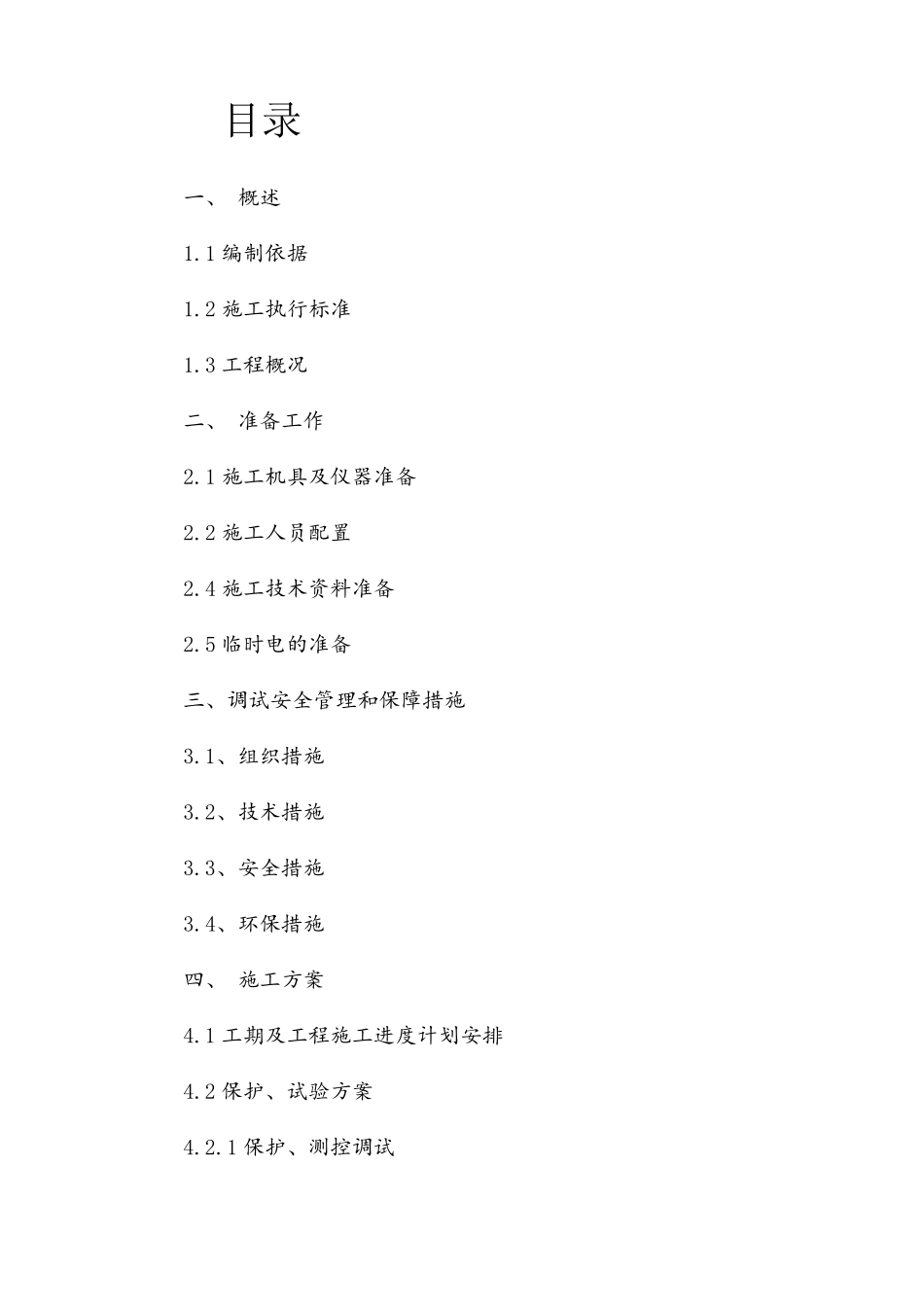

******电场预试四措一案 编写: 审核: 批准: **********有限公司 2016.10 目录 一、 概述 1.1 编制依据 1.2 施工执行标准 1.3 工程概况 二、 准备工作 2.1 施工机具及仪器准备 2.2 施工人员配置 2.4 施工技术资料准备 2.5 临时电的准备 三、调试安全管理和保障措施 3.1、组织措施 3.2、技术措施 3.3、安全措施 3.4、环保措施 四、 施工方案 4.1 工期及工程施工进度计划安排 4.2 保护、试验方案 4.2.1 保护、测控调试 4.2.2 高压试验 4. 2. 3 保护元件调试 4.2.4 系统保护调试 4.2.5 仪表调试 4.2.4 高压试验 4.3 继电保护调试注意事项 4.4 调试及高试工作内容 一、 概述 1.1 编制依据 本方案为升压站电气设备调试方案,主要任务是在电气设备运行安全,按照国家有关规范、规程和制造厂的规定,规范调试操作、保证试验结果的准确性,检验安装质量及设备质量是否符合要求,并得出是否适宜投入运行的结论,为设备运行、监督、检修提供依据。为保证电气设备试验工作的顺利进行,确保按时按质的完成调试工作,特制定本方案。 1.2 施工执行标准 本方案执行国家标准: 国家电力公司颁发的《输变电工程达标投产考核评定标准(2006 年版)》公司 ISO9002 质量程序文件、《电力建设安全工作规程(变电所部分)》、《电力建设安全管理制度》、《职业健康安全管理体系规范(GB/T2800-2001)》以及其它规定、规范。 现场实地调查了解的信息资料和我公司历年变电站工程施工的实践经验及施工方法、工程总结。 主要规范及标准: 《电气装置安装工程电气设备交接试验标准》GB50150-91 《电力设备预防性试验规程》GB 50150-2006 《电力建设安全工作规程》(变电所部分)DL5009.3-1997 《电业安全工作规程( 发电厂和变电所电气部分)》DL 408—91 《电业安全工作规程( 高压试验室部分)》DL 560-95 1.3 工程概况 本工程主要有站用系统采用 35kV 所用变压器、接地变压器,35kV 开关柜,箱变及 SVG 系统,保护和监控系统,其装置集中组屏于继电保护屏室。35kV 进线为电缆进线。站内二次设备有微机综合自动化系统、交直流电源系统以及电能计量系统等组成。测控装置可完成遥测、遥信、遥控。 二、 准备工作 2.1 施工机具及仪器准备 序号 品名 型号/规格 适用阶段 继电保护调试 1 电子式兆欧表 ZCI ID-5 2500V 2 万用表 DT-1000 3 电压表 T32-AV 4 电流表 T32AV...
