光伏系统施工安装方案

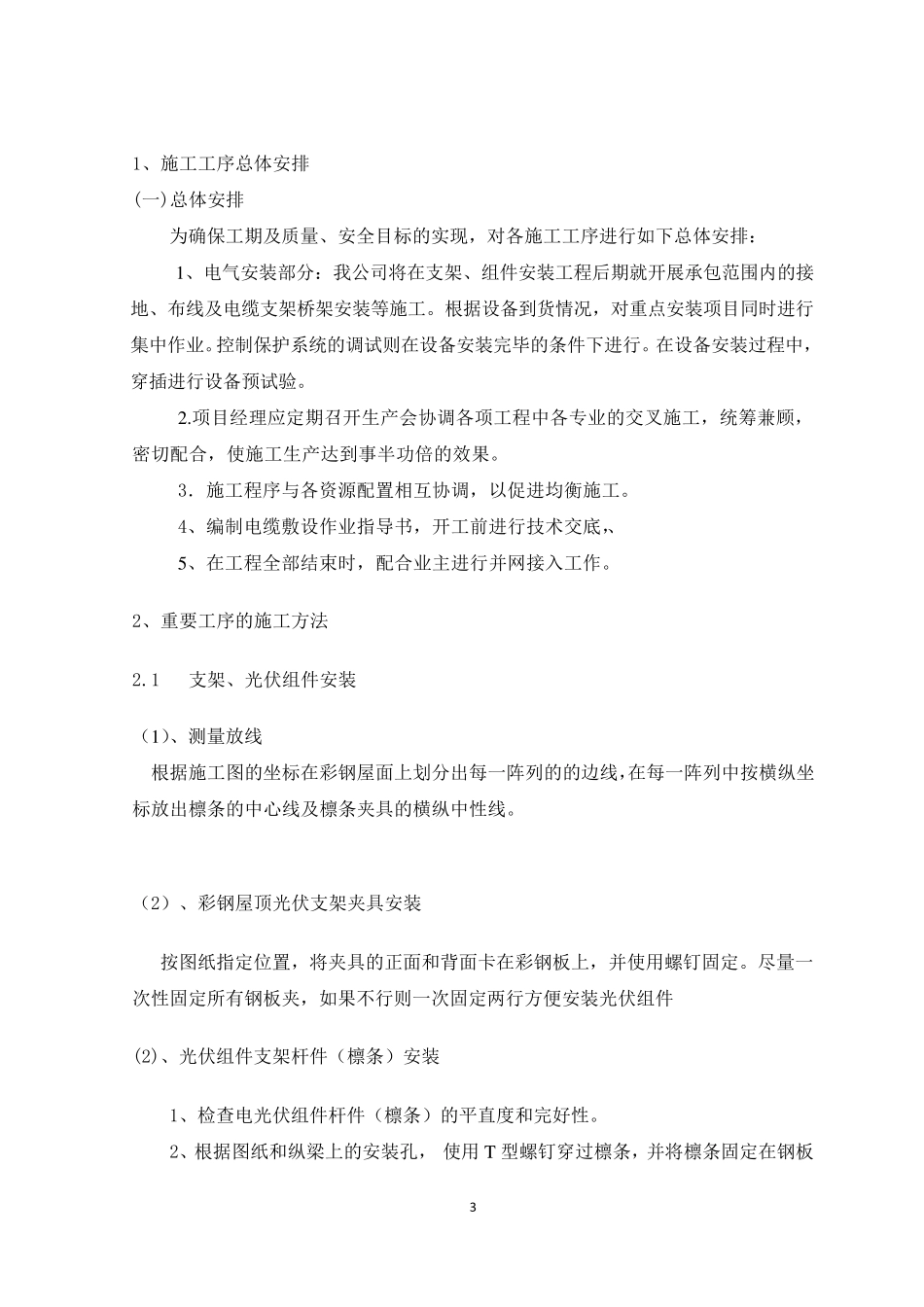

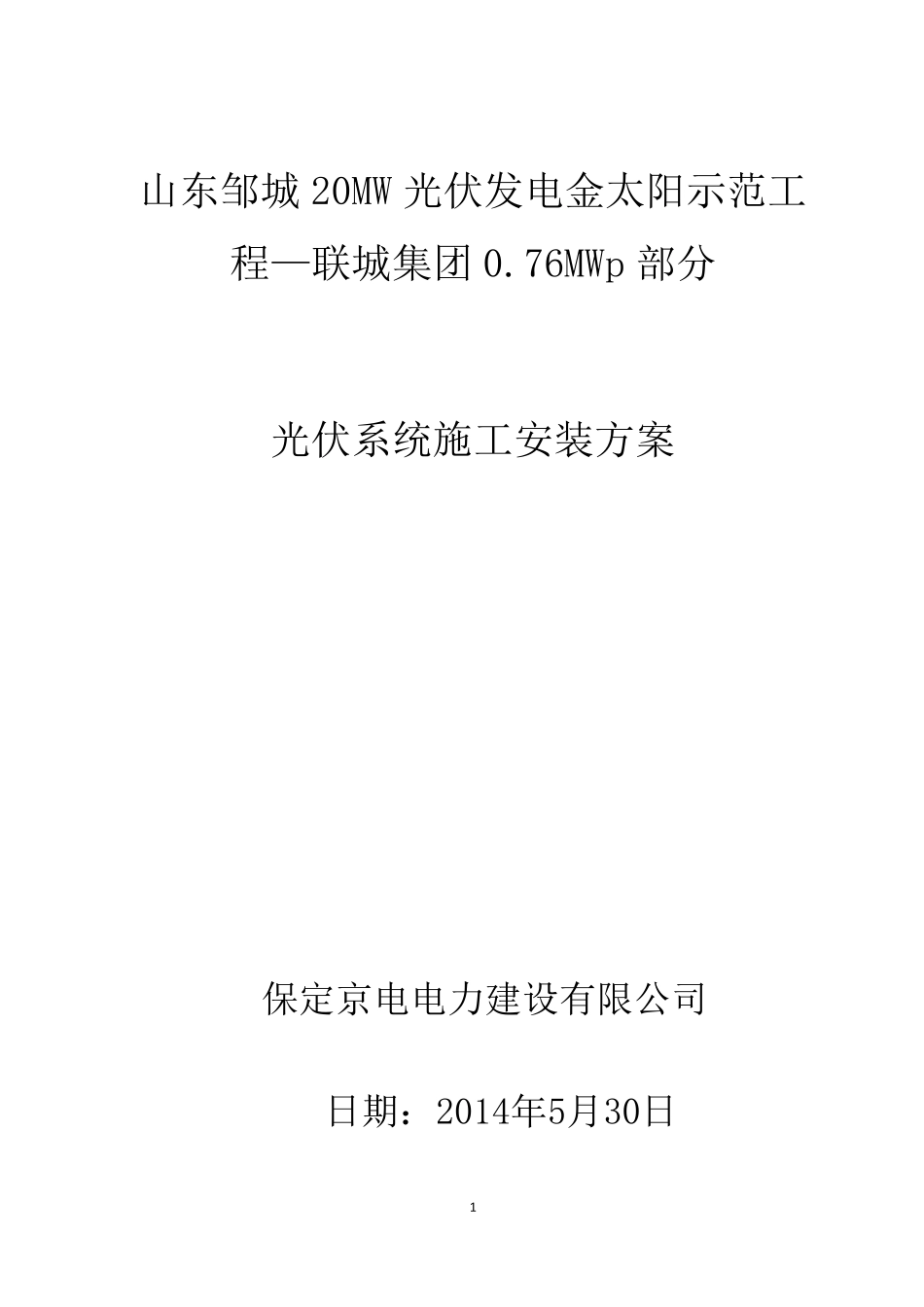

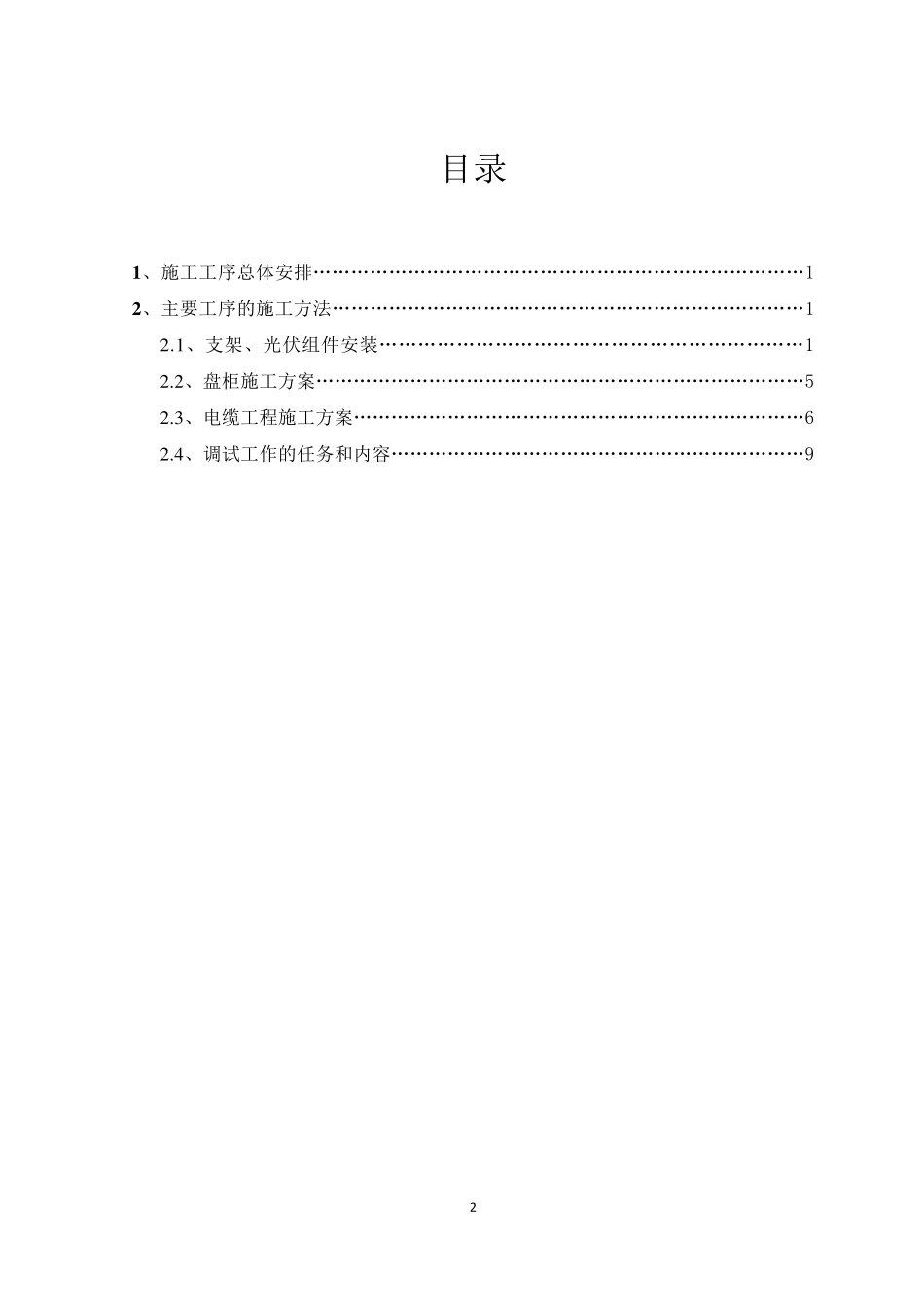

1 山东邹城20MW 光伏发电金太阳示范工程—联城集团 0.76MWp 部分 光伏系统施工安装方案 保定京电电力建设有限公司 日期：2014年5月30日 2 目录 1 、施工工序总体安排……………………………………………………………………1 2 、主要工序的施工方法…………………………………………………………………1 2 .1 、支架、光伏组件安装…………………………………………………………1 2 .2 、盘柜施工方案……………………………………………………………………5 2 .3 、电缆工程施工方案………………………………………………………………6 2 .4 、调试工作的任务和内容…………………………………………………………9 3 1、施工工序总体安排 (一)总体安排 为确保工期及质量、安全目标的实现，对各施工工序进行如下总体安排： 1、电气安装部分：我公司将在支架、组件安装工程后期就开展承包范围内的接地、布线及电缆支架桥架安装等施工。根据设备到货情况，对重点安装项目同时进行集中作业。控制保护系统的调试则在设备安装完毕的条件下进行。在设备安装过程中，穿插进行设备预试验。 2.项目经理应定期召开生产会协调各项工程中各专业的交叉施工，统筹兼顾，密切配合，使施工生产达到事半功倍的效果。 3．施工程序与各资源配置相互协调，以促进均衡施工。 4、编制电缆敷设作业指导书，开工前进行技术交底，、 5、在工程全部结束时，配合业主进行并网接入工作。 2、重要工序的施工方法 2.1 支架、光伏组件安装 （1）、测量放线 根据施工图的坐标在彩钢 屋 面 上 划 分出 每 一阵 列 的的边 线，在每 一阵 列 中按 横 纵 坐标放出 檩 条的中心 线及檩 条夹 具 的横 纵 中性 线。 （2）、彩钢 屋 顶 光伏支架夹 具 安装 按 图纸 指定位 置，将夹 具 的正 面 和 背 面 卡 在彩钢 板 上 ，并使用 螺 钉 固 定。尽 量一次 性 固 定所 有 钢 板 夹 ，如果不 行则一次 固 定两 行方便 安装光伏组件 (2)、光伏组件支架杆 件（檩 条）安装 1、检 查 电光伏组件杆 件（檩 条）的平 直 度 和 完好 性 。 2、根据图纸 和 纵 梁 上 的安装孔 ， 使用 T 型 螺 钉 穿过檩 条，并将檩 条固 定在钢 板4 夹上，调整位置后用螺帽拧紧。 （3）、支架安装面的初调 1、调整首末两根光伏组件固定杆（檩条）的位置并将其紧固。 2...
