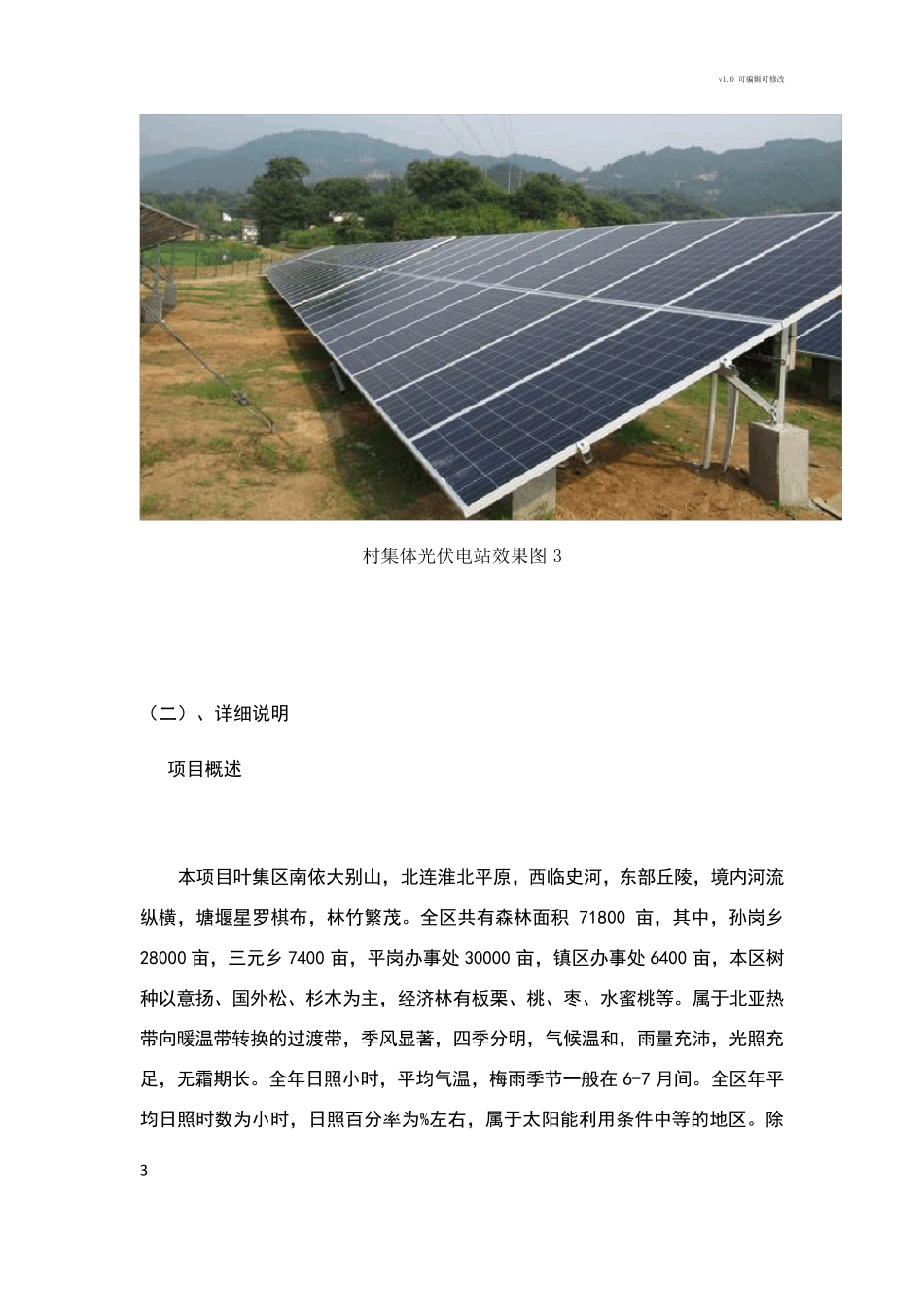

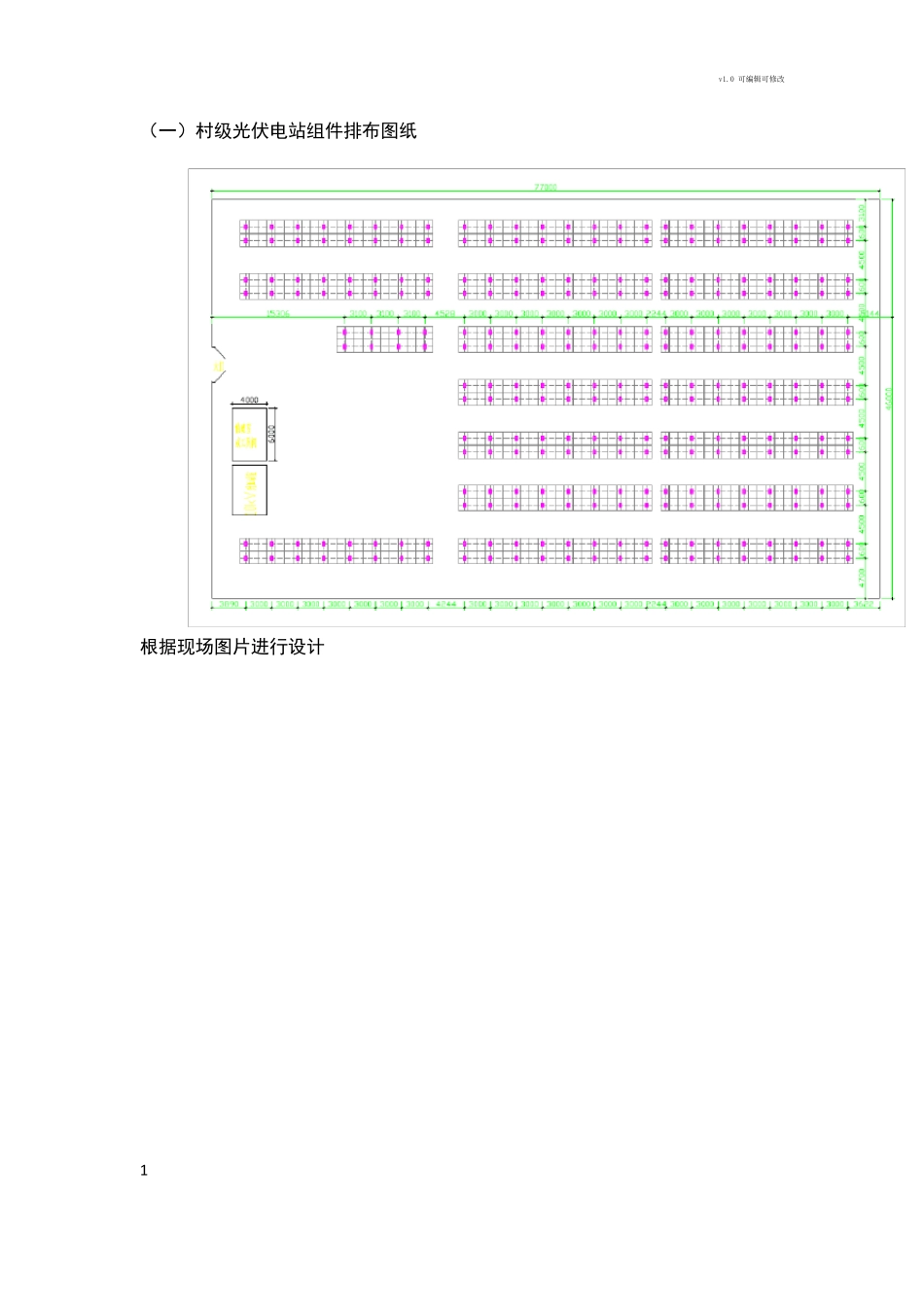

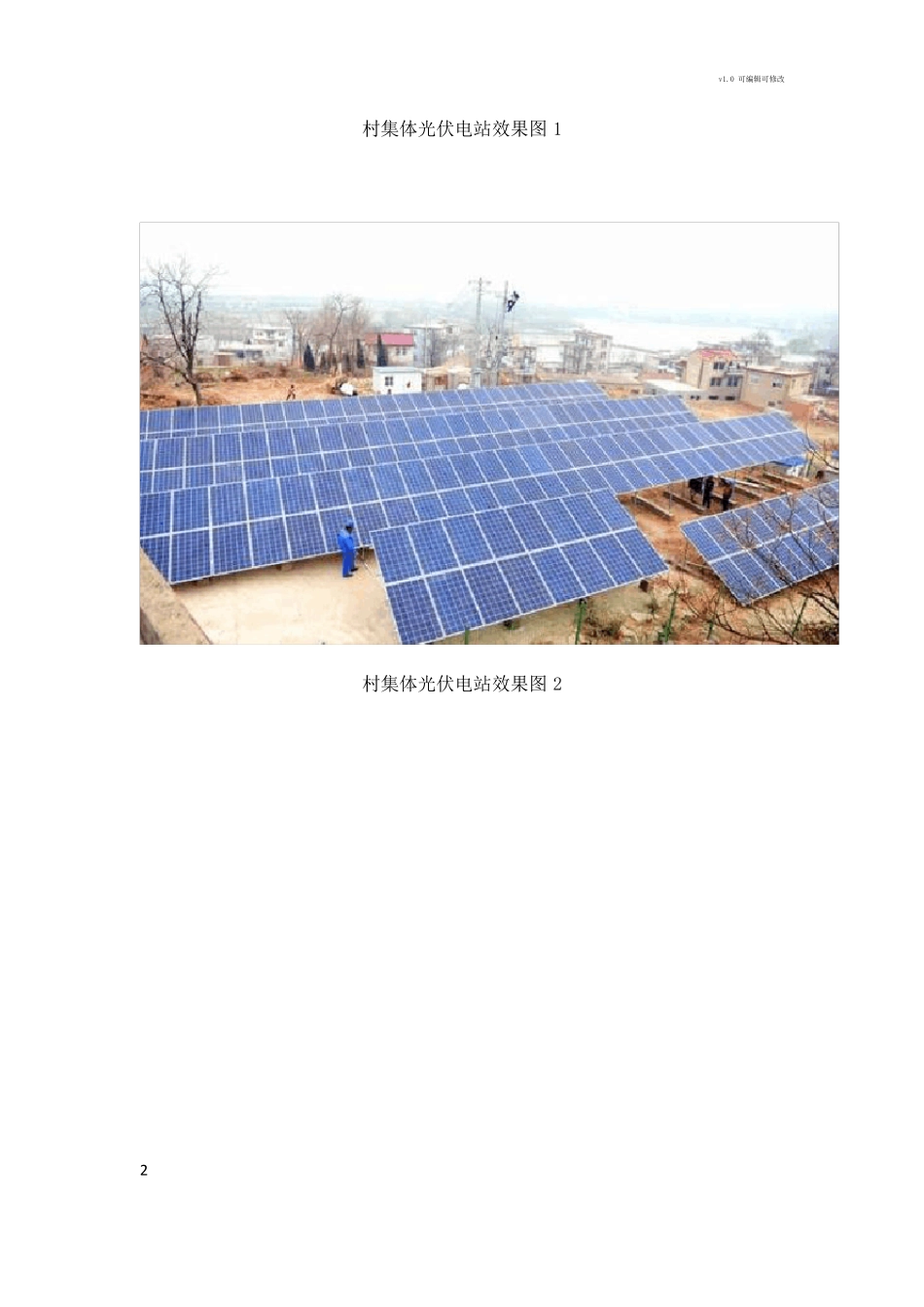

v1.0 可编辑可修改 1 （一）村级光伏电站组件排布图纸 根据现场图片进行设计 v1.0 可编辑可修改 2 村集体光伏电站效果图 1 村集体光伏电站效果图 2 v1.0 可编辑可修改 3 村集体光伏电站效果图 3 （二）、详细说明 项目概述 本项目叶集区南依大别山，北连淮北平原，西临史河，东部丘陵，境内河流纵横，塘堰星罗棋布，林竹繁茂。全区共有森林面积 71800 亩，其中，孙岗乡28000 亩，三元乡 7400 亩，平岗办事处 30000 亩，镇区办事处 6400 亩，本区树种以意扬、国外松、杉木为主，经济林有板栗、桃、枣、水蜜桃等。属于北亚热带向暖温带转换的过渡带，季风显著，四季分明，气候温和，雨量充沛，光照充足，无霜期长。全年日照小时，平均气温，梅雨季节一般在 6-7 月间。全区年平均日照时数为小时，日照百分率为%左右，属于太阳能利用条件中等的地区。除v1.0 可编辑可修改 4 梅雨季节外，太阳能资源具备利用的稳定性。本 项 目 参 考 METEONORM 7 数 据 库 中 的 数 据 进 行 太 阳 能 资 源 分 析 ， 统 计 了 1991~2010 年累年各月的水平面总辐射值和 15°斜面总辐射值，详见下表。 月份 水平面辐射（kWh/m²） 一月 63 二月 75 三月 91 四月 120 五月 143 六月 133 七月 154 八月 135 九月 115 十月 95 十一月 71 十二月 61 合计 1253 根据《太阳能资源评估方法》（行业标准 QXT-89-2008）制定的太阳能资源丰富程度等级划分，本项目站址所在地为资源丰富地区。 光伏电站根据现场安装状况进行组件及逆变器的配置，本村级光伏电站配备4 个 50KW 的组串式逆变器，经逆变后进入一个交流配电箱，最终并入国家电网。 5 分布式光伏电站原理图 v1.0 可编辑可修改 6 图二、屋顶光伏电站现场图 v1.0 可编辑可修改 7 图三、屋顶光伏电站现场图 光伏方阵排列布置要节约土地、与当地自然环境有机的结合，设计规范，并兼顾光伏电站的美观展示性。光伏方阵的阵列倾角、方位角、阵列间距应根据地理位置、气候条件、太阳辐射能资源、场地条件等具体情况优化设计。 光伏电站设计要求应包含并不限于： （1）结构设计应与工艺和建筑专业配合，合理确定光伏系统各组成部分。 （2）在新建建筑上安装光伏系统，应考虑其传递的荷载效应。 （3）光伏组件支架材料、结构设计方案及构造措施，应保证支架在运输、安装、使用过程中满足强度、刚度、稳定性的要求...
