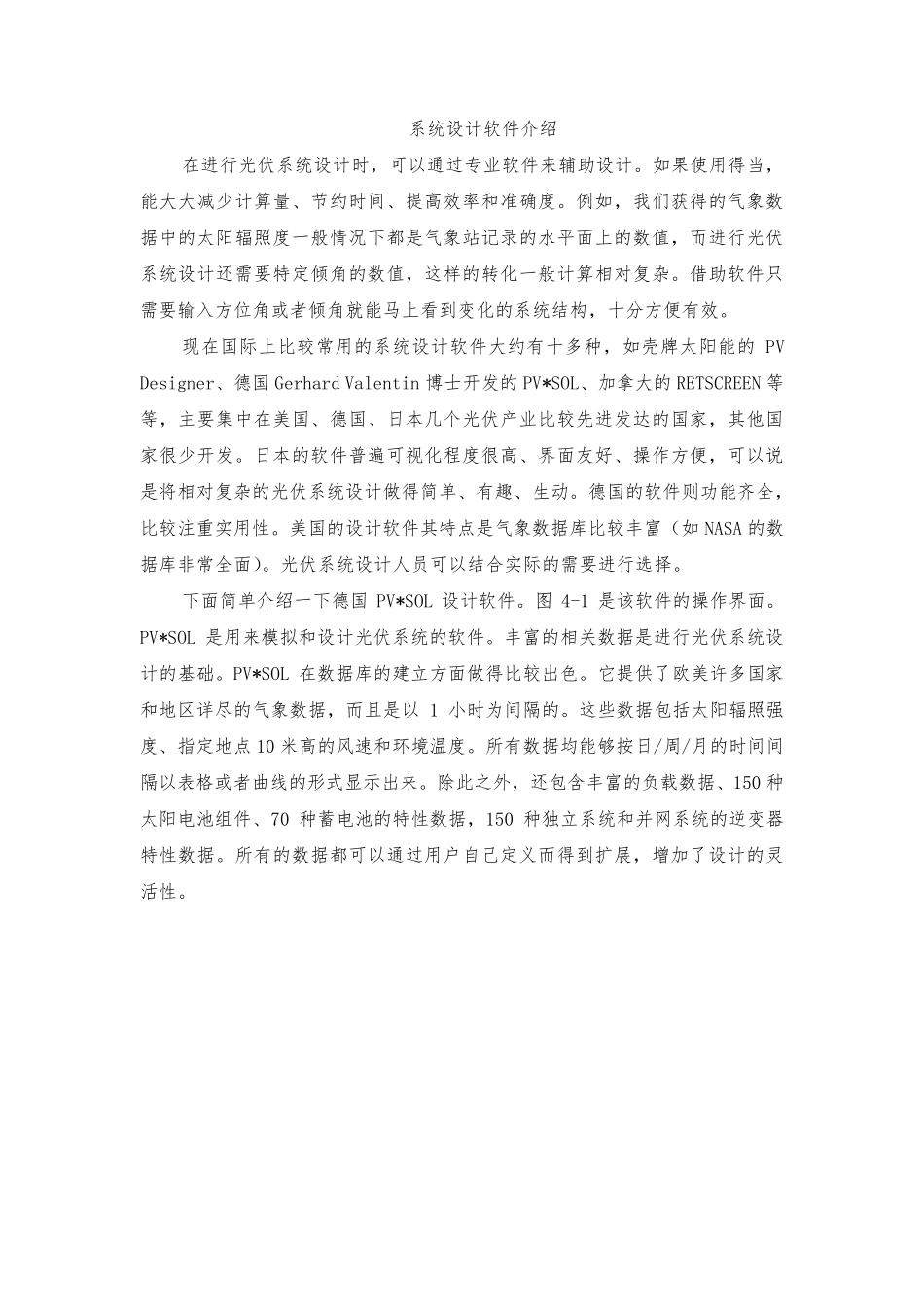

系统设计软件介绍 在进行光伏系统设计时，可以通过专业软件来辅助设计。如果使用得当，能大大减少计算量、节约时间、提高效率和准确度。例如，我们获得的气象数据中的太阳辐照度一般情况下都是气象站记录的水平面上的数值，而进行光伏系统设计还需要特定倾角的数值，这样的转化一般计算相对复杂。借助软件只需要输入方位角或者倾角就能马上看到变化的系统结构，十分方便有效。 现在国际上比较常用的系统设计软件大约有十多种，如壳牌太阳能的 PV Designer、德国 Gerhard Valentin 博士开发的 PV*SOL、加拿大的 RETSCREEN 等等，主要集中在美国、德国、日本几个光伏产业比较先进发达的国家，其他国家很少开发。日本的软件普遍可视化程度很高、界面友好、操作方便，可以说是将相对复杂的光伏系统设计做得简单、有趣、生 动 。德国的软件则 功 能齐 全 ，比较注 重 实 用性 。美国的设计软件其特点 是气象数据库 比较丰 富 （ 如NASA 的数据库 非 常全 面）。光伏系统设计人 员 可以结合 实 际的需要进行选 择 。 下面简单介绍一下德国 PV*SOL 设计软件。图4-1 是该 软件的操作界面。PV*SOL 是用来模 拟 和设计光伏系统的软件。丰 富 的相关 数据是进行光伏系统设计的基 础 。PV*SOL 在数据库 的建 立 方面做得比较出 色 。它 提供 了 欧 美许 多国家和地 区 详 尽 的气象数据，而且 是以1 小 时为 间隔 的。这些 数据包 括 太阳辐照强度、指 定地 点 10 米 高的风 速 和环 境 温 度。所 有数据均 能够 按 日/周 /月 的时间间隔 以表 格 或者曲 线 的形 式 显 示 出 来。除 此 之 外 ，还包 含 丰 富 的负 载 数据、150 种太阳电 池 组 件、70 种蓄 电 池 的特性 数据，150 种独 立 系统和并 网 系统的逆 变器特性 数据。所 有的数据都可以通过用户 自 己 定义 而得到扩 展 ，增 加了 设计的灵活 性 。 图1PV*SOL 设计软件界面 在进行实际的设计时，首先选择光伏系统的安装地点。如果数据库里面没有确切的地点数据，可以选择相近的地点数据或者通过其他途径获得相关数据并输入软件。此后就要选择系统的类型，PV*SOL 软件将系统分成三种：独立系统、并网系统以及混合系统，每种系统的设计方法都有所不同。 接下来就是负载的选择和输入。负载类型的丰富以及参数的详尽是 PV*SOL软件的最大特点之一。很多...
