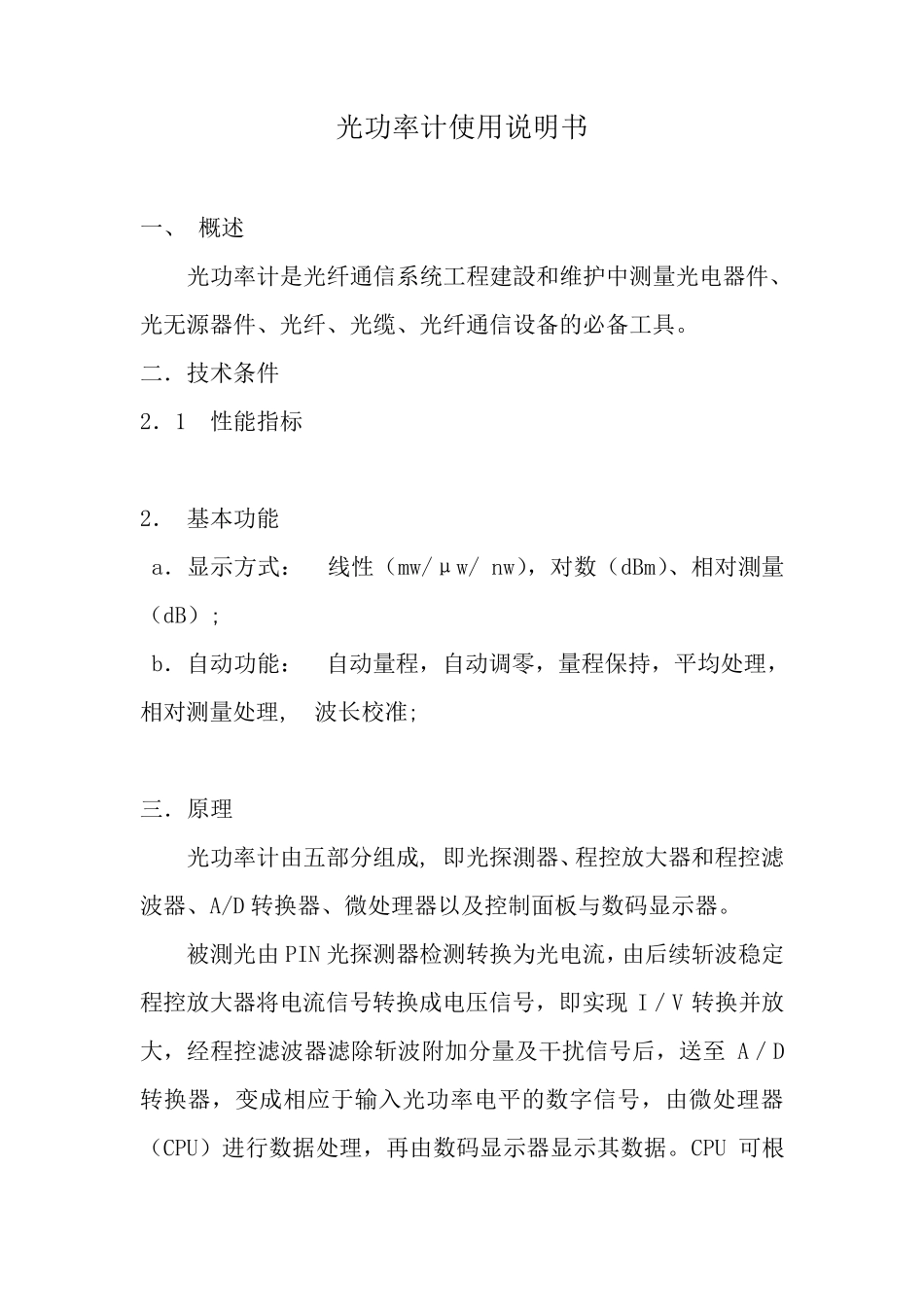

光功率计使用说明书详尽细致版_第1页
1/6

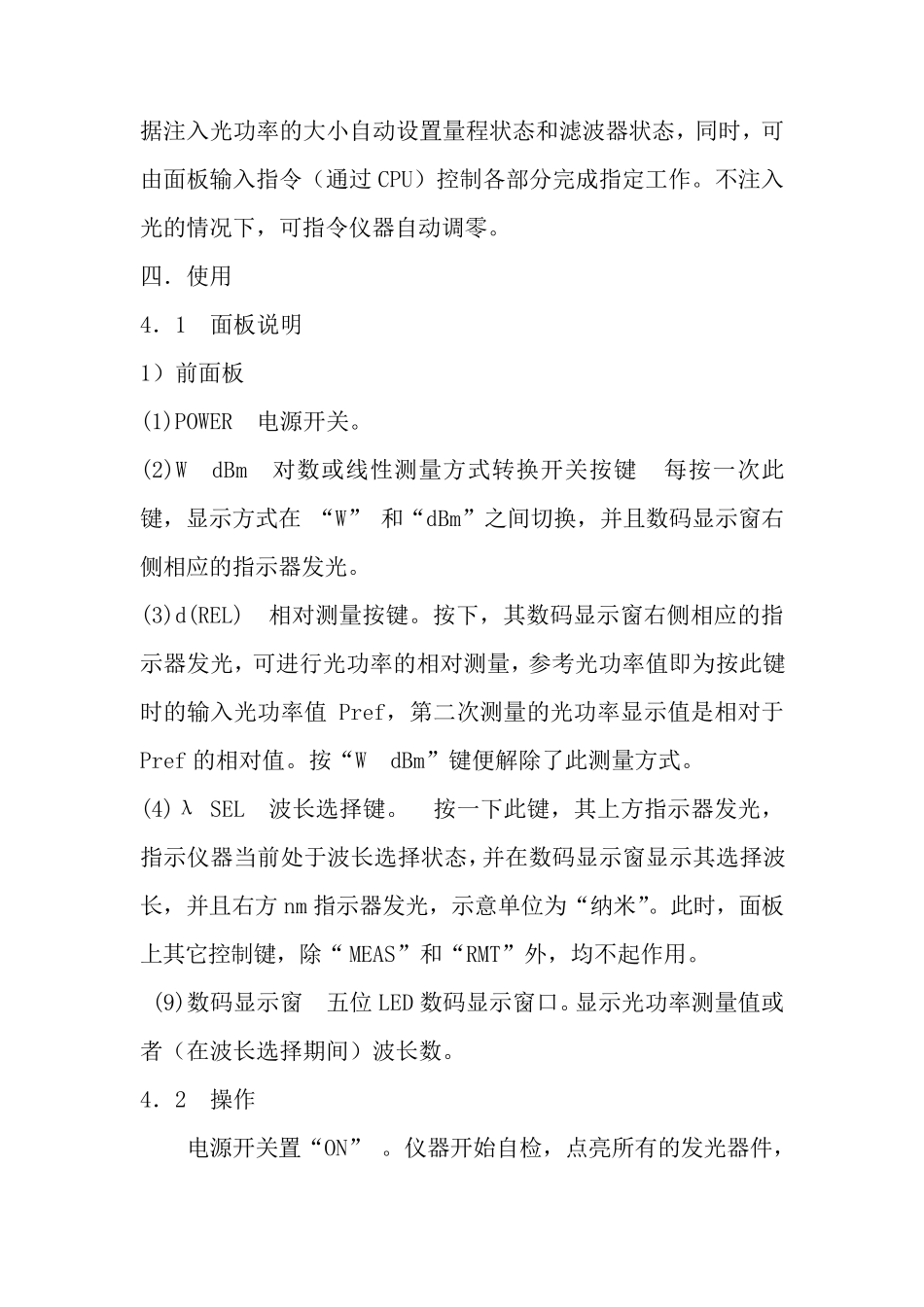

光功率计使用说明书详尽细致版_第2页
2/6

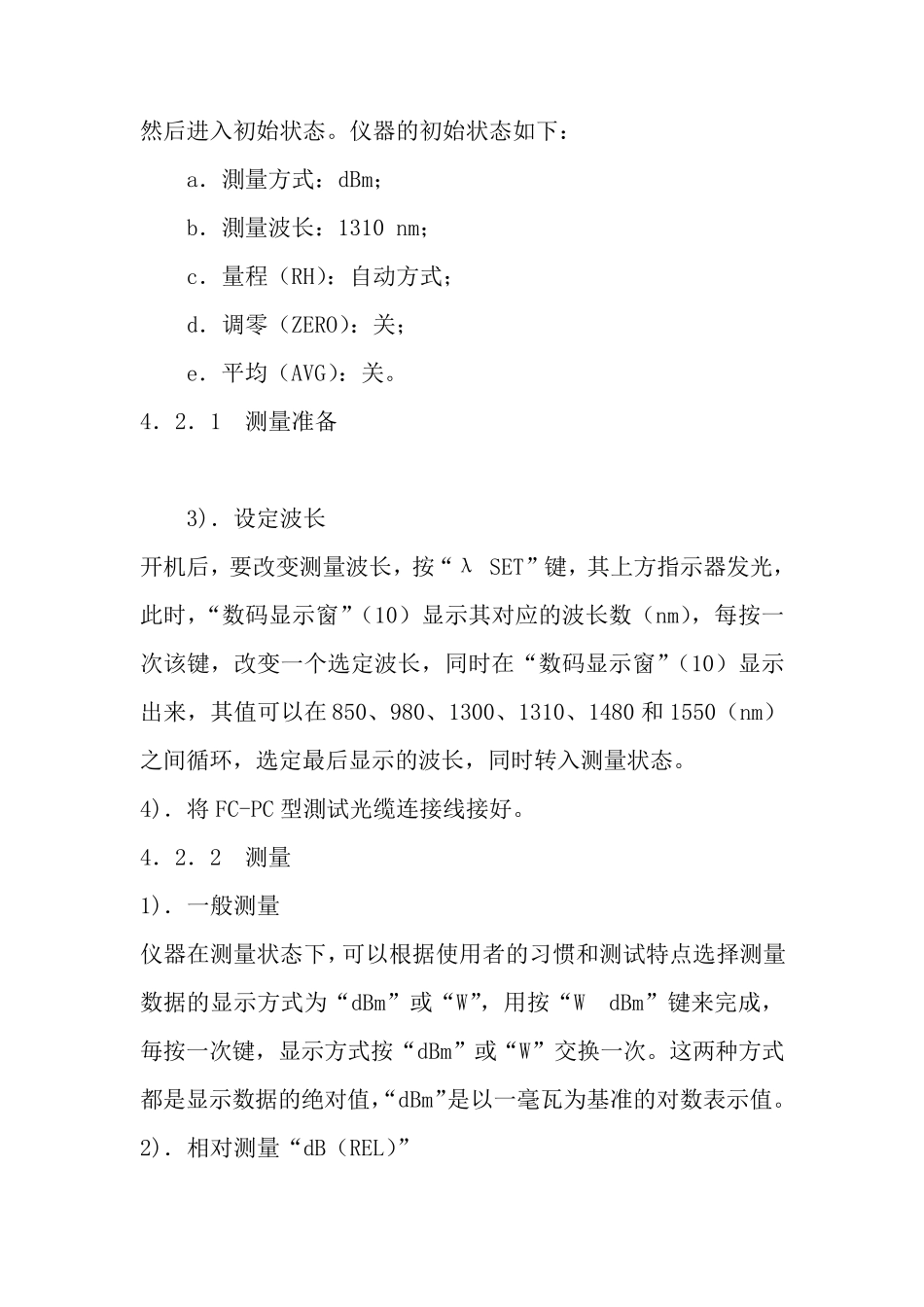

光功率计使用说明书详尽细致版_第3页
3/6
光功率计使用说明书 一、 概述 光功率计是光纤通信系统工程建設和维护中测量光电器件、光无源器件、光纤、光缆、光纤通信设备的必备工具。 二.技术条件 2.1 性能指标 2. 基本功能 a.显示方式: 线性(mw/μw/ nw),对数(dBm)、相对測量(dB); b.自动功能: 自动量程,自动调零,量程保持,平均处理,相对测量处理, 波长校准; 三.原理 光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D 转换器、微处理器以及控制面板与数码显示器。 被測光由 PIN 光探测器检测转换为光电流,由后续斩波稳定程控放大器将电流信号转换成电压信号,即实现 I/V 转换并放大,经程控滤波器滤除斩波附加分量及干扰信号后,送至 A/D转换器,变成相应于输入光功率电平的数字信号,由微处理器(CPU)进行数据处理,再由数码显示器显示其数据。CPU 可根 据注入光功率的大小自动设置量程状态和滤波器状态,同时,可由面板输入指令(通过CPU)控制各部分完成指定工作。不注入光的情况下,可指令仪器自动调零。 四.使用 4.1 面板说明 1)前面板 (1)POWER 电源开关。 (2)W dBm 对数或线性测量方式转换开关按键 每按一次此键,显示方式在 “W” 和“dBm”之间切换,并且数码显示窗右侧相应的指示器发光。 (3)d(REL) 相对测量按键。按下,其数码显示窗右侧相应的指示器发光,可进行光功率的相对测量,参考光功率值即为按此键时的输入光功率值Pref,第二次测量的光功率显示值是相对于Pref 的相对值。按“W dBm”键便解除了此测量方式。 (4)λ SEL 波长选择键。 按一下此键,其上方指示器发光,指示仪器当前处于波长选择状态,并在数码显示窗显示其选择波长,并且右方nm 指示器发光,示意单位为“纳米”。此时,面板上其它控制键,除“MEAS”和“RMT”外,均不起作用。 (9)数码显示窗 五位 LED 数码显示窗口。显示光功率测量值或者(在波长选择期间)波长数。 4.2 操作 电源开关置“ON” 。仪器开始自检,点亮所有的发光器件, 然后进入初始状态。仪器的初始状态如下: a.測量方式:dBm; b.測量波长:1310 nm; c.量程(RH):自动方式; d.调零(ZERO):关; e.平均(AVG):关。 4.2.1 测量准备 3).设定波长 开机后,要改变测量波长,按“λ SET”键,其上方指示器发光,此时,“数码显示窗”(10)显示其对应的波长数(nm),每按一次该键,改变一个选定波长,同时在“...
