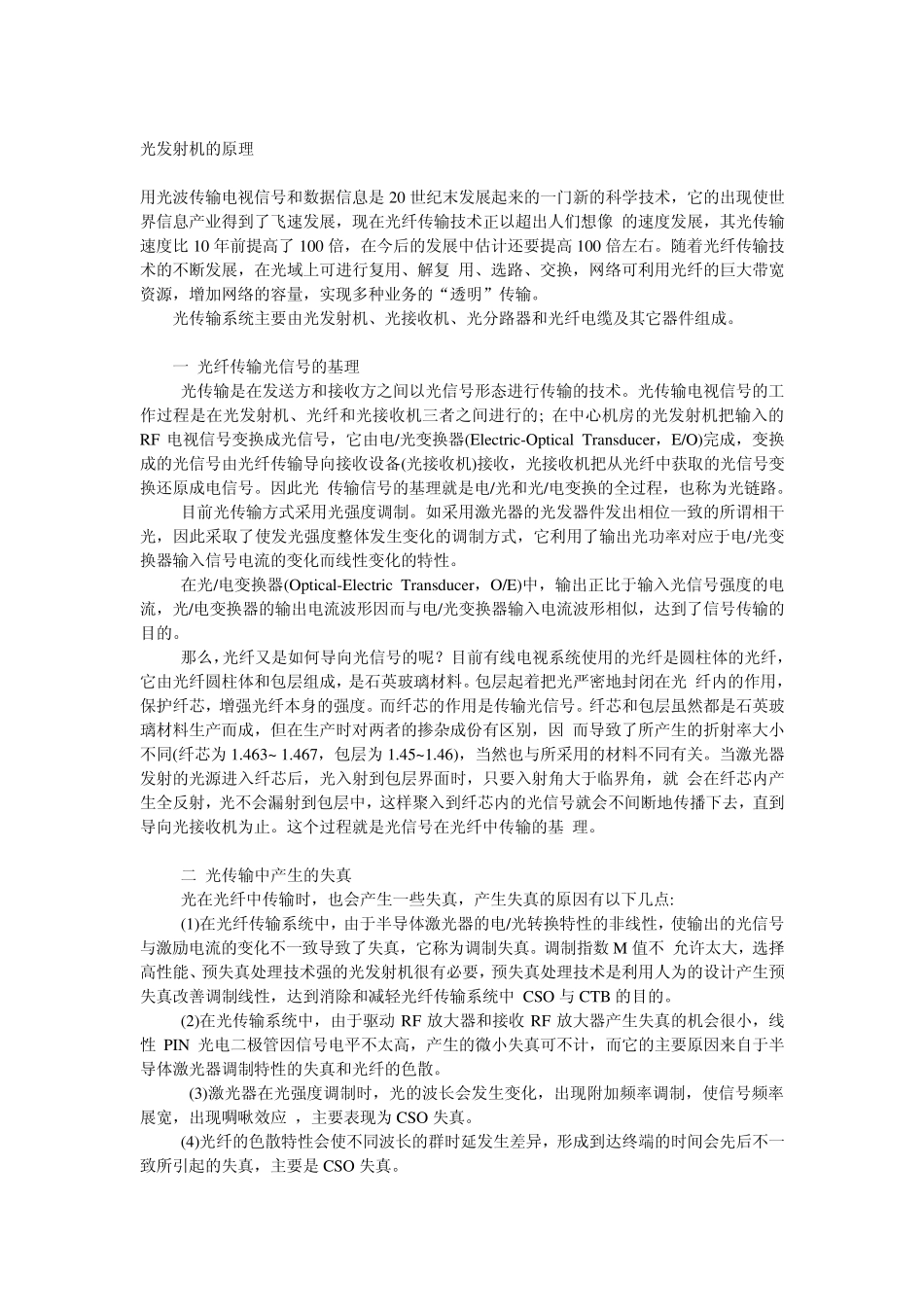

光发射机的原理 用光波传输电视信号和数据信息是20 世纪末发展起来的一门新的科学技术,它的出现使世界信息产业得到了飞速发展,现在光纤传输技术正以超出人们想像 的速度发展,其光传输速度比10 年前提高了100 倍,在今后的发展中估计还要提高100 倍左右。随着光纤传输技术的不断发展,在光域上可进行复用、解复 用、选路、交换,网络可利用光纤的巨大带宽资源,增加网络的容量,实现多种业务的“透明”传输。 光传输系统主要由光发射机、光接收机、光分路器和光纤电缆及其它器件组成。 一 光纤传输光信号的基理 光传输是在发送方和接收方之间以光信号形态进行传输的技术。光传输电视信号的工作过程是在光发射机、光纤和光接收机三者之间进行的; 在中心机房的光发射机把输入的RF 电视信号变换成光信号,它由电/光变换器(Electric-Optical Transducer,E/O)完成,变换成的光信号由光纤传输导向接收设备(光接收机)接收,光接收机把从光纤中获取的光信号变换还原成电信号。因此光 传输信号的基理就是电/光和光/电变换的全过程,也称为光链路。 目前光传输方式采用光强度调制。如采用激光器的光发器件发出相位一致的所谓相干光,因此采取了使发光强度整体发生变化的调制方式,它利用了输出光功率对应于电/光变换器输入信号电流的变化而线性变化的特性。 在光/电变换器(Optical-Electric Transducer,O/E)中,输出正比于输入光信号强度的电流,光/电变换器的输出电流波形因而与电/光变换器输入电流波形相似,达到了信号传输的目的。 那么,光纤又是如何导向光信号的呢?目前有线电视系统使用的光纤是圆柱体的光纤,它由光纤圆柱体和包层组成,是石英玻璃材料。包层起着把光严密地封闭在光 纤内的作用,保护纤芯,增强光纤本身的强度。而纤芯的作用是传输光信号。纤芯和包层虽然都是石英玻璃材料生产而成,但在生产时对两者的掺杂成份有区别,因 而导致了所产生的折射率大小不同(纤芯为 1.463~ 1.467,包层为 1.45~1.46),当然也与所采用的材料不同有关。当激光器发射的光源进入纤芯后,光入射到包层界面时,只要入射角大于临界角,就 会在纤芯内产生全反射,光不会漏射到包层中,这样聚入到纤芯内的光信号就会不间断地传播下去,直到导向光接收机为止。这个过程就是光信号在光纤中传输的基 理。 二 光传输中产生的失真 光在光纤中传输时,也会产生一些失真,产生失真的原因有以下几点: (1)在光纤传输系统中,由于半导体...
