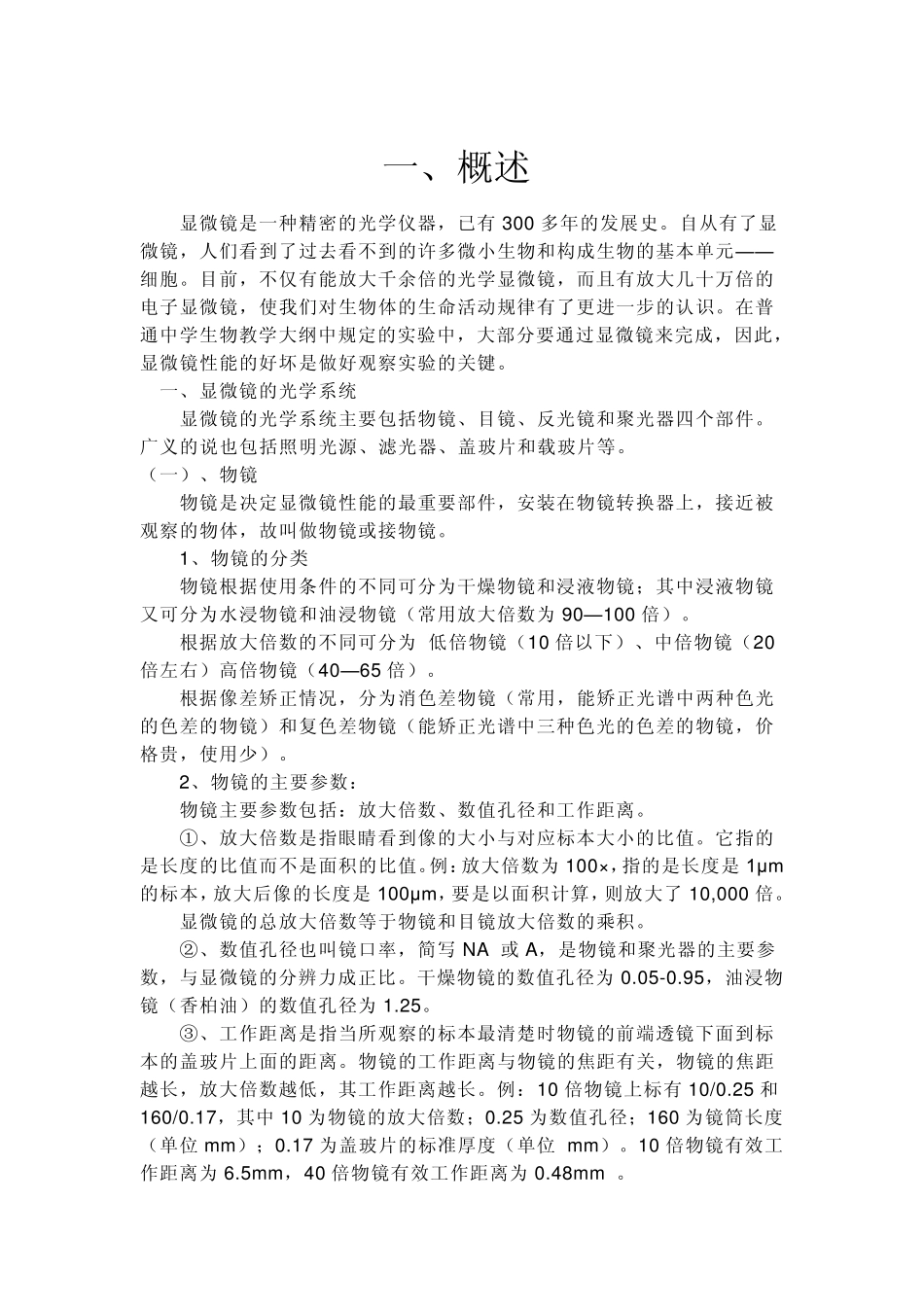

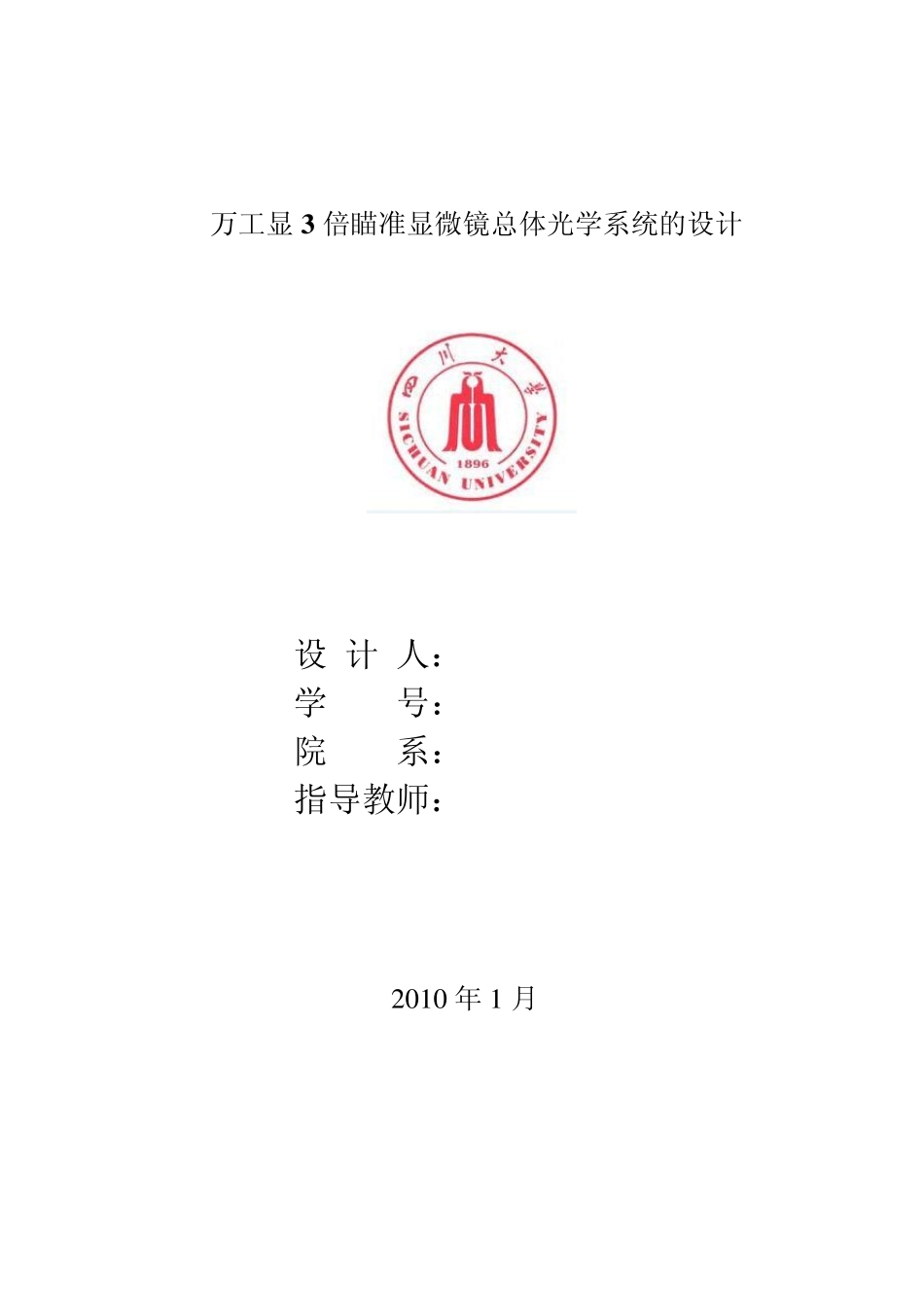

万工显 3 倍瞄准显微镜总体光学系统的设计 设 计 人： 学 号： 院 系： 指导教师： 2 0 1 0 年 1 月 一、概述 显微镜是一种精密的光学仪器，已有 300 多年的发展史。自从有了显微镜，人们看到了过去看不到的许多微小生物和构成生物的基本单元——细胞。目前，不仅有能放大千余倍的光学显微镜，而且有放大几十万倍的电子显微镜，使我们对生物体的生命活动规律有了更进一步的认识。在普通中学生物教学大纲中规定的实验中，大部分要通过显微镜来完成，因此，显微镜性能的好坏是做好观察实验的关键。 一、显微镜的光学系统 显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。广义的说也包括照明光源、滤光器、盖玻片和载玻片等。 （一）、物镜 物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。 1、物镜的分类 物镜根据使用条件的不同可分为干燥物镜和浸液物镜；其中浸液物镜又可分为水浸物镜和油浸物镜（常用放大倍数为90—100 倍）。 根据放大倍数的不同可分为 低倍物镜（10 倍以下）、中倍物镜（20倍左右）高倍物镜（40—65 倍）。 根据像差矫正情况，分为消色差物镜（常用，能矫正光谱中两种色光的色差的物镜）和复色差物镜（能矫正光谱中三种色光的色差的物镜，价格贵，使用少）。 2、物镜的主要参数： 物镜主要参数包括：放大倍数、数值孔径和工作距离。 ①、放大倍数是指眼睛看到像的大小与对应标本大小的比值。它指的是长度的比值而不是面积的比值。例：放大倍数为100×，指的是长度是 1μm的标本，放大后像的长度是 100μm，要是以面积计算，则放大了 10,000 倍。 显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。 ②、数值孔径也叫镜口率，简写 NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。 ③、工作距离是指当所观察的标本最清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。例：10 倍物镜上标有 10/0.25 和160/0.17，其中 10 为物镜的放大倍数；0.25 为数值孔径；160 为镜筒长度（单位 mm）；0.17 为盖玻片的标准厚度（单位 mm）。10 倍物镜有效工作距离为6.5mm，40 倍物镜有效工作距离为0.48mm 。 3、物镜的作用是将标本作第一次放大，...
