光敏电阻简介

光敏电阻简介_第1页
1/11
光敏电阻简介_第2页
2/11
光敏电阻简介_第3页
3/11

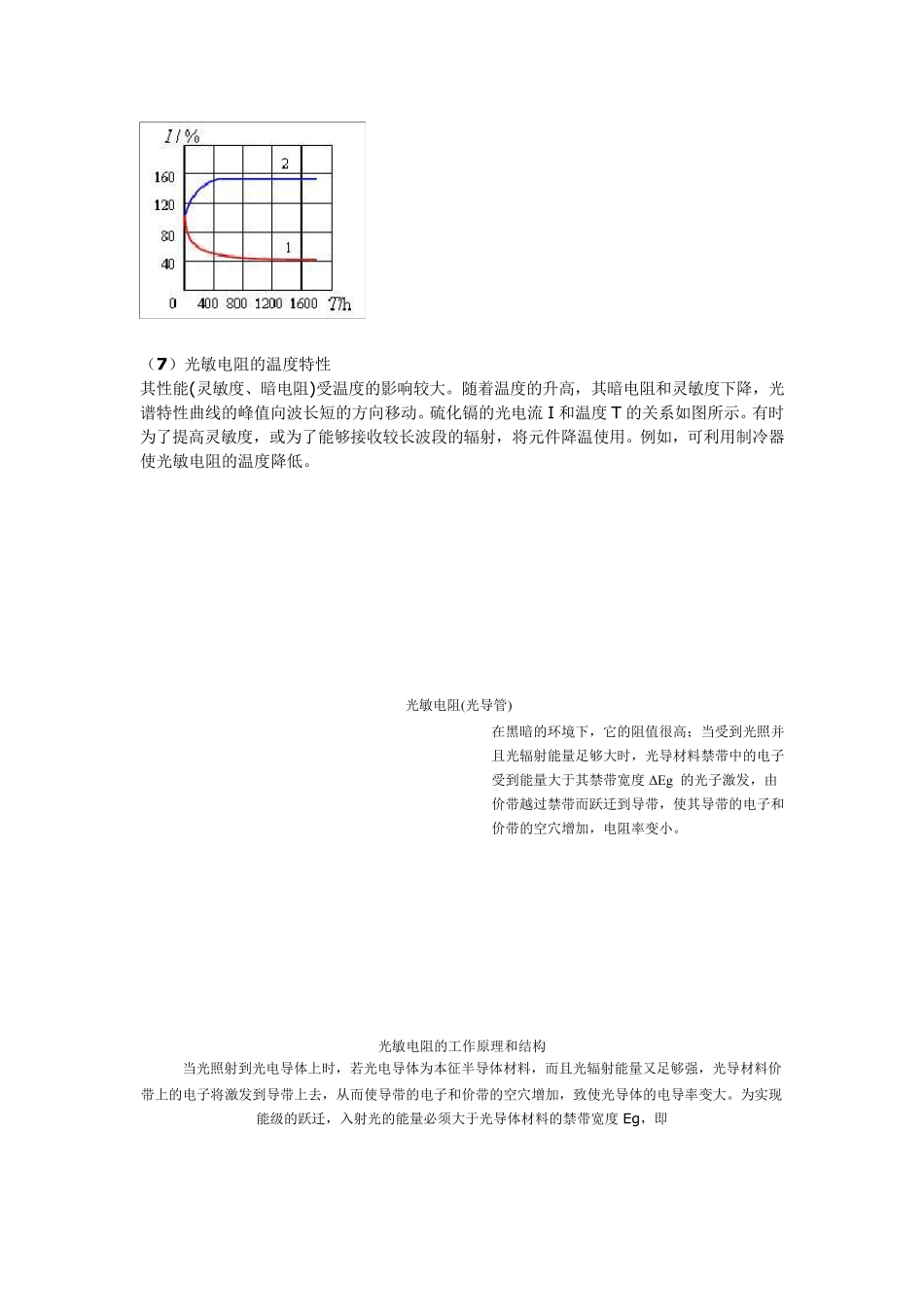

(1)光敏电阻的暗电阻、亮电阻、光电流 暗电流:光敏电阻在室温条件下,全暗(无光照射)后经过一定时间测量的电阻值,称为暗电阻。此时在给定电压下流过的电流。 亮电流:光敏电阻在某一光照下的阻值,称为该光照下的亮电阻。此时流过的电流。 光电流:亮电流与暗电流之差。 光敏电阻的暗电阻越大,而亮电阻越小则性能越好。也就是说,暗电流越小,光电流越大,这样的光敏电阻的灵敏度越高。 实用的光敏电阻的暗电阻往往超过 1MΩ ,甚至高达 100MΩ ,而亮电阻则在几 kΩ 以下,暗电阻与亮电阻之比在 102~106 之间,可见光敏电阻的灵敏度很高。 (2)光敏电阻的光照特性 下图表示 CdS 光敏电阻的光照特性。在一定外加电压下,光敏电阻的光电流和光通量之间的关系。不同类型光敏电阻光照特性不同,但光照特性曲线均呈非线性。因此它不宜作定量检测元件,这是光敏电阻的不足之处。一般在自动控制系统中用作光电开关。 (3)光敏电阻的光谱特性 光谱特性与光敏电阻的材料有关。从图中可知,硫化铅光敏电阻在较宽的光谱范围内均有较高的灵敏度,峰值在红外区域;硫化镉、硒化镉的峰值在可见光区域。因此,在选用光敏电阻时,应把光敏电阻的材料和光源的种类结合起来考虑,才能获得满意的效果。 (4) 光敏电阻的伏安特性 在一定照度下,加在光敏电阻两端的电压与电流之间的关系称为伏安特性。图中曲线 1、2 分别表示照度为零及照度为某值时的伏安特性。由曲线可知,在给定偏压下,光照度较大,光电流也越大。在一定的光照度下,所加的电压越大,光电流越大,而且无饱和现 象。但是电压不能无限地增大,因为任何光敏电阻都受额定功率、最高工作电压和额定电流的限制。超过最高工作电压和最大额定电流,可能导致光敏电阻永久性损坏。 (5)光敏电阻的频率特性 当光敏电阻受到脉冲光照射时,光电流要经过一段时间才能达到稳定值,而在停止光照后,光电流也不立刻为零,这就是光敏电阻的时延特性。由于不同材料的光敏, 电阻时延特性不同,所以它们的频率特性也不同,如图。硫化铅的使用频率比硫化镉高得多,但多数光敏电阻的时延都比较大,所以,它不能用在要求快速响应的场合。 (6)光敏电阻的稳定性 图中曲线1、2 分别表示两种型号 CdS 光敏电阻的稳定性。初制成的光敏电阻,由于体内机构工作不稳定,以及电阻体与其介质的作用还没有达到平衡,所以性能是不够稳定的。但在人为地加温、光照及加负载情况下,经一至二...
