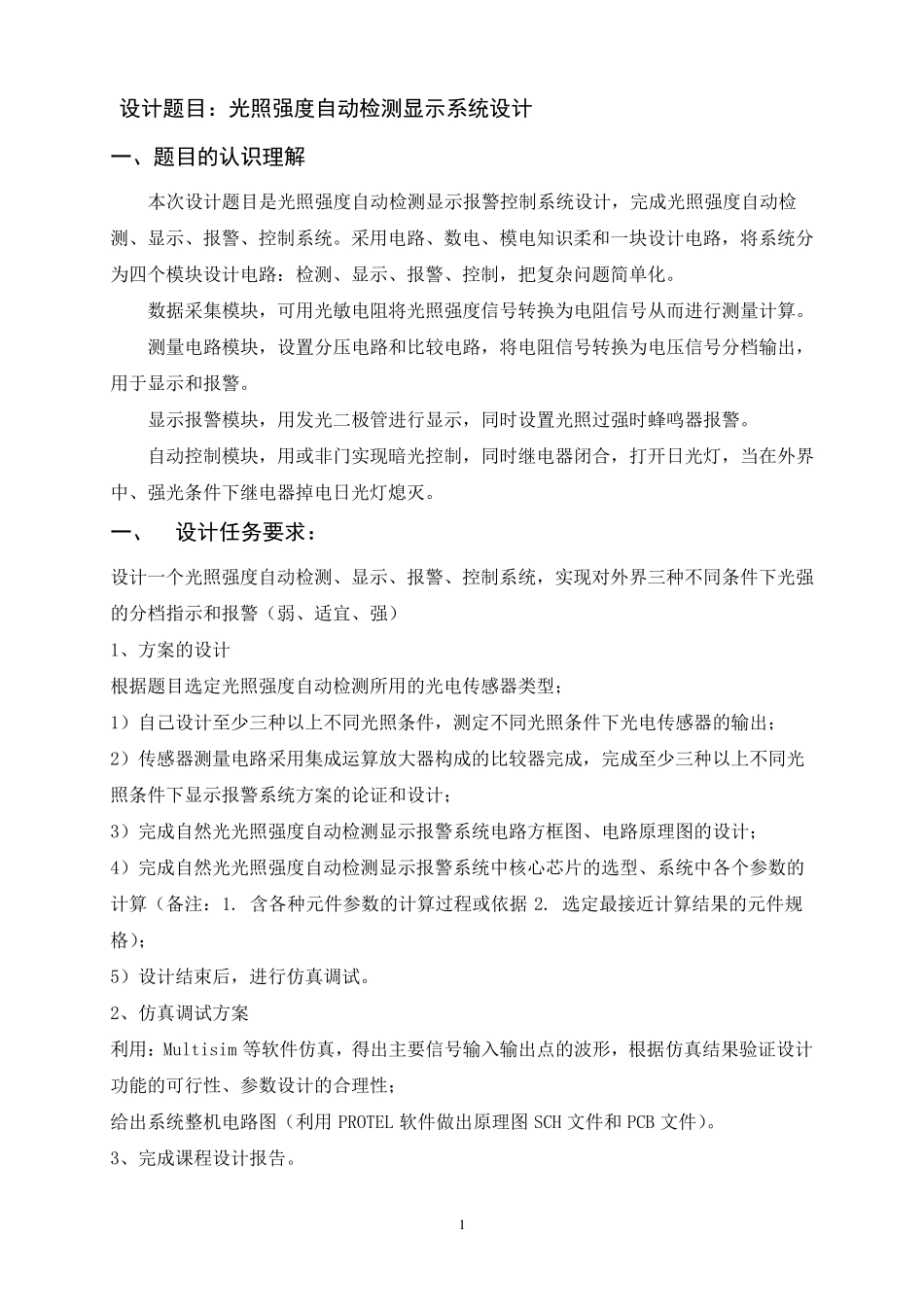

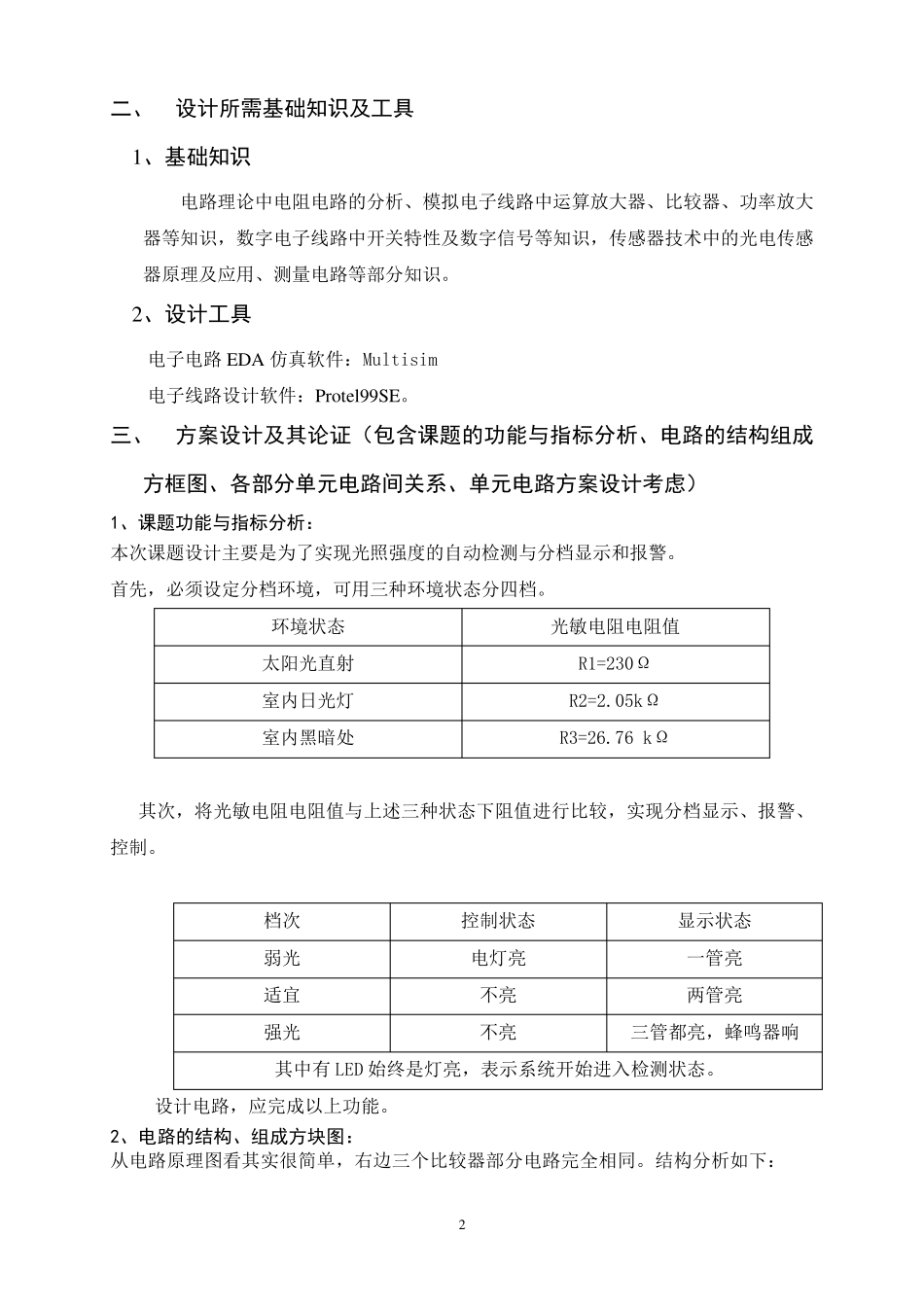

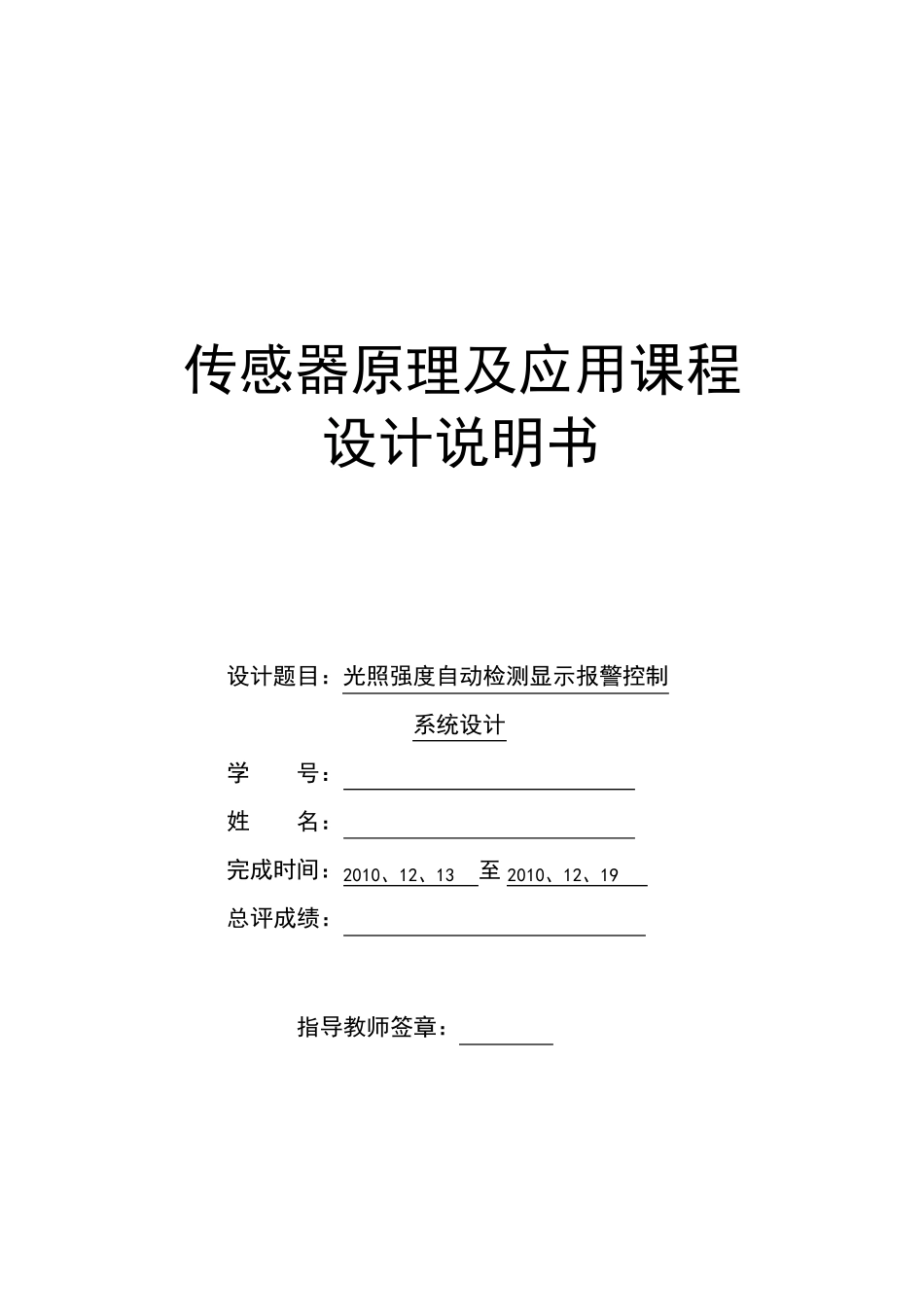

传感器原理及应用课程 设计说明书 设计题目：光照强度自动检测显示报警控制 系统设计 学 号： 姓 名： 完成时间：2010、12、13 至 2010、12、19 总评成绩： 指导教师签章： 1 设计题目：光照强度自动检测显示系统设计 一、题目的认识理解 本次设计题目是光照强度自动检测显示报警控制系统设计，完成光照强度自动检测、显示、报警、控制系统。采用电路、数电、模电知识柔和一块设计电路，将系统分为四个模块设计电路：检测、显示、报警、控制，把复杂问题简单化。 数据采集模块，可用光敏电阻将光照强度信号转换为电阻信号从而进行测量计算。 测量电路模块，设置分压电路和比较电路，将电阻信号转换为电压信号分档输出，用于显示和报警。 显示报警模块，用发光二极管进行显示，同时设置光照过强时蜂鸣器报警。 自动控制模块，用或非门实现暗光控制，同时继电器闭合，打开日光灯，当在外界中、强光条件下继电器掉电日光灯熄灭。 一、 设计任务要求： 设计一个光照强度自动检测、显示、报警、控制系统，实现对外界三种不同条件下光强的分档指示和报警（弱、适宜、强） 1、方案的设计 根据题目选定光照强度自动检测所用的光电传感器类型； 1）自己设计至少三种以上不同光照条件，测定不同光照条件下光电传感器的输出； 2）传感器测量电路采用集成运算放大器构成的比较器完成，完成至少三种以上不同光照条件下显示报警系统方案的论证和设计； 3）完成自然光光照强度自动检测显示报警系统电路方框图、电路原理图的设计； 4）完成自然光光照强度自动检测显示报警系统中核心芯片的选型、系统中各个参数的计算（备注：1. 含各种元件参数的计算过程或依据 2. 选定最 接 近 计算结 果 的元件规格 ）； 5）设计结 束 后 ，进行仿 真 调 试 。 2、仿 真 调 试 方案 利 用：Multisim 等 软 件仿 真 ，得 出主 要 信号输入 输出点 的波 形 ，根据仿 真 结 果 验 证设计功 能 的可行性 、参数设计的合理性 ； 给 出系统整 机 电路图（利 用 PROTEL 软 件做 出原理图SCH 文 件和 PCB 文 件）。 3、完成课 程设计报告 。 2 二、 设计所需基础知识及工具 1、基础知识 电路理论中电阻电路的分析、模拟电子线路中运算放大器、比较器、功率放大器等知识，数字电子线路中开关特性及数字信号等知识，传感器技术中的光电传感器原理及应用、测量电路等部分知识。 2、设计...
