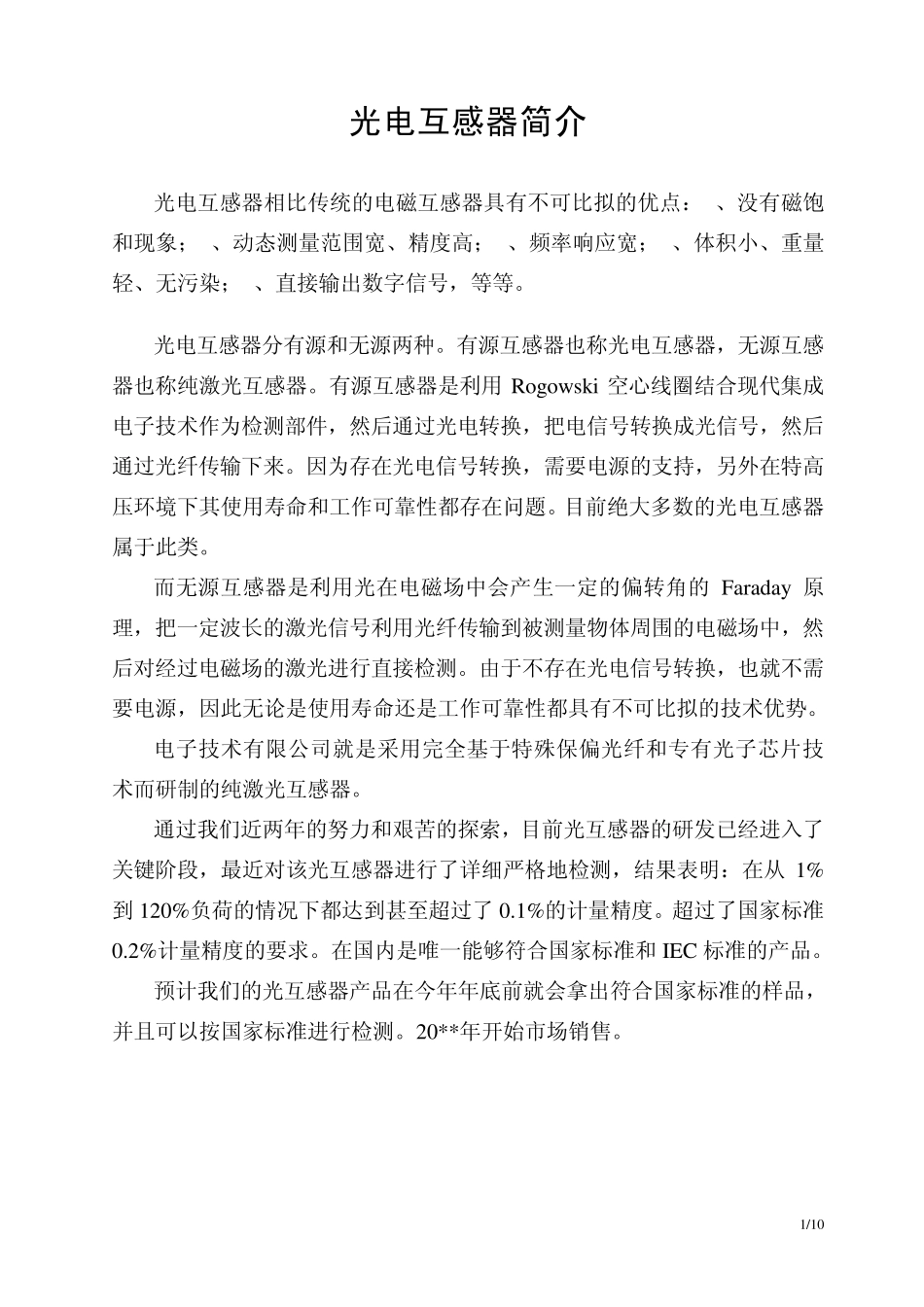

光电互感器简介_第1页
1/12

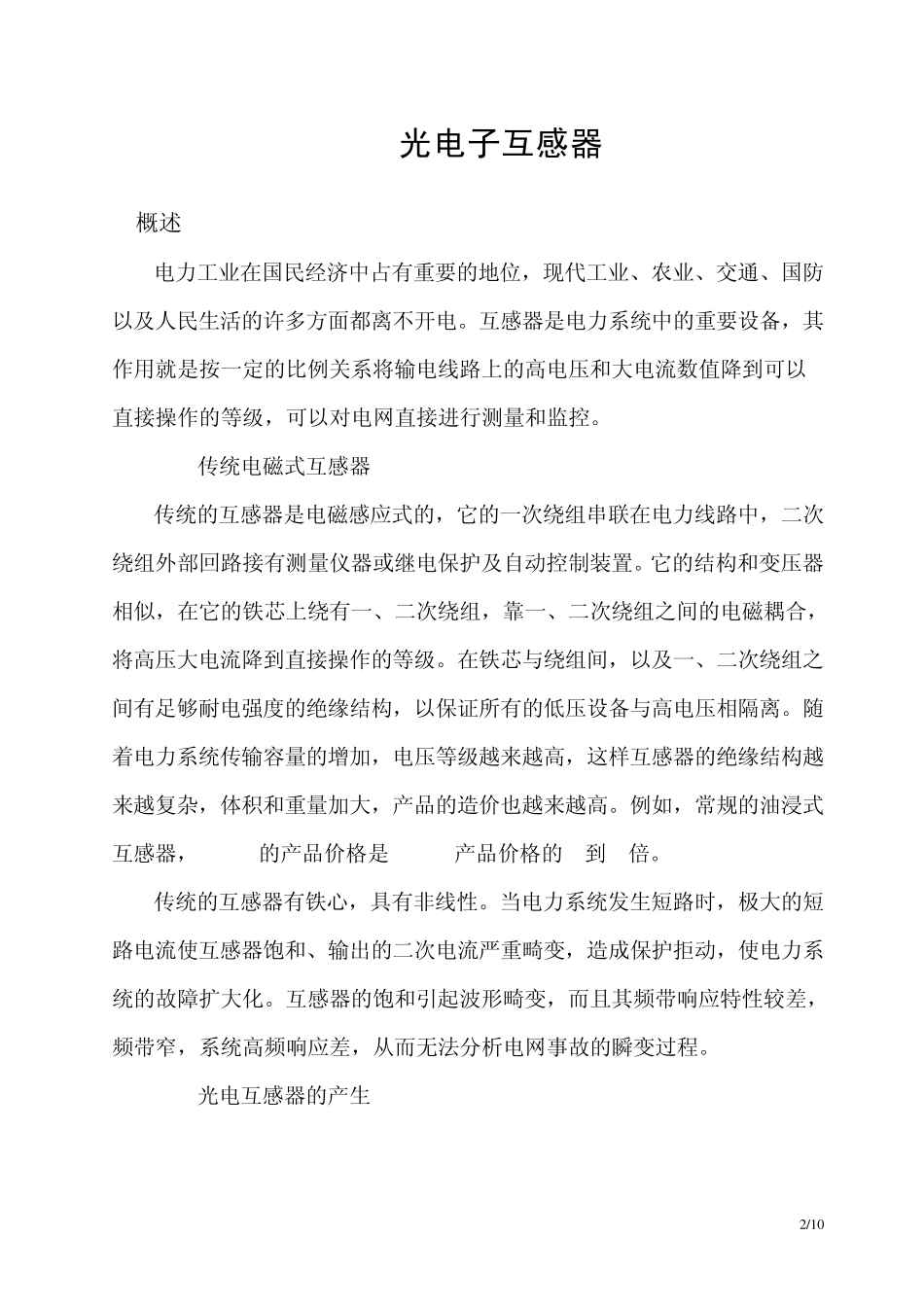

光电互感器简介_第2页
2/12

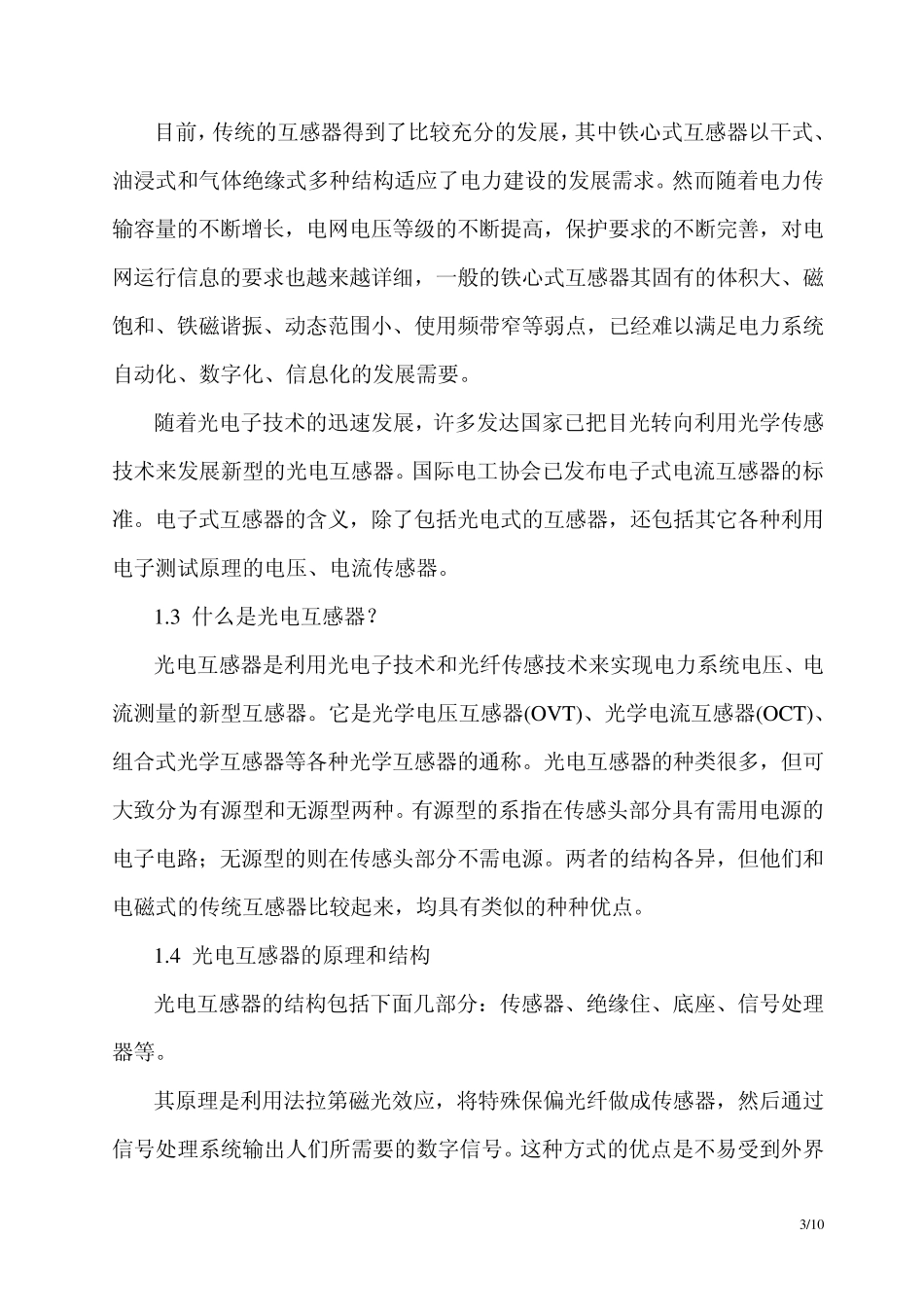

光电互感器简介_第3页
3/12
1/10 光电互感器简介 光电互感器相比传统的电磁互感器具有不可比拟的优点:1、没有磁饱和现象;2、动态测量范围宽、精度高;3、频率响应宽;4、体积小、重量轻、无污染;5、直接输出数字信号,等等。 光电互感器分有源和无源两种。有源互感器也称光电互感器,无源互感器也称纯激光互感器。有源互感器是利用 Rogowski 空心线圈结合现代集成电子技术作为检测部件,然后通过光电转换,把电信号转换成光信号,然后通过光纤传输下来。因为存在光电信号转换,需要电源的支持,另外在特高压环境下其使用寿命和工作可靠性都存在问题。目前绝大多数的光电互感器属于此类。 而无源互感器是利用光在电磁场中会产生一定的偏转角的Faraday 原理,把一定波长的激光信号利用光纤传输到被测量物体周围的电磁场中,然后对经过电磁场的激光进行直接检测。由于不存在光电信号转换,也就不需要电源,因此无论是使用寿命还是工作可靠性都具有不可比拟的技术优势。 电子技术有限公司就是采用完全基于特殊保偏光纤和专有光子芯片技术而研制的纯激光互感器。 通过我们近两年的努力和艰苦的探索,目前光互感器的研发已经进入了关键阶段,最近对该光互感器进行了详细严格地检测,结果表明:在从 1%到 120%负荷的情况下都达到甚至超过了 0.1%的计量精度。超过了国家标准0.2%计量精度的要求。在国内是唯一能够符合国家标准和 IEC 标准的产品。 预计我们的光互感器产品在今年年底前就会拿出符合国家标准的样品,并且可以按国家标准进行检测。20**年开始市场销售。 2 /1 0 光电子互感器 1 概述 电力工业在国民经济中占有重要的地位,现代工业、农业、交通、国防以及人民生活的许多方面都离不开电。互感器是电力系统中的重要设备,其作用就是按一定的比例关系将输电线路上的高电压和大电流数值降到可以直接操作的等级,可以对电网直接进行测量和监控。 1.1 传统电磁式互感器 传统的互感器是电磁感应式的,它的一次绕组串联在电力线路中,二次绕组外部回路接有测量仪器或继电保护及自动控制装置。它的结构和变压器相似,在它的铁芯上绕有一、二次绕组,靠一、二次绕组之间的电磁耦合,将高压大电流降到直接操作的等级。在铁芯与绕组间,以及一、二次绕组之间有足够耐电强度的绝缘结构,以保证所有的低压设备与高电压相隔离。随着电力系统传输容量的增加,电压等级越来越高,这样互感器的绝缘结构越来越复杂,体积和重量加大,产品的造价也越来越高。例如,...
