光纤布线方案设计

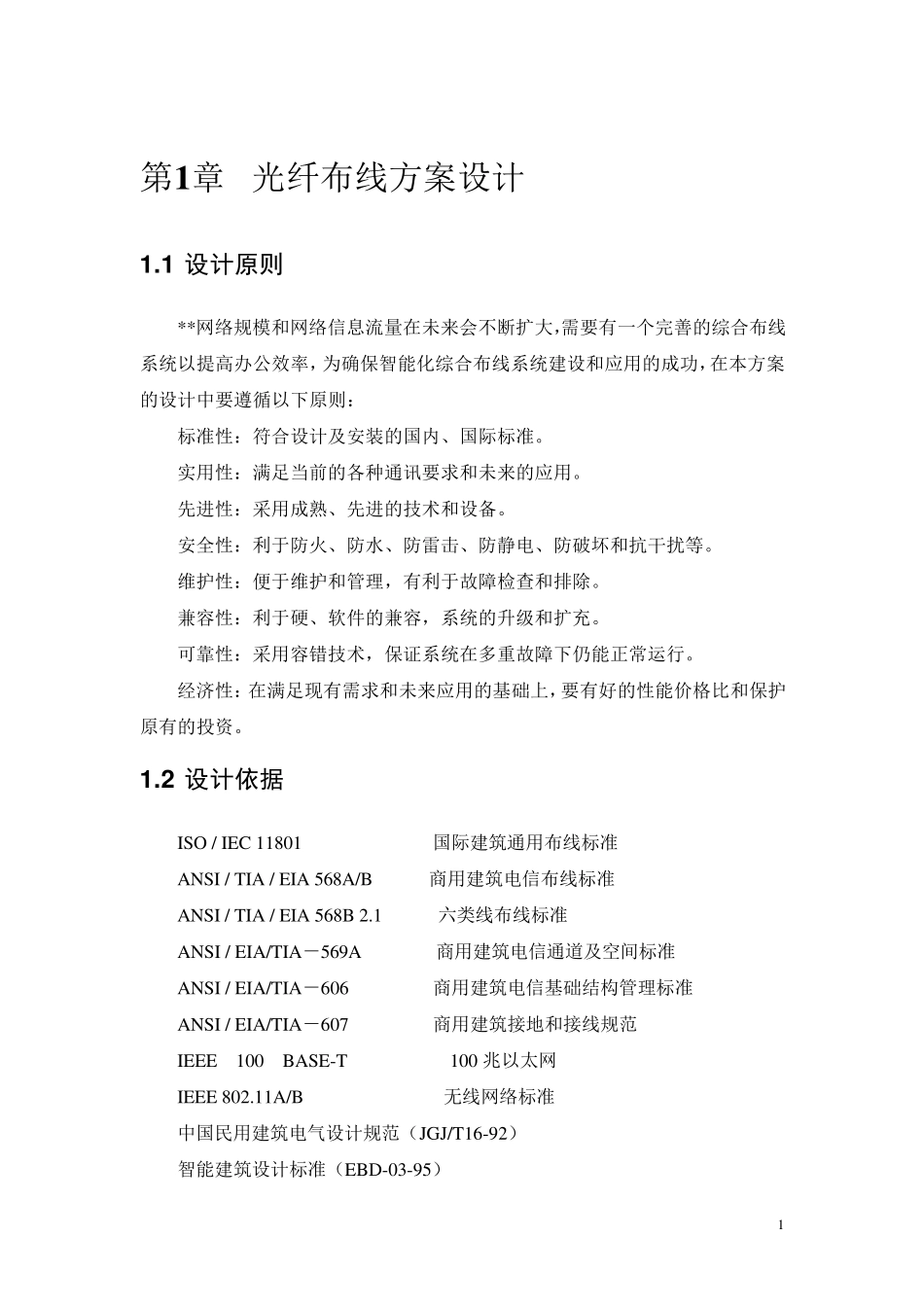

1 第1 章 光纤布线方案设计 1 .1 设计原则 **网络规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则： 标准性：符合设计及安装的国内、国际标准。 实用性：满足当前的各种通讯要求和未来的应用。 先进性：采用成熟、先进的技术和设备。 安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。 维护性：便于维护和管理，有利于故障检查和排除。 兼容性：利于硬、软件的兼容，系统的升级和扩充。 可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。 经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。 1 .2 设计依据 ISO / IEC 11801 国际建筑通用布线标准 ANSI / TIA / EIA 568A/B 商用建筑电信布线标准 ANSI / TIA / EIA 568B 2.1 六类线布线标准 ANSI / EIA/TIA－569A 商用建筑电信通道及空间 标准 ANSI / EIA/TIA－606 商用建筑电信基础结 构 管理标准 ANSI / EIA/TIA－607 商用建筑接 地 和接 线规范 IEEE 100 BASE-T 100 兆 以太 网 IEEE 802.11A/B 无 线网络标准 中国民 用建筑电气 设计规范 （ JGJ/T16-92） 智能建筑设计标准（ EBD-03-95） 2 工业企业通信设计规范（CECS 09:89） 建筑与建筑群综合布线系统工程设计规范（CECS 72:97） 建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97） 电气装置安装工程施工及验收规范（GBJ 232­82） 1 .3 安装与施工标准 中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》 建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》 中国建筑电气设计规范 大楼通信综合布线系统（YD/T926.1.1997）第1 部分:总规范 大楼通信综合布线系统（YD/T926.2.1997）第2 部分:综合布线用电缆、光缆技术要求 大楼通信综合布线系统（YD/T926.3.1998）第3 部分:综合布线用连接硬件技术要求 1 .4 方案设计 在结构化布线系统中，光纤不但支持 FDDI 主干、1000Base－FX 主干、100Base－FX 到桌面、ATM 主干和ATM 到桌面，还可以支持 CATV/CCTV 及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。 当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS 1...
