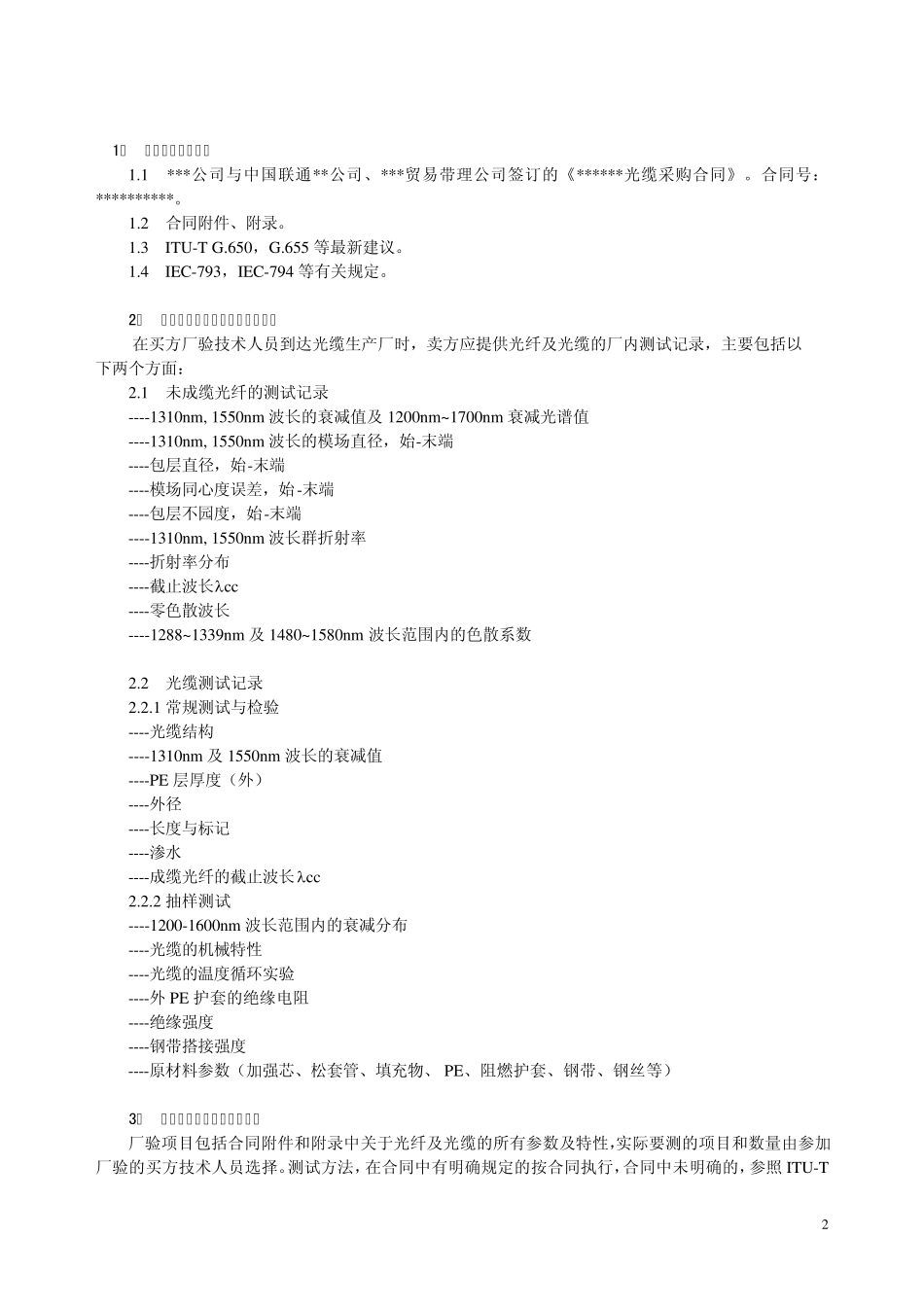

1 ****工程 光缆厂验规范 (项目、测试方法、标准) ****公司 200*年 *月 2 1． 厂验的依据和准则 11 ***公司与中国联通**公司、***贸易带理公司签订的《******光缆采购合同》。合同号：**********。 12 合同附件、附录。 13 ITU-T G650，G655 等最新建议。 14 IEC-793，IEC-794 等有关规定。 2． 厂验前工厂应准备的资料及数据 在买方厂验技术人员到达光缆生产厂时，卖方应提供光纤及光缆的厂内测试记录，主要包括以下两个方面： 21 未成缆光纤的测试记录 ----1310nm, 1550nm 波长的衰减值及 1200nm~1700nm 衰减光谱值 ----1310nm, 1550nm 波长的模场直径，始-末端 ----包层直径，始-末端 ----模场同心度误差，始-末端 ----包层不园度，始-末端 ----1310nm, 1550nm 波长群折射率 ----折射率分布 ----截止波长 cc ----零色散波长 ----1288~1339nm 及 1480~1580nm 波长范围内的色散系数 22 光缆测试记录 221 常规测试与检验 ----光缆结构 ----1310nm 及 1550nm 波长的衰减值 ----PE 层厚度（外） ----外径 ----长度与标记 ----渗水 ----成缆光纤的截止波长 cc 222 抽样测试 ----1200-1600nm 波长范围内的衰减分布 ----光缆的机械特性 ----光缆的温度循环实验 ----外 PE 护套的绝缘电阻 ----绝缘强度 ----钢带搭接强度 ----原材料参数（加强芯、松套管、填充物、 PE、阻燃护套、钢带、钢丝等） 3． 厂验项目、测试方法及标准 厂验项目包括合同附件和附录中关于光纤及光缆的所有参数及特性，实际要测的项目和数量由参加厂验的买方技术人员选择。测试方法，在合同中有明确规定的按合同执行，合同中未明确的，参照 ITU-T 3 或 IEC 建议的测试方法和定义，由双方协商确定。 厂验项目、标准及测试方法如下表所列。如与订货合同有出入，以合同为准。 厂验项目、测试方法及合同标准 （合同标准栏内数据为典型值，各工程应根据合同具体情况填写） 序号 项 目 测 试 方 法 合 同 标 准 测试值 备注 1 光缆盘及光缆外护套直观检查 工厂提供 每盘光缆应用具有金属或其它耐磨材料制作的防水标记标明：运营商名称、厂名、年份、光缆类型、光缆长度（以米为单位）、毛重、光缆外径、光缆重量及光缆最小允许弯曲半径。 光缆外护套上应标明：计米尺码、光缆型号规格、工程名称缩写（中国联通-**-**-**）、制造厂家（**）、制造...
