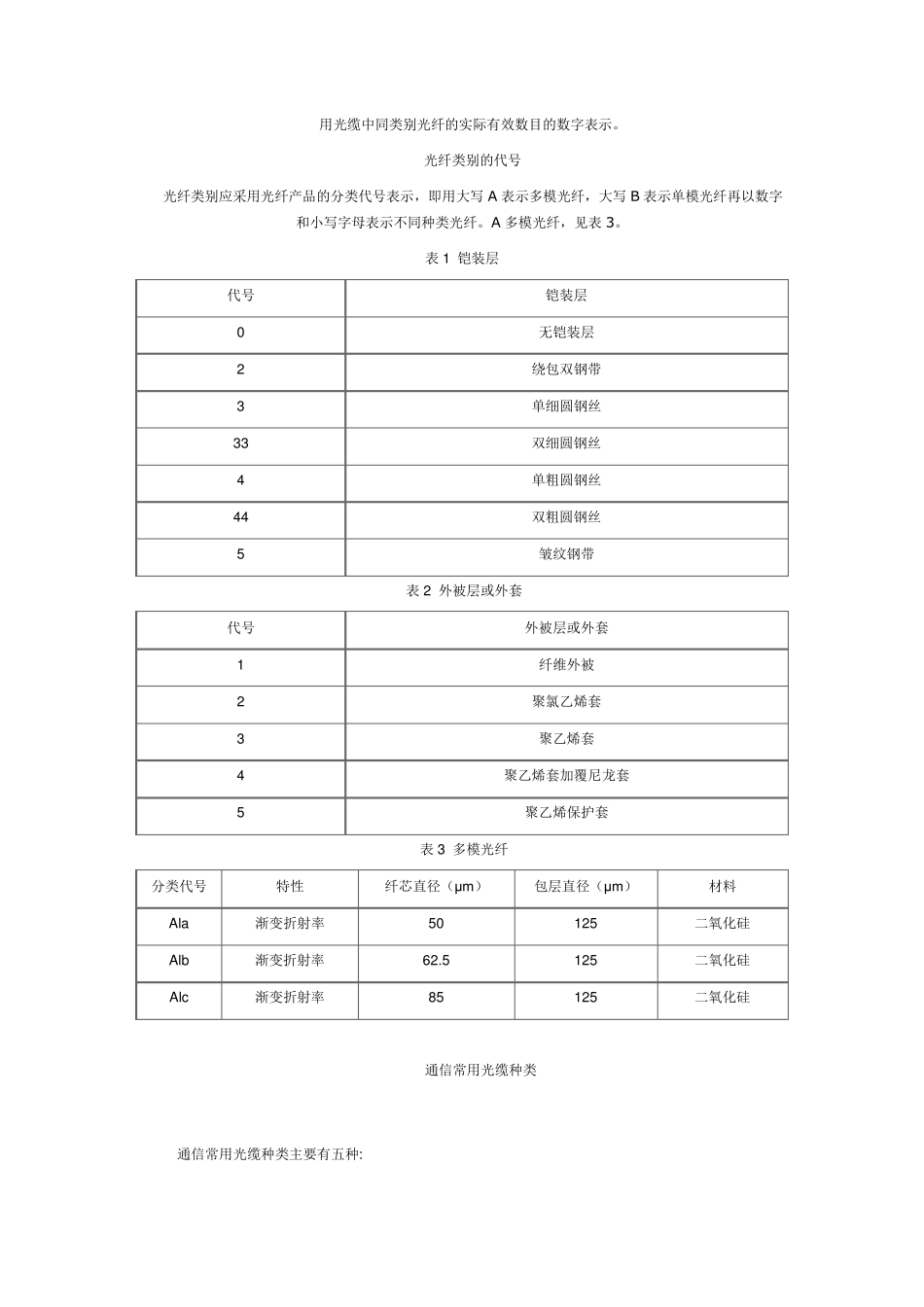

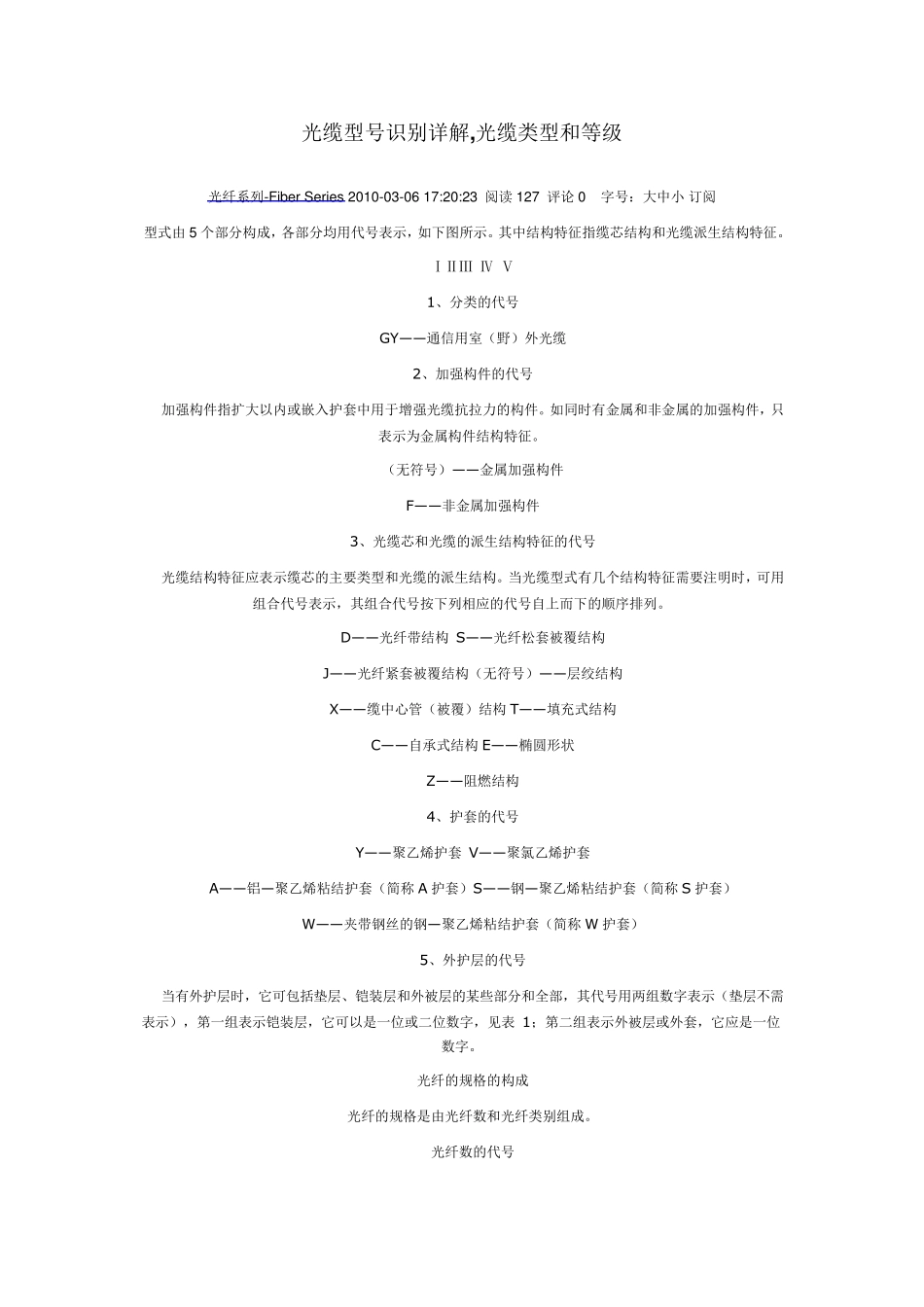

光缆型号识别详解,光缆类型和等级 光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小 订阅 型式由5 个部分构成，各部分均用代号表示，如下图所示。其中结构特征指缆芯结构和光缆派生结构特征。 ⅠⅡⅢ Ⅳ Ⅴ 1、分类的代号 GY— — 通信用室（野）外光缆 2、加强构件的代号 加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。如同时有金属和非金属的加强构件，只表示为金属构件结构特征。 （无符号）— — 金属加强构件 F— — 非金属加强构件 3、光缆芯和光缆的派生结构特征的代号 光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。 D— — 光纤带结构 S— — 光纤松套被覆结构 J— — 光纤紧套被覆结构（无符号）— — 层绞结构 X— — 缆中心管（被覆）结构T— — 填充式结构 C— — 自承式结构E— — 椭圆形状 Z— — 阻燃结构 4、护套的代号 Y— — 聚乙烯护套 V— — 聚氯乙烯护套 A— — 铝— 聚乙烯粘结护套（简称 A 护套）S— — 钢— 聚乙烯粘结护套（简称 S 护套） W— — 夹带钢丝的钢— 聚乙烯粘结护套（简称 W 护套） 5、外护层的代号 当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。 光纤的规格的构成 光纤的规格是由光纤数和光纤类别组成。 光纤数的代号 用光缆中同类别光纤的实际有效数目的数字表示。 光纤类别的代号 光纤类别应采用光纤产品的分类代号表示，即用大写 A 表示多模光纤，大写 B 表示单模光纤再以数字和小写字母表示不同种类光纤。A 多模光纤，见表3。 表1 铠装层 代号 铠装层 0 无铠装层 2 绕包双钢带 3 单细圆钢丝 33 双细圆钢丝 4 单粗圆钢丝 44 双粗圆钢丝 5 皱纹钢带 表2 外被层或外套 代号 外被层或外套 1 纤维外被 2 聚氯乙烯套 3 聚乙烯套 4 聚乙烯套加覆尼龙套 5 聚乙烯保护套 表3 多模光纤 分类代号 特性 纤芯直径（μm） 包层直径（μm） 材料 Ala 渐变折射率 50 125 二氧化硅 Alb 渐变折射率 62.5 125 二氧化硅 Alc 渐变折射率 85 125 二氧化硅 通信常用...
