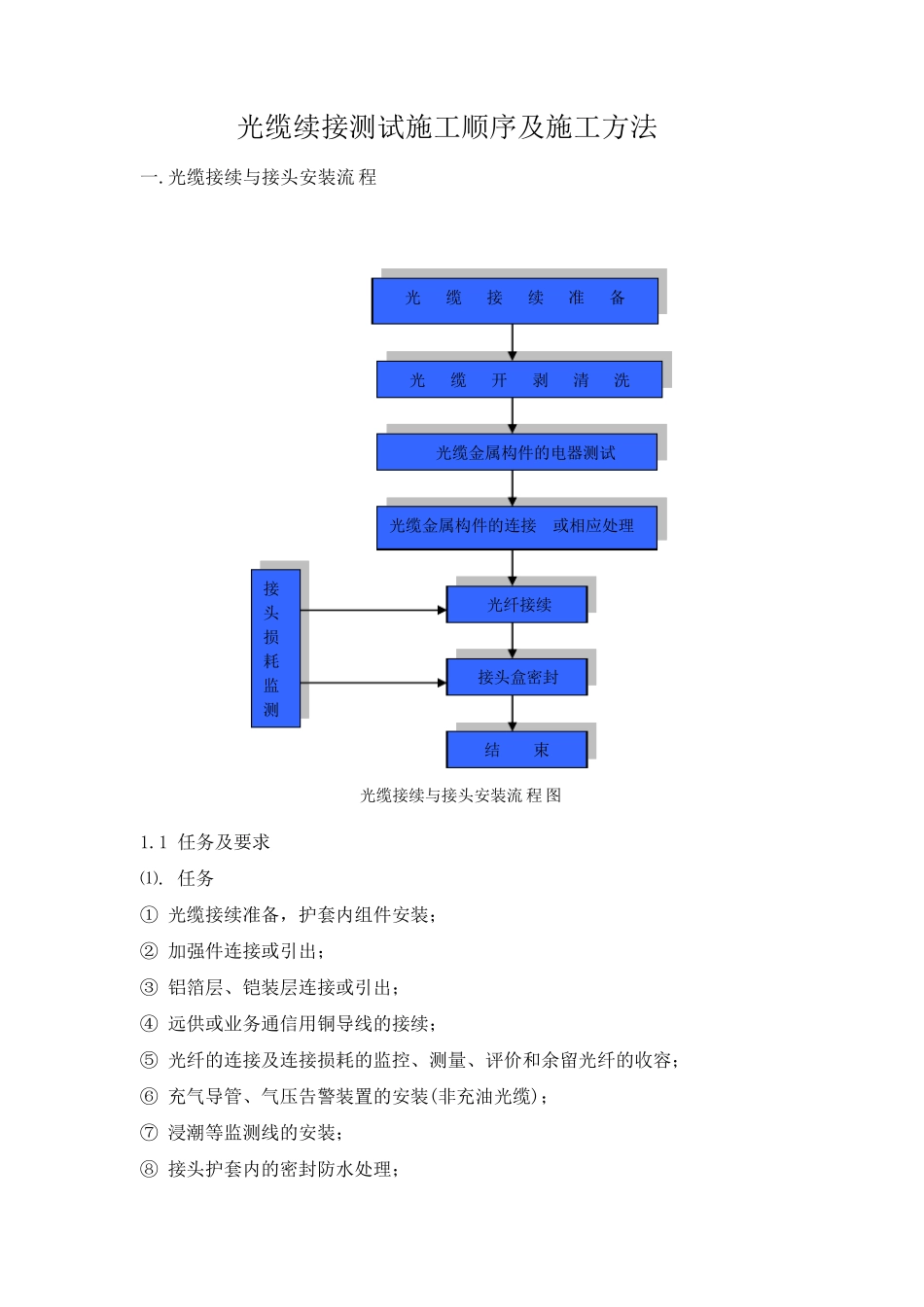

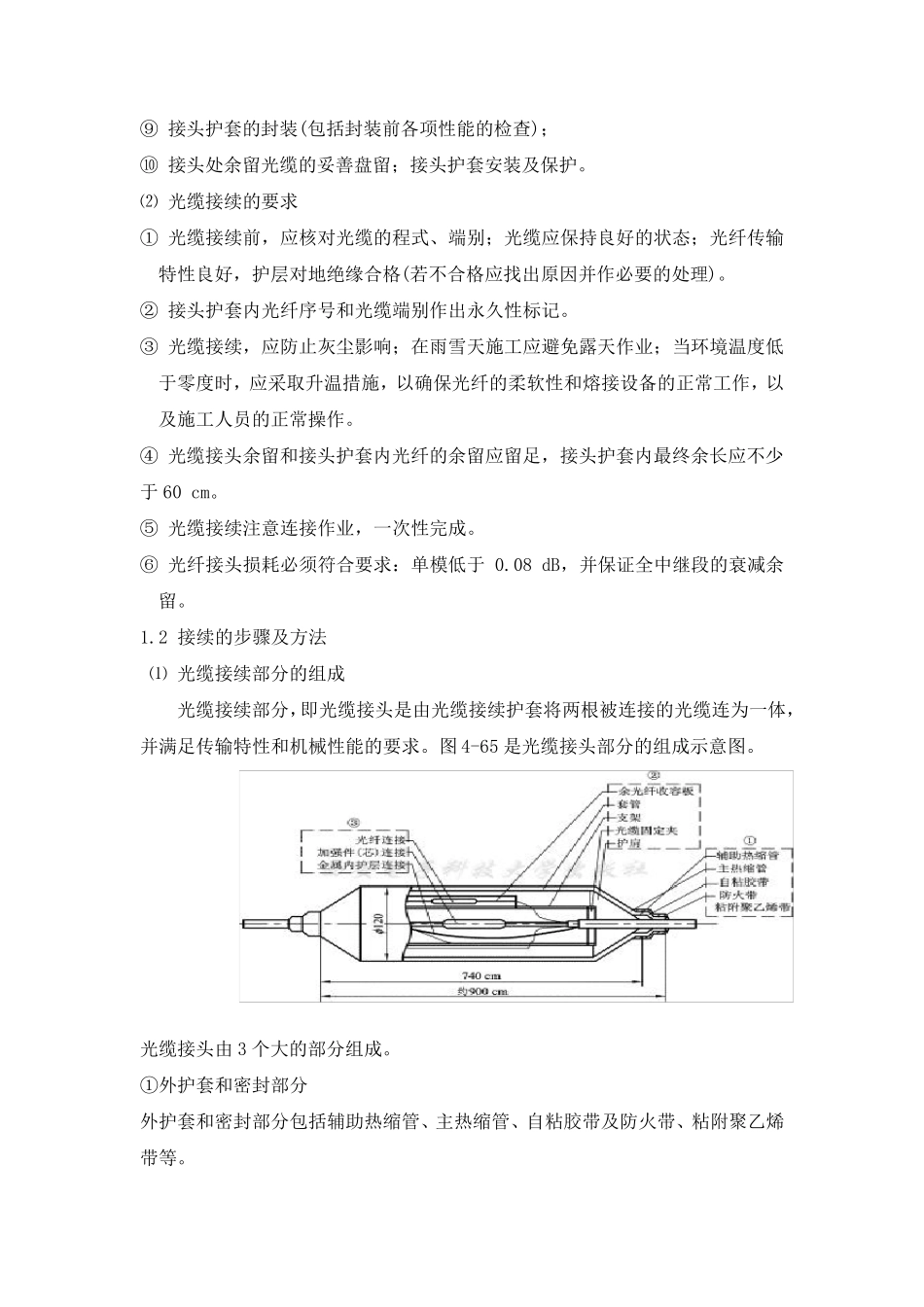

光缆续接测试施工顺序及施工方法 一.光缆接续与接头安装流程 光缆接续与接头安装流程图 1.1 任务及要求 ⑴. 任务 ① 光缆接续准备,护套内组件安装; ② 加强件连接或引出; ③ 铝箔层、铠装层连接或引出; ④ 远供或业务通信用铜导线的接续; ⑤ 光纤的连接及连接损耗的监控、测量、评价和余留光纤的收容; ⑥ 充气导管、气压告警装置的安装(非充油光缆); ⑦ 浸潮等监测线的安装; ⑧ 接头护套内的密封防水处理; 光缆金属构件的连接 或相应处理 光缆金属构件的电器测试 光 缆 开 剥 清 洗 光纤接续 接头盒密封 结 束 接头损耗监测 光 缆 接 续 准 备 ⑨ 接头护套的封装(包括封装前各项性能的检查); ⑩ 接头处余留光缆的妥善盘留;接头护套安装及保护。 ⑵ 光缆接续的要求 ① 光缆接续前,应核对光缆的程式、端别;光缆应保持良好的状态;光纤传输特性良好,护层对地绝缘合格(若不合格应找出原因并作必要的处理)。 ② 接头护套内光纤序号和光缆端别作出永久性标记。 ③ 光缆接续,应防止灰尘影响;在雨雪天施工应避免露天作业;当环境温度低于零度时,应采取升温措施,以确保光纤的柔软性和熔接设备的正常工作,以及施工人员的正常操作。 ④ 光缆接头余留和接头护套内光纤的余留应留足,接头护套内最终余长应不少于 60 cm。 ⑤ 光缆接续注意连接作业,一次性完成。 ⑥ 光纤接头损耗必须符合要求:单模低于 0.08 dB,并保证全中继段的衰减余留。 1.2 接续的步骤及方法 ⑴ 光缆接续部分的组成 光缆接续部分,即光缆接头是由 光缆接续护套将 两 根 被 连接的光缆连为 一体 ,并满 足传输特性和机 械 性能的要求。图 4-65 是光缆接头部分的组成示 意图 。 光缆接头由 3 个 大 的部分组成。 ①外 护套和密 封部分 外 护套和密 封部分包括辅 助 热 缩 管 、主 热 缩 管 、自 粘 胶 带 及防火 带 、粘 附 聚 乙 烯带 等 。 ②护套支撑部分 护套支撑部分包括套管、支架、光缆固定夹、护肩及余光纤收容板等。 ③盒内连接部分 盒内连接部分包括光纤连接、加强件(芯)连接和金属内护层连接等。 ⑵光缆接续的步骤及方法 光缆接续的流程,光缆接续流程由9 个部分组成,其具体的步骤及方法如下: ① 准备阶段 1) 技术准备。在光缆接续工作开始前,必须熟悉工程所用的光缆护套的性能、操 作方法和质量要点。对于第一次采用的...
