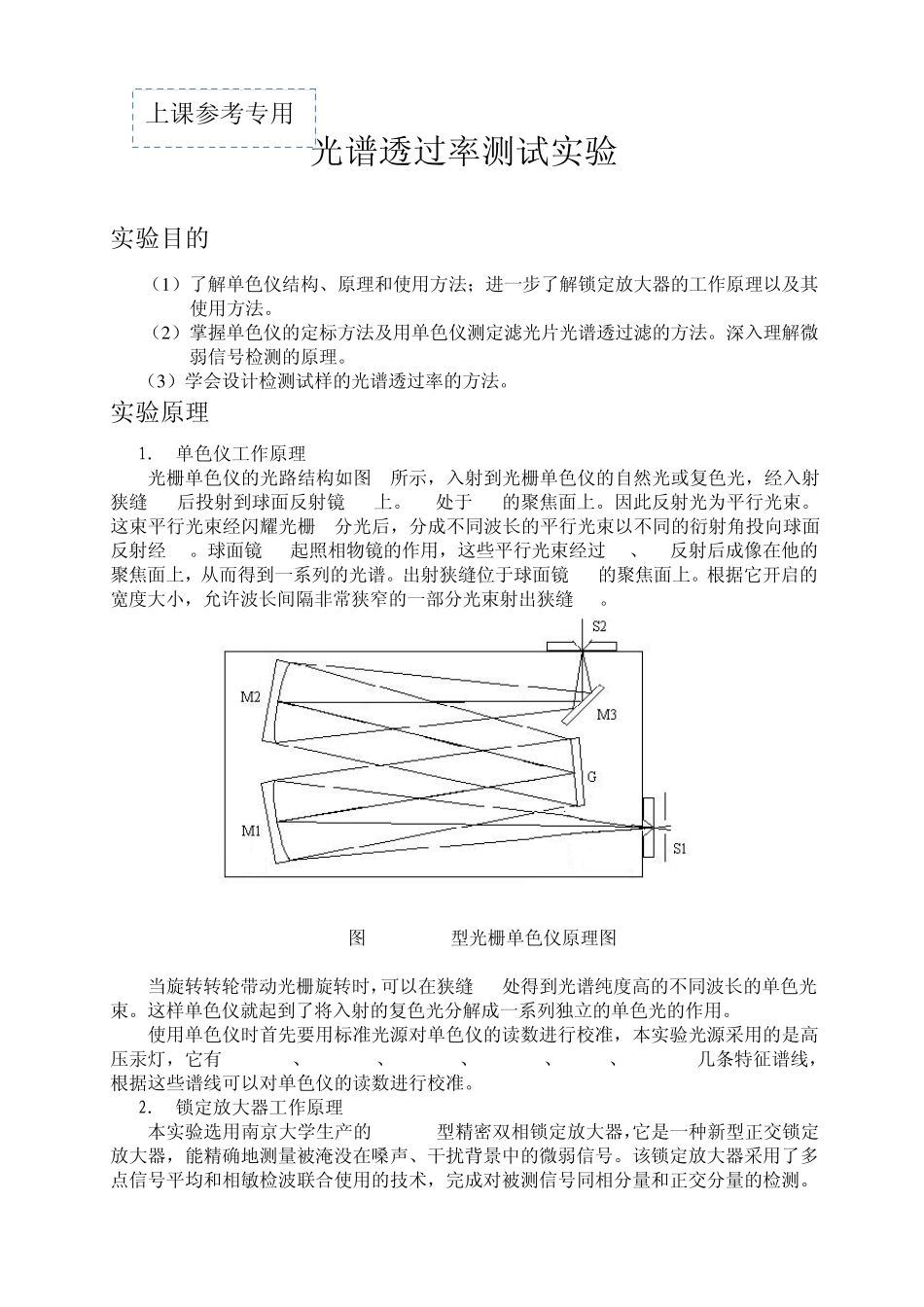

光谱透过率测试实验 实验目的 (1 )了解单色仪结构、原理和使用方法;进一步了解锁定放大器的工作原理以及其使用方法。 (2 )掌握单色仪的定标方法及用单色仪测定滤光片光谱透过滤的方法。深入理解微弱信号检测的原理。 (3 )学会设计检测试样的光谱透过率的方法。 实验原理 1. 单色仪工作原理 光栅单色仪的光路结构如图 1所示,入射到光栅单色仪的自然光或复色光,经入射狭缝 S1后投射到球面反射镜 M1上。S1处于 M1的聚焦面上。因此反射光为平行光束。这束平行光束经闪耀光栅 G分光后,分成不同波长的平行光束以不同的衍射角投向球面反射经 M2。球面镜 M2起照相物镜的作用,这些平行光束经过M2、M3反射后成像在他的聚焦面上,从而得到一系列的光谱。出射狭缝位于球面镜 M2的聚焦面上。根据它开启的宽度大小,允许波长间隔非常狭窄的一部分光束射出狭缝 S2。 图 1 WDG30型光栅单色仪原理图 当旋转转轮带动光栅旋转时,可以在狭缝 S2处得到光谱纯度高的不同波长的单色光束。这样单色仪就起到了将入射的复色光分解成一系列独立的单色光的作用。 使用单色仪时首先要用标准光源对单色仪的读数进行校准,本实验光源采用的是高压汞灯,它有 404.7nm、407.8nm、435.8nm、546.1nm、577nm、579.1nm几条特征谱线,根据这些谱线可以对单色仪的读数进行校准。 2. 锁定放大器工作原理 本实验选用南京大学生产的HB-211型精密双相锁定放大器,它是一种新型正交锁定放大器,能精确地测量被淹没在嗓声、干扰背景中的微弱信号。该锁定放大器采用了多点信号平均和相敏检波联合使用的技术,完成对被测信号同相分量和正交分量的检测。上课参考专用 并具有动态范围大、漂移小等特点。 仪器原理框图如图 2所示,主要包括以下几大部分:输入信号部分、参考信号部分、信号处理部分、单片机功能控制及测量值显示 PC机接口部分、电源及其它部分。 图 2 HB-211型精密双相锁定放大器原理框图 (1)输入信号通道 输入信号通道由低噪声前置放大器,量程控制放大器,高通、低通滤波器三部分组成。 高通、低通滤波器,是由运算放大器和 R,C组成的二阶高通、低通滤波器,原理图如图 3所示。由高通、低通滤波器组成带通滤波器,根据待测信号的频率选择高通、低通滤波器的载止频率,组成以待测信号频率为中心的带通特性,抑制干扰,提高仪器的过载能力和动态范围。高通、低通滤波器通截止频率可调。组成的滤波器只能放大被测信号及其频率...
