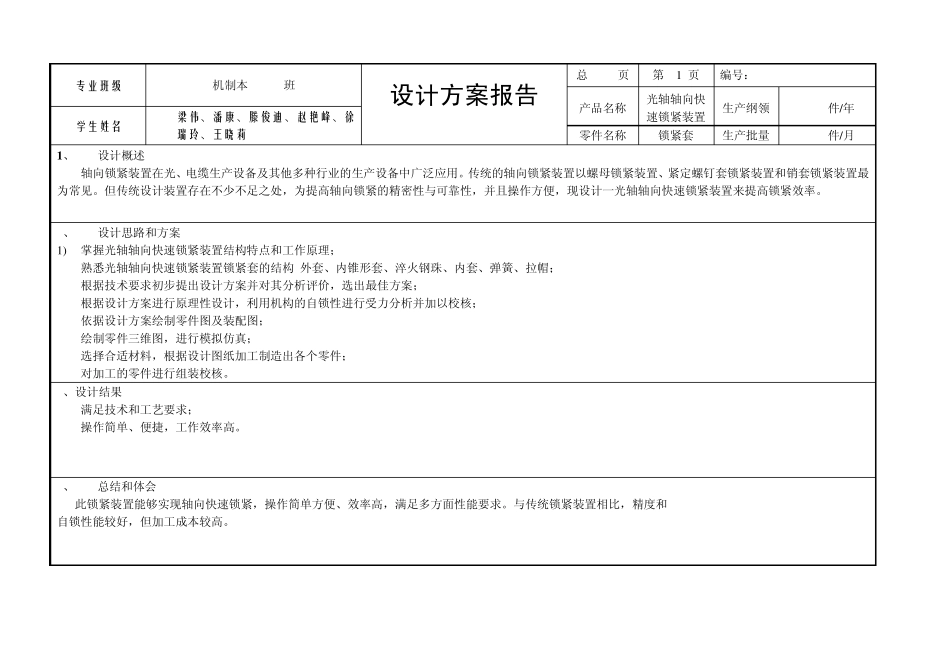

专业班级 机制本11-04班 设计方案报告 总 2 页 第 1 页 编号: 产品名称 光轴轴向快速锁紧装置 生产纲领 件/年 学生姓名 梁伟、潘康、滕俊迪、赵艳峰、徐瑞玲、王晓莉 零件名称 锁紧套 生产批量 件/月 1 、 设计概述 轴向锁紧装置在光、电缆生产设备及其他多种行业的生产设备中广泛应用。传统的轴向锁紧装置以螺母锁紧装置、紧定螺钉套锁紧装置和销套锁紧装置最为常见。但传统设计装置存在不少不足之处,为提高轴向锁紧的精密性与可靠性,并且操作方便,现设计一光轴轴向快速锁紧装置来提高锁紧效率。 2、 设计思路和方案 1 ) 掌握光轴轴向快速锁紧装置结构特点和工作原理; 2) 熟悉光轴轴向快速锁紧装置锁紧套的结构:外套、内锥形套、淬火钢珠、内套、弹簧、拉帽; 3) 根据技术要求初步提出设计方案并对其分析评价,选出最佳方案; 4) 根据设计方案进行原理性设计,利用机构的自锁性进行受力分析并加以校核; 5) 依据设计方案绘制零件图及装配图; 6) 绘制零件三维图,进行模拟仿真; 7) 选择合适材料,根据设计图纸加工制造出各个零件; 8) 对加工的零件进行组装校核。 3、设计结果 1) 满足技术和工艺要求; 2) 操作简单、便捷,工作效率高。 3、 总结和体会 此锁紧装置能够实现轴向快速锁紧,操作简单方便、效率高,满足多方面性能要求。与传统锁紧装置相比,精度和 自锁性能较好,但加工成本较高。 专业班级 机制本 11-04班 工程管理报告 总 2 页 第 1 页 编号: 产品名称 光轴轴向快速锁紧装置 生产纲领 件/年 学生姓名 梁伟、潘康、滕俊迪、赵艳峰、徐瑞玲、王晓莉 零件名称 锁紧套 生产批量 件/月 一、单件生产 1、生产过程组织:(1)生产过程的空间组织:采用工艺原则,在零件加工中,将各个车间合理的利用起来,指定小组成员在不同车间完成指定的零件加工。 (2)生产过程的时间组织:采用平行顺序移动方式。首先组织不同的人加工不同的零件,先完成的零件送到装配车间,将能装配的部分先进行装配。最后将全部零件加工完成以后进行总体装配。 2、人力资源配置:(1)方案设计:以梁伟为组长,全体成员合理分工,方案设计由潘康、滕俊迪两位同学完成; (2)零件加工由滕俊迪、赵艳峰两位同学完成; (3)报告由徐瑞玲、王晓莉两位同学完成; 3、生产进度计划与控制 (1)生产进度计划 第 9-10周:初步完成设计方案。 第 11周:设计图纸审核、确定加...
