免费齿轮精度查询软件(含新旧标准)

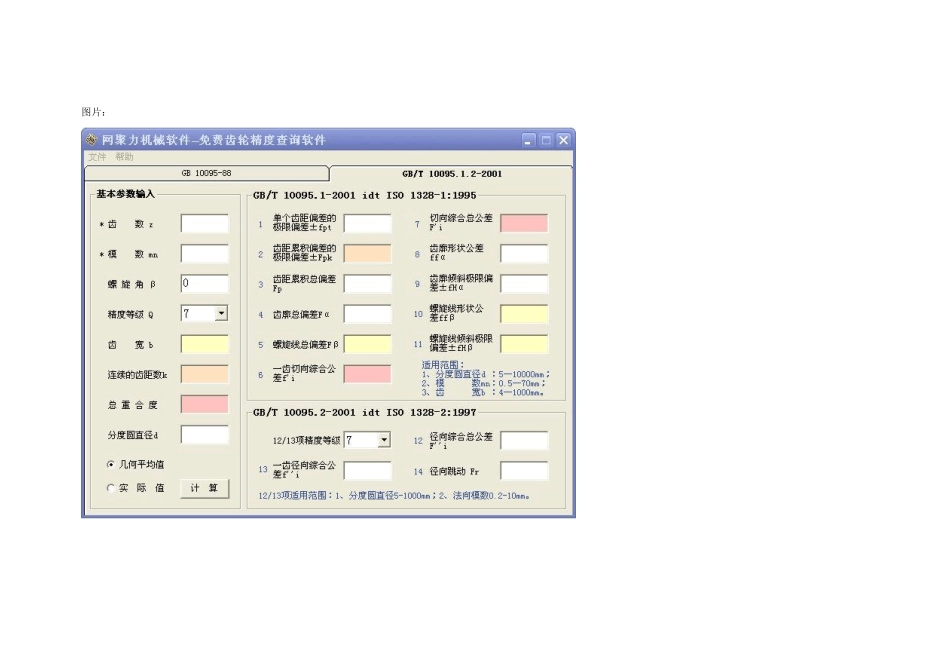

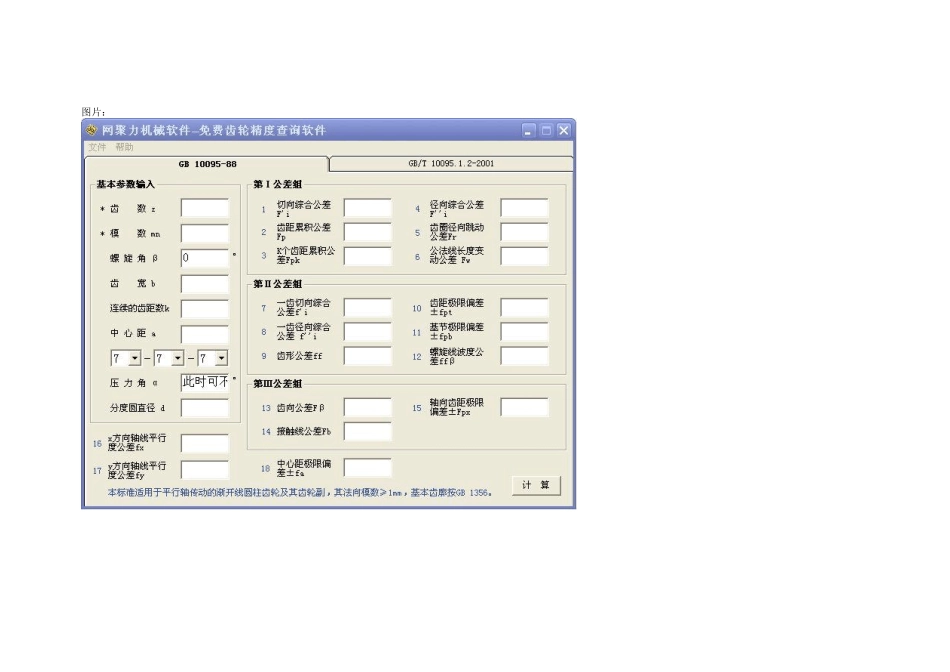

免费齿轮精度查询软件（含新旧标准） 图片： 图片： 关于网聚力机械软件 1、我希望能够凝聚网络的力量，做一些实用的软件，让大家享受到计算机和网络带来的便捷，不用把精力浪费在一些无谓的重复劳动上，可以把有限的精力用在个人提高、创新之上； 2、关于齿轮精度查询软件 这是我花费接近一个月的时间编制而成，内含 GB 10095-88 和 GB/T 10095.1.2-2001 新旧两个齿轮标准。 某些机器上运行时会出现“找不到可插入的 ISAM”，请安装一下精简版 VB，12M 左右的，如果您有更好的方法，请通知我。 关于程序使用的说明 GB 10095-88 1、必须输入的参数为齿数、模数和精度等级； 2、其它参数可根据需要的结果选择输入，如需要查询中心距极限偏差+fa 时，则需要输入中心距； 3、参数数据来自 90 年版《齿轮手册》，其中提供的表格数据用数据库查询获得，超出表格范围的用公式计算获得，其值为小数； GB/T 10095.1.2-2001 1、必须输入的参数为齿数、模数和精度等级； 2、其它参数可根据需要的结果选择输入，对应关系用颜色表示出来，如黄颜色齿宽不输入，则 5、10、11 三项黄颜色不输出； 3、所有数据采用公式计算，并用圆整规则圆整获得， 只有一项列外：径向综合公差 F"i; 当 20＜d≤50，0.2≤mn≤0.5，精度等级为 4 时；表格数据为 9.0，计算数据为 9.5，最终采用表格数据。 4、关于几何平均值与实际值 标准中提供的参数全部采用几何平均值计算，普通用户查询请选择几何平均值。 两者差别请自己查标准。 5、当程序超出标准适用范围时，仍会有值输出，此时分度圆直径、模数、齿宽采用实际值计算，公式仍然是原有公式； 本软件仅我一人检查验证过，希望大家能仔细检查，有问题及时反馈给我！程序验证后，我会再发布一个无错版的，有需要的网友请在本贴下载，或与我联系。 谢谢大家的鼓励！ 在厉老的新书《ISO 1328-1:1995 圆柱齿轮精度制应用指南》中，p47 页说到： 5.7 新旧标准的参数范围 fpt、Fp、Fα、Fβ 四项偏差的定义都明确在端平面基础上，因此分度圆直径 d、公称的模数 m、齿宽 b 都是基于端面的。旧标准把公称的模数 m 定为法向模数 mn，这样会造成斜齿轮的螺旋角大小没有体现，使部分精度等级混乱。 希望大家在查表或编制软件时引起重视 2008.09.29 更新，没有对旧程序的的数据进行改动，使用中没有出错的网友可以不用下载。 端面与法面的问题，没有意识到这个问题，是不...
