叠合楼板支撑计算书

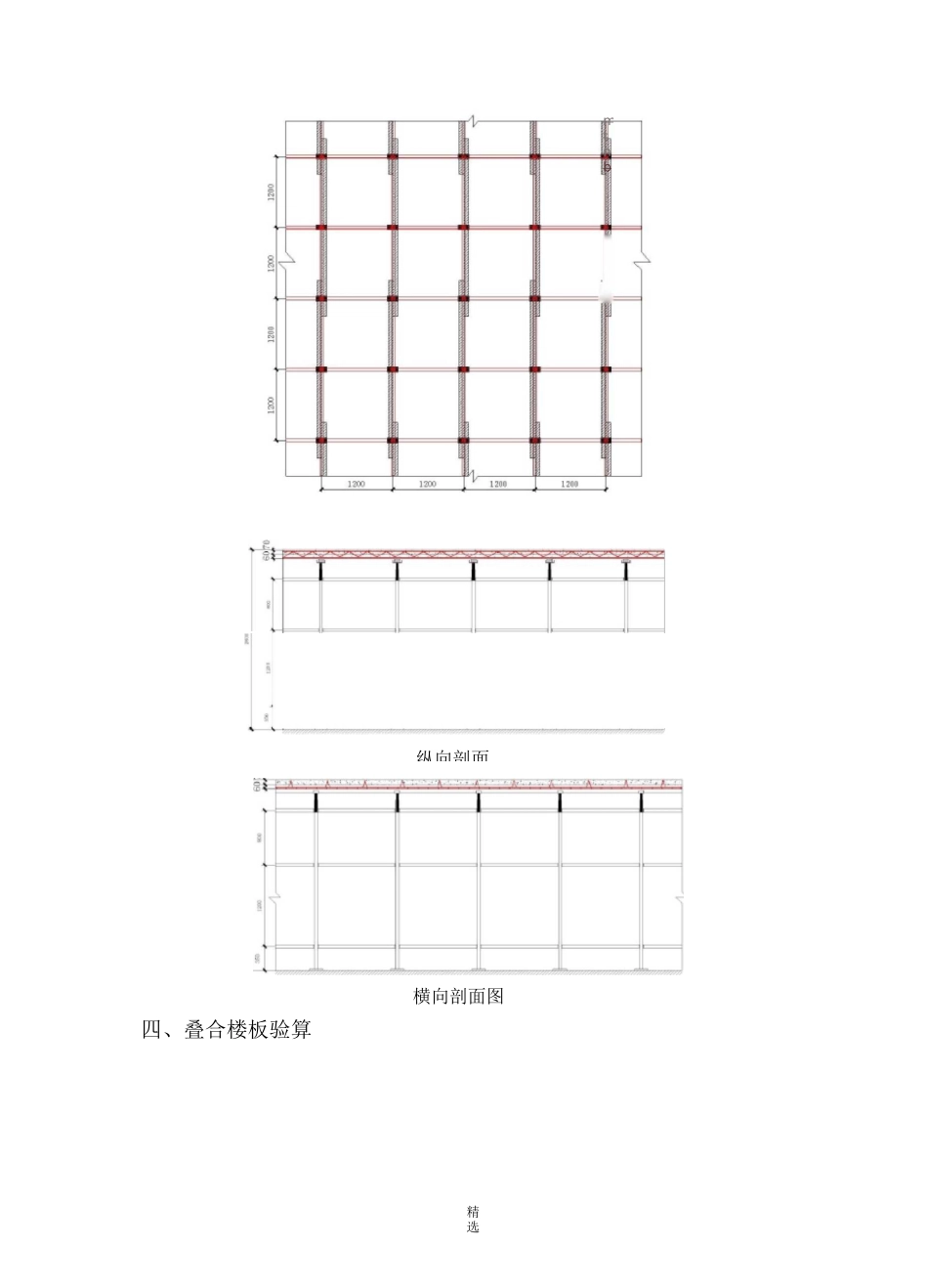

精选新浇混凝土板名称FB1 预制叠合楼板预制+新浇混凝土板板厚(mm)60 预制+70 现浇板底支架纵向长 SLa(m)4板底支架横向长度 Lb(m)4板底支架高度 H(m)2.8二、荷载设计:叠合板底(轮扣式)支撑计算书计算依据：1、《装配式混凝土结构技术规程》JGJ1-20142、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工承插式钢管支架安全技术规范》JGJ231—20104、《混凝土结构设计规范》GB50010-20105、《建筑结构荷载规范》GB50009-20126、《钢结构设计规范》GB50017-2003、工程属性：主梁及其支架自重标准值 G1k(kN/m2)主梁0.05顶托及主梁0.1支架0.6混凝土自重标准值 G2k(kN/m3)24钢筋自重标准值 G3k(kN/m3)1.1施工人员及设备荷载标准值Q1k(kN/m2)3泵送、倾倒混凝土等因素产生的水平荷载标准值 Q2k(kN/m2)0.25其他附加水平荷载标准值 Q3k(kN/m)0.55Q3k作用位置距离支架底的距离叫(m)2.8风荷载标准值 3k(kN/m2)基本风压 30(kN/m2)0.780.78X1X0.8=0.624风荷载高度变化系数卩 z1风荷载体型系数 Us0.8抗倾覆计算中风荷载作用位置距离支架底的距离 h2(m)2.8三、板底支撑体系设计：主梁布置方向平行桁架方向立杆纵向间距 l(mm)a1200立杆横向间距 lb(mm)1200水平杆步距 h(mm)1200顶层水平杆至立杆顶部距离 h'(mm)950支架可调托座支撑点至叠合楼板板底距离 a(mm)170主梁最大悬挑长度 L2(mm)150精选横向剖面图四、叠合楼板验算mtnb/纵向剖面精选门按简支梁，取 1.2m 单位宽度计算。计算简图如下：面板类型叠合楼板厚度 t(mm)60抗弯强度设计值 f(N/mm2)14.3弹性模量 E(N/mm2)3X104计算方式简支梁][][][][][][][][][][][MMMMMMMMMM 蕊1-200W 二 bt2/6=1200X602/6=720000mm4I=bt3/12=1200X603/12=21600000mm3承载能力极限状态q=Yb(G+G)(h+h)+YbQ=1.2X1.2X(24+1.1)X(0.06+0.07)1G2k3k 现浇预制 Q1k+1.4X1.2X3=9.739kN/mq=Yb(G+G)(h+h)=1.2X1.2X(24+1.1)X(0.06+0.07)1 静 G2k3k 现浇预制=4.7kN/m正常使用极限状态q=Yb(G+G)(h+h)+YbQ=1X1.2X(24+1.1)X(0.06+0.07)G2k3k 现浇预制 Q1k+1X1.2X3=7.52kN/m1、强度验算M=0.125ql2=0.125X9.739X1.22=1.753kN・mmax1。二 M/W=1.753X106/(7.2X105)=2.435N/mm2W[f]=14.3N/mm2max满足要求！2、挠度验算v=5ql4/(384EI)=5X7.52X12004/(384X30000X216X105)=0.313mmmaxv=0.313mmWmin{1200/150,10}=8mm 满足要求！五、主梁验算主梁材质及类型方钢管截面类型50X80截面惯性矩 I(cm4)426.667截面抵抗...
