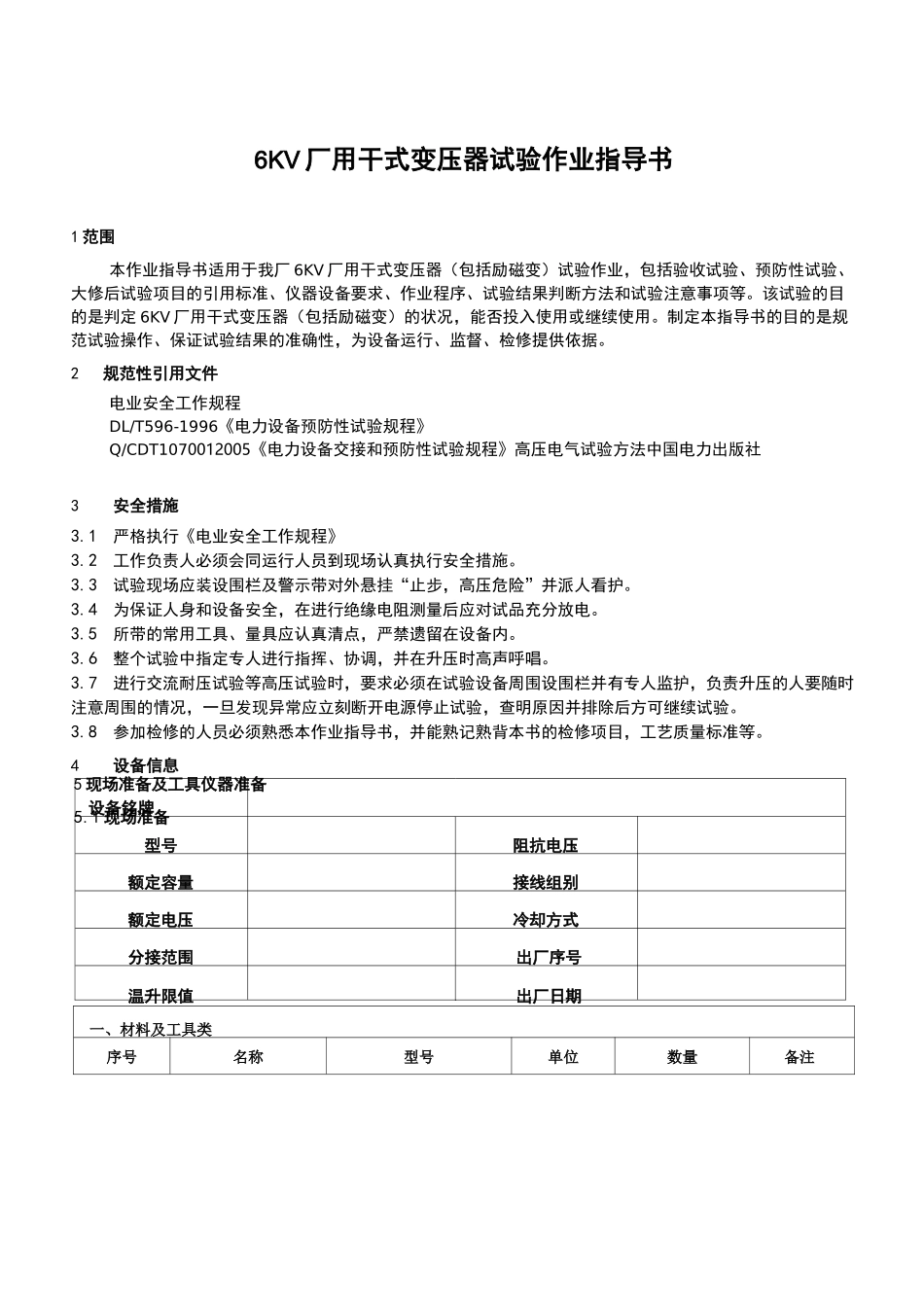

6KV厂用干式变压器(包括励磁变)试验作业指导书

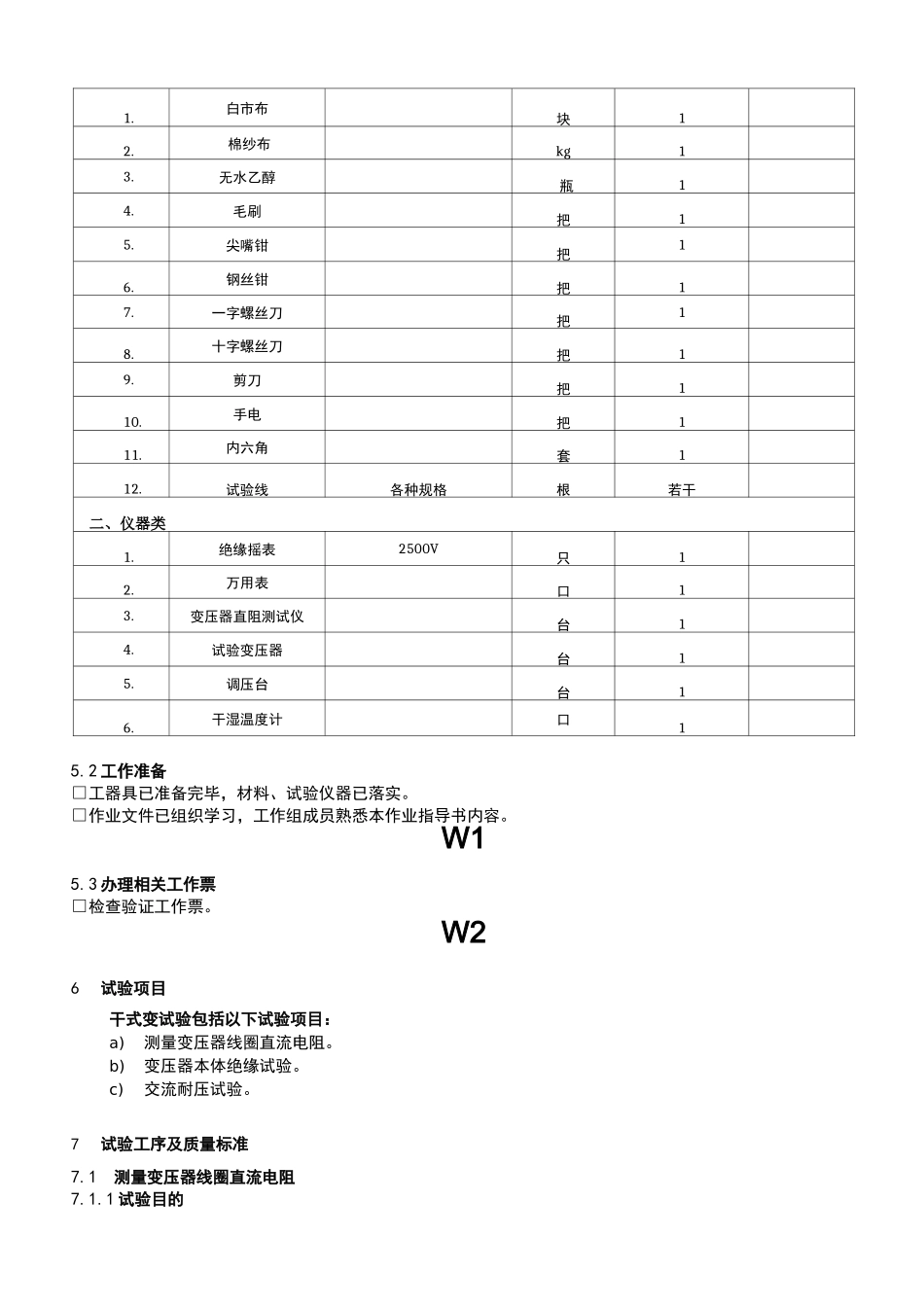

设备铭牌型号额定容量额定电压分接范围温升限值阻抗电压接线组别冷却方式出厂序号出厂日期6KV 厂用干式变压器试验作业指导书1 范围本作业指导书适用于我厂 6KV 厂用干式变压器（包括励磁变）试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。该试验的目的是判定 6KV 厂用干式变压器（包括励磁变）的状况，能否投入使用或继续使用。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT1070012005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。3.7进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。3.8参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。4设备信息5 现场准备及工具仪器准备5.1 现场准备一、材料及工具类序号名称型号单位数量备注1.白市布块12.棉纱布kg13.无水乙醇瓶14.毛刷把15.尖嘴钳把16.钢丝钳把17.一字螺丝刀把18.十字螺丝刀把19.剪刀把110.手电把111.内六角套112.试验线各种规格根若干二、仪器类1.绝缘摇表2500V只12.万用表口13.变压器直阻测试仪台14.试验变压器台15.调压台台16.干湿温度计口15.2 工作准备□工器具已准备完毕，材料、试验仪器已落实。□作业文件已组织学习，工作组成员熟悉本作业指导书内容。W15.3 办理相关工作票□检查验证工作票。W26试验项目干式变试验包括以下试验项目：a)测量变压器线圈直流电阻。b)变压器本体绝缘试验。c)交流耐压试验。7试验工序及质量标准7.1测量变压器线圈直流电阻7.1.1 试验目的□检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导...
