110kV智能变电站电气主回路设计中期报告

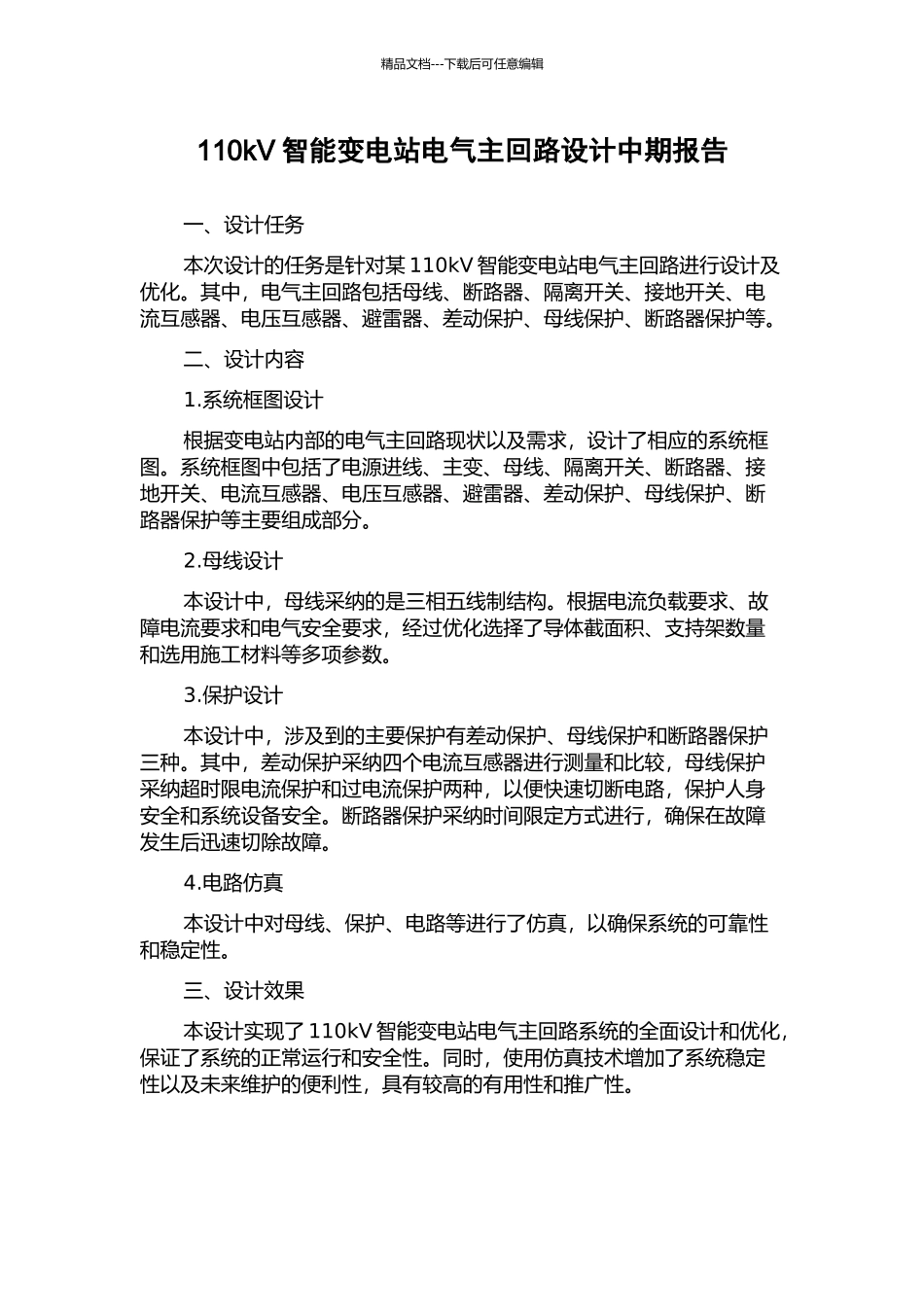

110kV智能变电站电气主回路设计中期报告_第1页
1/1
精品文档---下载后可任意编辑110kV 智能变电站电气主回路设计中期报告一、设计任务本次设计的任务是针对某 110kV 智能变电站电气主回路进行设计及优化。其中,电气主回路包括母线、断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、差动保护、母线保护、断路器保护等。二、设计内容1.系统框图设计根据变电站内部的电气主回路现状以及需求,设计了相应的系统框图。系统框图中包括了电源进线、主变、母线、隔离开关、断路器、接地开关、电流互感器、电压互感器、避雷器、差动保护、母线保护、断路器保护等主要组成部分。2.母线设计本设计中,母线采纳的是三相五线制结构。根据电流负载要求、故障电流要求和电气安全要求,经过优化选择了导体截面积、支持架数量和选用施工材料等多项参数。3.保护设计本设计中,涉及到的主要保护有差动保护、母线保护和断路器保护三种。其中,差动保护采纳四个电流互感器进行测量和比较,母线保护采纳超时限电流保护和过电流保护两种,以便快速切断电路,保护人身安全和系统设备安全。断路器保护采纳时间限定方式进行,确保在故障发生后迅速切除故障。4.电路仿真本设计中对母线、保护、电路等进行了仿真,以确保系统的可靠性和稳定性。三、设计效果本设计实现了 110kV 智能变电站电气主回路系统的全面设计和优化,保证了系统的正常运行和安全性。同时,使用仿真技术增加了系统稳定性以及未来维护的便利性,具有较高的有用性和推广性。
