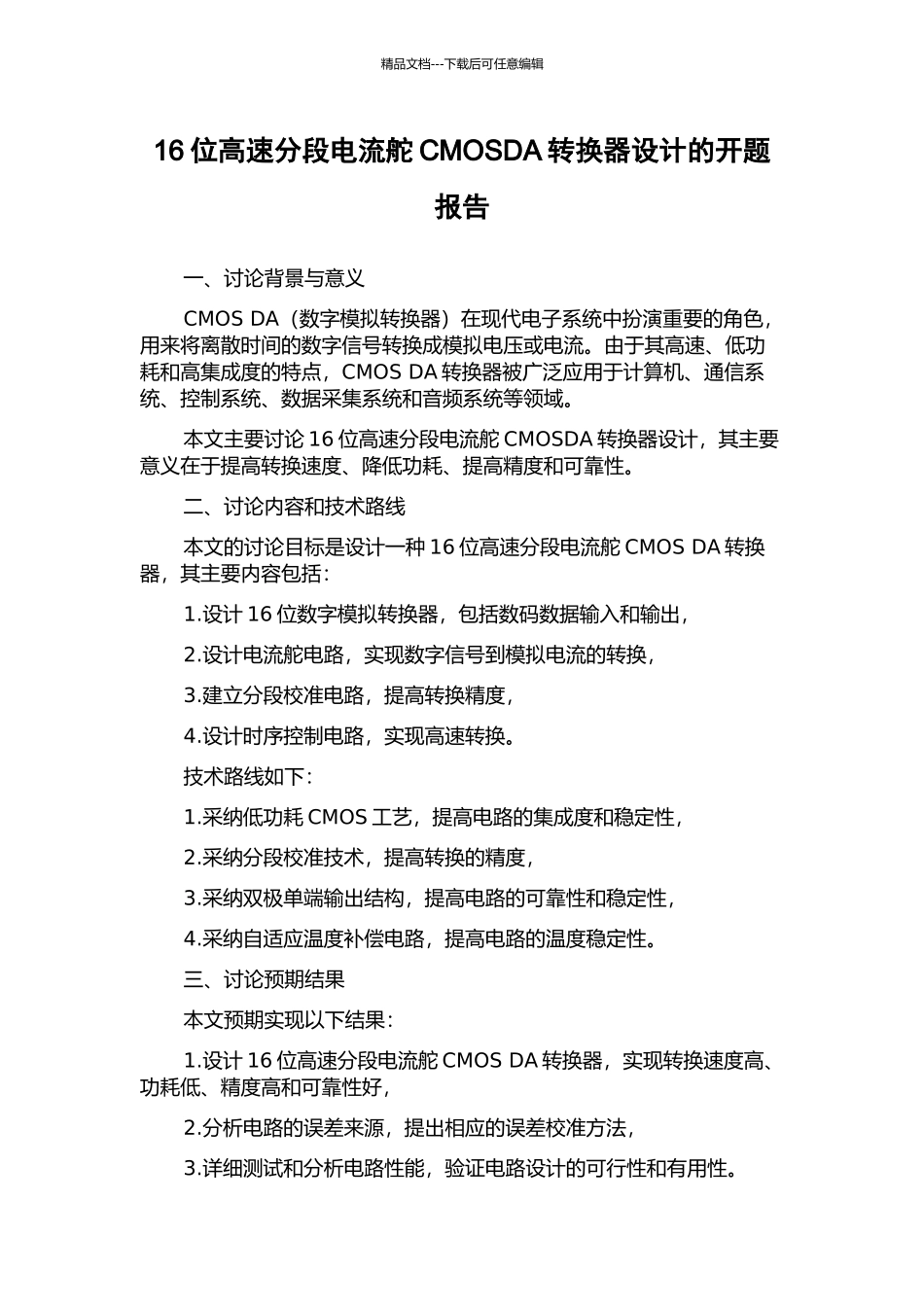

精品文档---下载后可任意编辑16 位高速分段电流舵 CMOSDA 转换器设计的开题报告一、讨论背景与意义CMOS DA（数字模拟转换器）在现代电子系统中扮演重要的角色，用来将离散时间的数字信号转换成模拟电压或电流。由于其高速、低功耗和高集成度的特点，CMOS DA 转换器被广泛应用于计算机、通信系统、控制系统、数据采集系统和音频系统等领域。本文主要讨论 16 位高速分段电流舵 CMOSDA 转换器设计，其主要意义在于提高转换速度、降低功耗、提高精度和可靠性。二、讨论内容和技术路线本文的讨论目标是设计一种 16 位高速分段电流舵 CMOS DA 转换器，其主要内容包括：1.设计 16 位数字模拟转换器，包括数码数据输入和输出，2.设计电流舵电路，实现数字信号到模拟电流的转换，3.建立分段校准电路，提高转换精度，4.设计时序控制电路，实现高速转换。技术路线如下：1.采纳低功耗 CMOS 工艺，提高电路的集成度和稳定性，2.采纳分段校准技术，提高转换的精度，3.采纳双极单端输出结构，提高电路的可靠性和稳定性，4.采纳自适应温度补偿电路，提高电路的温度稳定性。三、讨论预期结果本文预期实现以下结果：1.设计 16 位高速分段电流舵 CMOS DA 转换器，实现转换速度高、功耗低、精度高和可靠性好，2.分析电路的误差来源，提出相应的误差校准方法，3.详细测试和分析电路性能，验证电路设计的可行性和有用性。精品文档---下载后可任意编辑四、讨论难点本文的讨论难点主要包括以下方面：1.设计高精度的电流舵电路，实现数字信号到模拟电流的转换，2.建立分段校准电路，解决大型数字模拟转换器的误差问题，3.设计高可靠性的双极单端输出结构，提高电路的稳定性和可靠性。五、讨论进度计划目前，本文已经完成了对 16 位高速分段电流舵 CMOS DA 转换器的讨论背景和意义的介绍，并制定了相应的讨论内容、技术路线、预期结果和讨论难点。下一步，我们将根据讨论计划，进行讨论和实验，以尽早取得讨论成果。具体进度如下：1.第一阶段：对电路性能进行分析和设计（1-2 个月），2.第二阶段：进行电路模拟和测试（2-3 个月），3.第三阶段：进一步测试和完善电路，准备论文发表（1-2 个月）。六、讨论经费预算本项讨论所需经费主要用于实验设备购置、材料采购和实验室费用等，预算总额为 XXX 万元。
