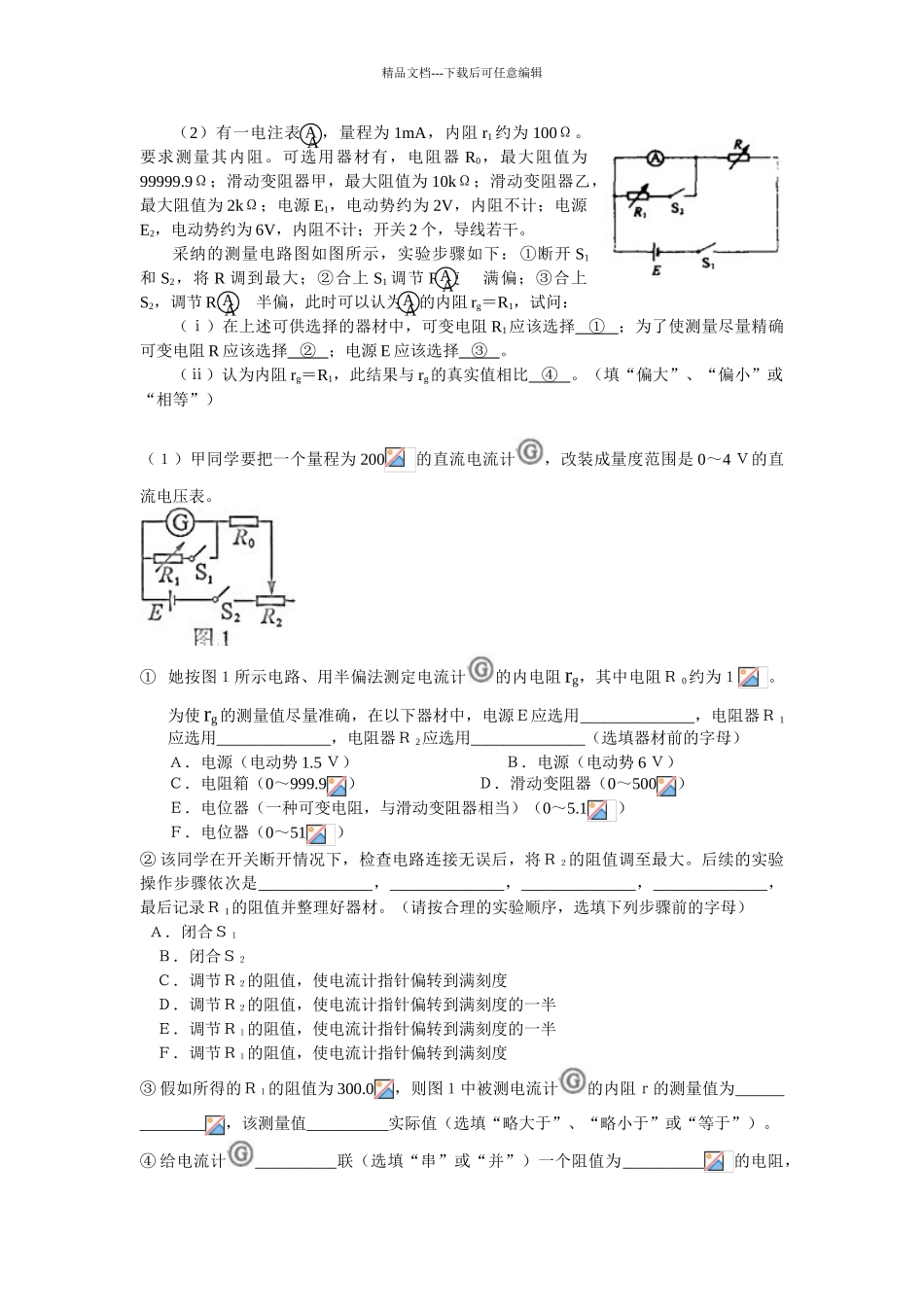

精品文档---下载后可任意编辑（2）有一电注表 ，量程为 1mA，内阻 r1 约为 100Ω
要求测量其内阻
可选用器材有，电阻器 R0，最大阻值为99999
9Ω；滑动变阻器甲，最大阻值为 10kΩ；滑动变阻器乙，最大阻值为 2kΩ；电源 E1，电动势约为 2V，内阻不计；电源E2，电动势约为 6V，内阻不计；开关 2 个，导线若干
采纳的测量电路图如图所示，实验步骤如下： ①断开 S1和 S2，将 R 调到最大；②合上 S1 调节 R 使 满偏；③合上S2，调节 R1使 半偏，此时可以认为 的内阻 rg＝R1，试问：（ⅰ）在上述可供选择的器材中，可变电阻 R1应该选择 ① ；为了使测量尽量精确可变电阻 R 应该选择 ② ；电源 E 应该选择 ③
（ⅱ）认为内阻 rg＝R1，此结果与 rg的真实值相比 ④
（填“偏大”、“偏小”或“相等”）（１）甲同学要把一个量程为 200的直流电流计，改装成量度范围是 0～4 Ｖ的直流电压表
① 她按图１所示电路、用半偏法测定电流计的内电阻 rg，其中电阻Ｒ 0约为１
为使 rg 的测量值尽量准确，在以下器材中，电源Ｅ应选用______________，电阻器Ｒ 1应选用______________，电阻器Ｒ 2应选用______________（选填器材前的字母）Ａ．电源（电动势 1
5 Ｖ） Ｂ．电源（电动势 6 Ｖ）Ｃ．电阻箱（0～999
9） Ｄ．滑动变阻器（0～500）Ｅ．电位器（一种可变电阻，与滑动变阻器相当）（0～5
1）Ｆ．电位器（0～51）② 该同学在开关断开情况下，检查电路连接无误后，将Ｒ２的阻值调至最大
后续的实验操作步骤依次是______________，______________，______________，______________，最后记录Ｒ 1的阻值并整理好器材
（请按合理的实验顺序，选填下列步
